10 kV öljy upotettu tehon jakelumuuntaja

Timetrinen sähköinen 10 kV -öljy upotettu energian jakelumuuntaja on yksi tärkeimmistä laitteista teollisuus- ja kaivosyritysten ja siviilirakennusten virransyöttö- ja jakelujärjestelmässä. Se vähentää 10 (6) KV: n tai 35 kV: n verkkojännitettä käyttäjien käyttämään 230/400 V: n väyläjännitteeseen. This type of product is suitable for AC 50 (60) Hz, three-phase maximum rated capacity 2500kVA (single-phase maximum rated capacity 833kVA, single-phase transformer is generally not recommended), can be used indoors (outdoors), can be installed on poles when the capacity is 315kVA and below, the ambient temperature is not higher than 40℃, not lower than -25℃, the highest daily average temperature is 30 ℃, korkein vuotuinen keskilämpötila on 20 ℃, suhteellinen kosteus ei ylitä 90% (ympäristön lämpötila 25 ℃) ja korkeus ei ylitä 1000 metriä. Jos se ei täytä yllä olevia käyttöolosuhteita, sitä tulisi mukauttaa asianmukaisesti GB6450-86: n asiaankuuluvien määräysten mukaisesti.

Se voidaan jakaa kolmivaiheisiin muuntajiin ja yksivaiheisiin muuntajiin. Kolmivaiheisessa tehojärjestelmässä käytetään yleensä kolmivaiheisia muuntajia. Kun kapasiteetti on liian suuri ja sitä rajoittavat kuljetusolosuhteet, kolmen vaiheen energiajärjestelmän muuntajaryhmän muodostamiseen voidaan käyttää myös kolmea yksivaiheista muuntajaa.

Käämitys ero:

Se voidaan jakaa kaksipuolisiin muuntajiin ja kolmen tuulen muuntajiin. Yleiset muuntajat ovat kaksipuolisia muuntajia, ts. Rautaydin on kaksi käämiä, toinen on ensisijainen käämi ja toinen on toissijainen käämi. Kolmen kävelyn muuntaja on muuntaja, jolla on suurempi kapasiteetti (yli 5600 kVa), ja sitä käytetään yhdistämään kolme erilaista jänniteesityslinjaa. Erityistapauksissa käytetään myös Sattons -muuntajia, joissa on enemmän käämiä.

Parametritaulukko

Työympäristö ：

Timetrinen sähkö:

Normaalissa keskisuurissa olosuhteissa voidaan valita öljy ulottuvat muuntajat tai kuivatyyppiset muuntajat, kuten teollisuus- ja kaivosyritykset, maatalouden riippumattomat tai kiinnitetyt sähköasemat, yhteisön riippumattomat sähköasemat jne. Käytettävissä olevat muuntajat ovat S8, S9, S10, SC (B) 9, SC (B) 10, jne.

Lämpötilaympäristö

①MaINAINAIN Pitkäaikainen vakaus 220 ℃

②Can kestää lyhytaikaisen toiminnan nopeudella 350 ℃

③hattaen vakaa suorituskyky laajalla lämpötilan ja kosteuden alueella

④ ei sulaa, virtausta tai tukipaloa 250 ℃

⑤ ei vapauta myrkyllisiä tai syövyttäviä kaasuja 750 ℃: n nopeudella

Sähkökuorma

1) Jakelumuuntajan kapasiteetti tulisi yhdistää eri sähkölaitteiden kiinteistökapasiteettiin lasketun kuorman laskemiseksi (yleensä poissulkeminen palokuorma). Kompensoitu näennäinen kapasiteetti on perusta muuntajien kapasiteetin ja lukumäärän valitsemiseksi. Yleisen muuntajan kuormitusnopeus on noin 85%. Tämä menetelmä on suhteellisen yksinkertainen ja sitä voidaan käyttää kapasiteetin arviointiin.

2) GB/T17468-1998 "Tehonmuuntajien valinnan ohjeet" suosittelee, että jakelumuuntajien kapasiteetti olisi määritettävä GB/T15164-94 "-käytännön ohjeiden kanssa öljy-upotettujen voimanmuuntajien" tai GB/T17211-198 "Kuoruohjeiden perusteella kuivatyyppisille voimanmuuntajille" ja laskettujen kuormitusten kuormitusohjeet. Edellä mainitut kaksi ohjeita tarjoavat tietokoneohjelmia ja normaaleja syklin kuormituskaavioita jakelumuuntajien kapasiteetin määrittämiseksi.

Transformerien ominaisuudet ja edut

Ominaisuudet ja edut:

a. 10 kV: n öljy upotetut tehonjakauma-muuntajan pienijännitteiset käämät käyttävät yleensä sylinterimäistä rakennetta, jossa on kuparikalvo akselin ympärillä, paitsi pieni kapasiteetti kuparinjohtimien avulla; Korkeajännitteiset käämät omaksuvat monikerroksisen lieriömäisen rakenteen siten, että käämityksen ampeerin käännösjakauma on tasapainossa, vuotomagneettikenttä on pieni, mekaaninen lujuus on korkea ja oikosulkuvastus on vahva.

b. Ydin ja käämi ovat kumpikin kiinnitetty. Kiinnitysosat, kuten laitteen korkeus ja matalajännite lyijy, on varustettu itselukisien loistavan mutterien vastaisilla muttereilla. Ei vangitsematon ydinrakenne, joka kestää kuljetuksen värähtelyn.

c. Kela ja ydin on tyhjiökuivattu, ja muuntajaöljy ottaa tyhjiööljyn suodatus- ja öljyinjektioprosessit muuntajan sisällä olevan kosteuden minimoimiseksi.

d. Öljysäiliö ottaa aaltolevyjä, joilla on hengitystoiminto lämpötilan muutosten aiheuttaman öljynvaihdon kompensoimiseksi. Siksi tässä tuotteessa ei ole öljyvarastokaappia, joka selvästi vähentää muuntajan korkeutta.

e. Koska aallotettu arkki korvaa öljynvarastokaapin, muuntajaöljy on eristetty ulkomaailmasta, mikä estää tehokkaasti hapen ja kosteuden pääsyn ja aiheuttaa eristyssuorituskyvyn vähentymisen.

f. Edellä mainittujen viiden suorituskykypisteiden perusteella varmistetaan, että öljyn upotettua muuntajaa ei tarvitse muuttaa öljyä normaalin toiminnan aikana, mikä vähentää huomattavasti muuntajan ylläpitokustannuksia ja pidentää muuntajan käyttöikä.

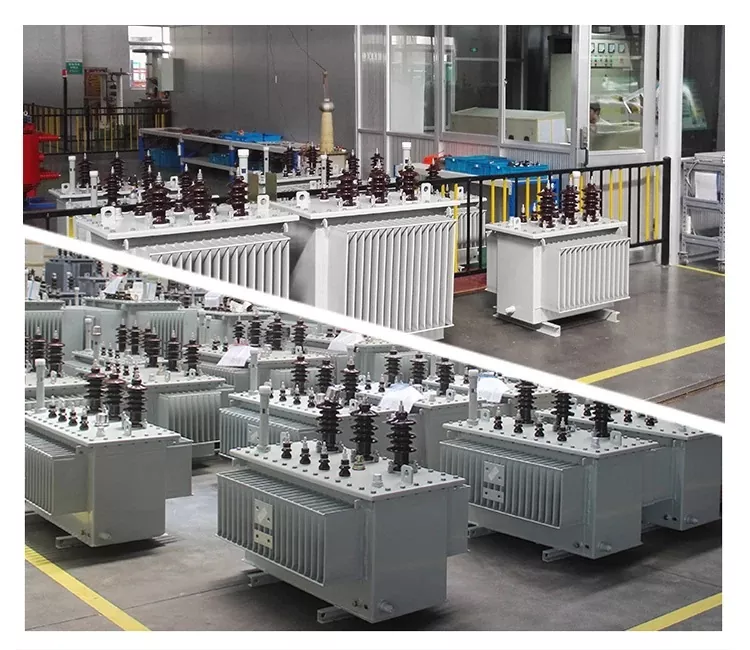

Tuotteen todellinen laukaus

Faq

Voiko yrityksesi tarjota räätälöityä 10 kV -öljyä upotettua energian jakelumuuntajaa?

Antakaa tietysti kaikki öljy upotetun muuntajan vaatimukset niin paljon kuin mahdollista, kuten: jännite, kapasiteetti, jännitesuhde, taajuus, tuotesovellusalue, jäähdytysmenetelmä jne.

Mikä on nopein toimitusaikasi?

Normaaliolosuhteissa hyväksymme asiakaskyselyjä, kommunikoimme ja vahvistamme öljy-upotetun muuntajan erityiset parametrit, ja todellinen tuotantoaika määritetään ostomäärän mukaan.

Kuinka myynnin jälkeinen palvelu on?

Tuemme yhden vuoden takuuta. Normaali lainaus ei sisällä paikan päällä tapahtuvaa myynnin jälkeistä palvelua. Ilmainen online -viestintä ja ohjaus on saatavana.
