33 KV SF6 -katkaisija

Tuote: 33 kV SF6 Circtioner

33KV / 36KV SF6 -katkaisija tarjoaa avaussuorituskyvyn paineistetulla kaasukadulla, Turchingshort -kaaren polttamisajalla ja pitkä sähköikä.

Tärkeimmät ominaisuudet:

Posliinipylväsrakenne:

1. Sisältää erillisen kolmivaiheisen suunnittelun.

2. Sisältää paineistetun kaasun keskeyttäjäkammion jokaiselle vaiheelle.

3. Kolme vaihetta on kytketty toisiinsa kupariputkien kautta tasaista kaasun jakautumista varten.

Pääkomponentit:

1. Pilar -posliinimaljakko.

2. Nykyinen muuntaja.

3. keskeyttäjä.

4. Adsorber.

5. Lähetyslaatikko.

6. Kytkentävarsi.

7. Pohjakehys.

8. Kevään käyttömekanismi.

Mallin kuvaus

Tärkeimmät tekniset parametrit

Rakenne ja asennusmitat

Työympäristö ：

Tuote: 33 kV SF6 Circtioner

33KV / 36KV SF6 -katkaisija on suunniteltu toimimaan tehokkaasti seuraavissa ympäristöolosuhteissa:

Asennusmenetelmä:

Sivulle asennettava tai keskipisteenä.

Ympäristön lämpötila:

Yläraja: +40 ° C

Alaraja: -30 ° C

Korkeus:

Sopii korkeuksiin ≤2000m.

Yli 2000M: n korkeuden korkeudella nimelliseristysastetta on säädettävä vastaavasti.

Tuulenpaine:

Enintään 700PA (vastaa tuulen nopeutta 34 m/s).

Seisminen resistenssi:

Suunniteltu kestämään intensiteetin maanjäristyksiä jopa 8 astetta.

Saastumistaso:

Sopiva ILMAISUUDEN I -pilaantumistasot.

Päivittäinen lämpötilaero:

Suurin vaihtelu ei saa ylittää25 ° C.

Sähköpiirin vian mahdolliset syyt

Tuote: 33 kV SF6 Circtioner

SF6 -kaasun ehtyminen tai saastuminen

Matala SF6 -paine: Jos SF6 -kaasun paine laskee vaaditun tason alapuolella, se voi vaarantaa katkaisijan dielektrisen lujuuden ja keskeyttämisominaisuudet.

Kosteuden saastuminen: Kosteuden esiintyminen SF6: ssa voi heikentää sen eristäviä ominaisuuksia ja johtaa kaaren seurantaan tai jopa sisäiseen hajoamiseen.

Kaasuvuoto: Vuodot keskeytyksessä tai tiivisteissä voivat johtaa kaasunpaineen menetykseen, mikä johtaa vioiden epäonnistumiseen piirin keskeytyksessä.

Mekaaniset viat

Kevään mekanismin toimintahäiriö: Jos katkaisijan käyttämiseen käytetty jousimekanismi epäonnistuu, se voi estää katkaisijan avaamisen tai sulkemisen kunnolla.

Käytetyt tai vaurioituneet koskettimet: Ajan myötä keskeytymiskontaktit voivat kulua, mikä johtaa huonoon suorituskykyyn tai piirin avaamiseen kuorman alla.

Viallinen lähetysmekanismi: Lähetyslaatikoissa tai kytkentävaroilla olevat ongelmat voivat estää katkaisijan toimintaa, mikä johtaa toimintahäiriöön.

Sähkökysymykset

Kaari: Riittämätön kaari sammutus huonosta SF6 -kaasun paineesta tai saastumisesta voi aiheuttaa jatkuvaa kaaria, mikä voi vahingoittaa koskettimia ja keskeyttämiskammiota.

Oikosulku tai ylikuormitus: ylikuormitus tai ulkoiset viat (esim. Oikopiirit) voi johtaa siihen, että katkaisija ei ole matkalla tai aiheuttanut liiallista lämpöä ja vaurioita sisäosille.

Virheellinen kompastuminen: Käsittelykelan, releiden tai suojapiirien viat voivat estää katkaisijan havaitsemasta vikoja tai reagoimasta oikein.

Ympäristötekijät

Lämpötila äärimmäisyydet: Liiallinen lämpö tai kylmä määritetyn toiminta -alueen ulkopuolella voi vaikuttaa katkaisijan, etenkin kaasun paine- ja mekaanisten komponenttien, suorituskykyyn.

Seismiset värähtelyt: Läheisten maanjäristysten liialliset värähtelyt voivat häiritä katkaisijan toimintaa, varsinkin jos rakennetta ei ole asennettu tai kiinnitetty oikein.

Epäpuhtauksien muodostuminen: Pöly, lika ja muut ympäristösaasteet voivat kerätä, mikä vaikuttaa katkaisijan eristäviin ominaisuuksiin ja mekaaniseen toiminnallisuuteen.

Virheellinen huolto tai käyttö

Säännöllisen ylläpidon puute: rutiinitarkastusten, kaasunpainekeskuksen ja mekaanisen testauksen epäonnistuminen voi johtaa havaitsemattomiin kulumiseen tai vikoihin.

Ihmisen virhe: Väärä asennus, säätöjen asettaminen tai toimintavirheet voivat johtaa katkaisijan väärään toimintaan.

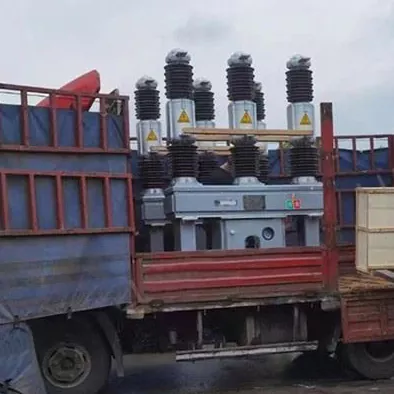

Tuotteen todellinen laukaus

Faq

Q1: Mikä on 33KV / 36KV SF6 -katkaisijan toimintaperiaate?
A1: 33KV / 36KV SF6 -katkaisija käyttää rikkiheksafluoridia (SF6) kaasua keskeyttämisen väliaineena. SF6-kaasu tarjoaa erinomaiset dielektriset ominaisuudet ja kaaren sammutusominaisuudet. Kun vika tapahtuu, katkaisija aukeaa ja kaasu paineistetaan kaaren sammuttamiseksi, mikä varmistaa sähköjärjestelmän tehokkaan käytön ja suojauksen.

Q2: Mikä on 33KV / 36KV SF6 -katkaisijan nimellisjännite?
A2: 33KV / 36KV SF6 -katkaisijan nimellisjännite on tyypillisesti 33 kV tai 36 kV, joka on suunniteltu käytettäväksi keskijännitevirtajärjestelmissä.

Q3: Kuinka SF6 -kaasu edistää katkaisijan suorituskykyä?
A3: SF6-kaasulla on parempi dielektrinen lujuus, joka on 2-3-kertainen ilma. Sillä on myös erinomaiset kaarenkulutusominaisuudet, jotka auttavat sammuttamaan kaaren nopeasti, kun katkaisija avautuu. Tämä mahdollistaa sähköjärjestelmien luotettavamman ja tehokkaamman suojauksen vikaolosuhteissa.

Q4: Mitä huoltoa vaaditaan 33KV / 36KV SF6 -katkaisijalle?
A4: 33KV / 36KV SF6 -katkaisija vaatii säännöllistä huoltoa sen jatkuvan toiminnallisuuden varmistamiseksi. Tärkeimmät tehtävät sisältävät:

· SF6 -kaasun paineen tarkkailu ja vuotojen varmistaminen.

· Jousimekanismin mekaanisen toiminnan tarkistaminen.

· Tarkastellaan keskeyttämiskontakteja kulumista varten.

· Ulkoisten osien puhdistaminen ja tarkistaminen varmistaaksesi, että suorituskykyyn vaikuttavia ympäristöasioita ei ole.
