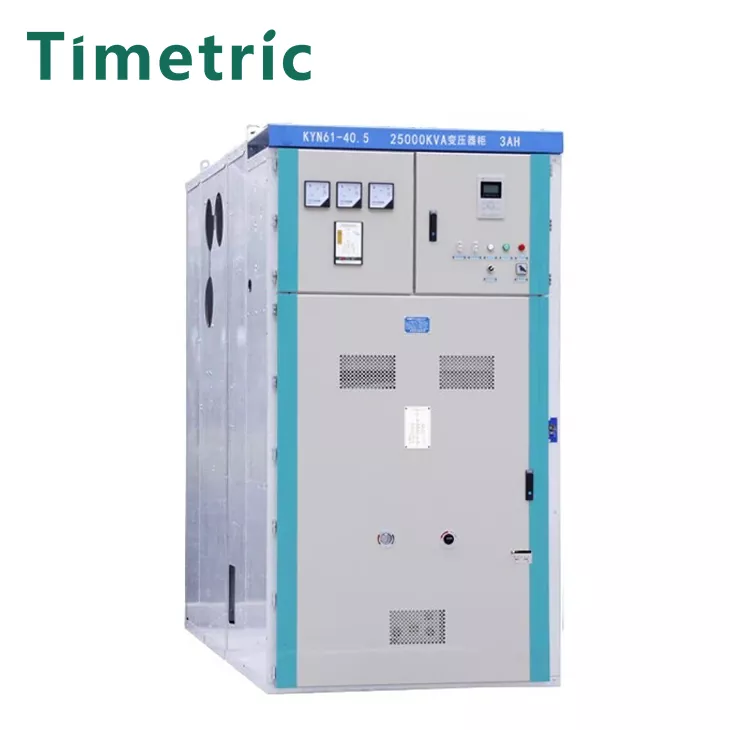

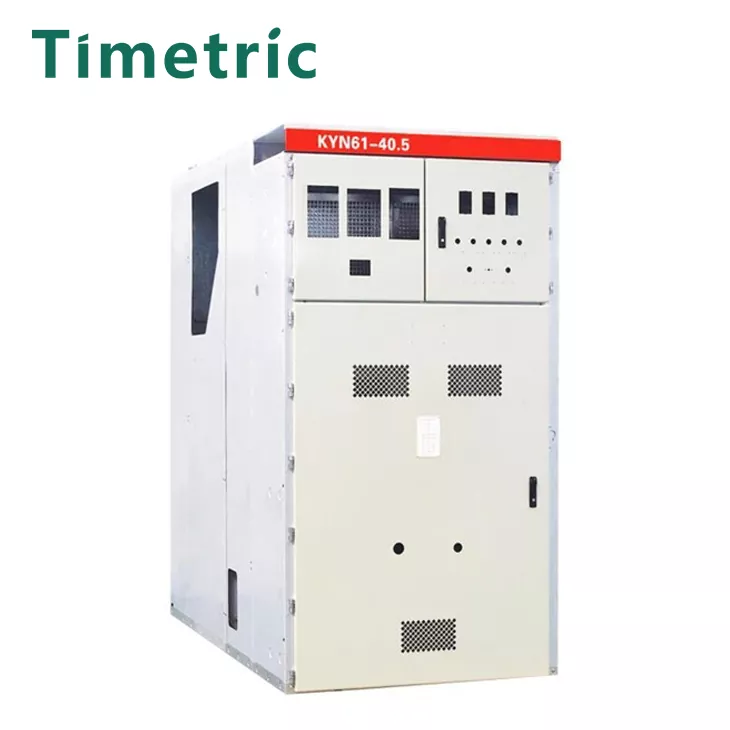

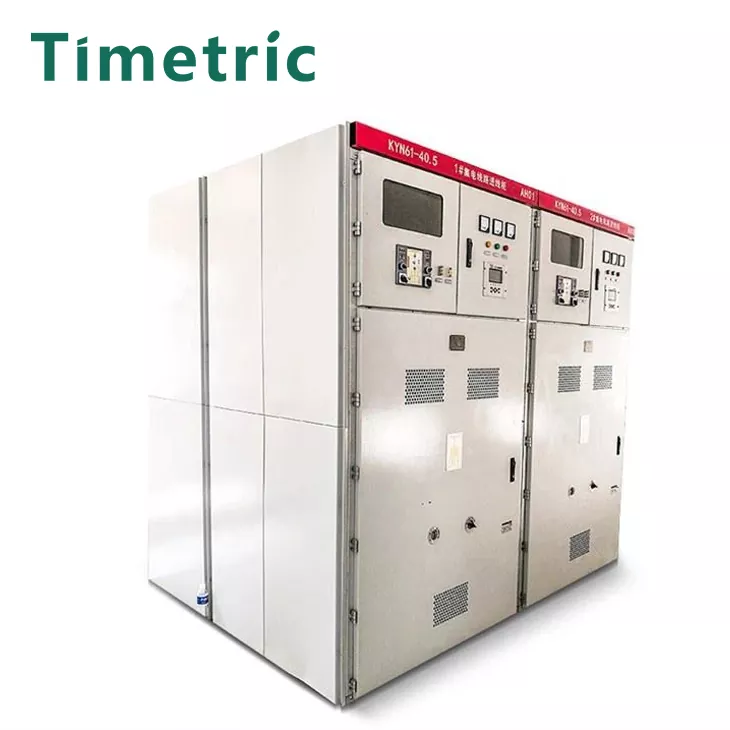

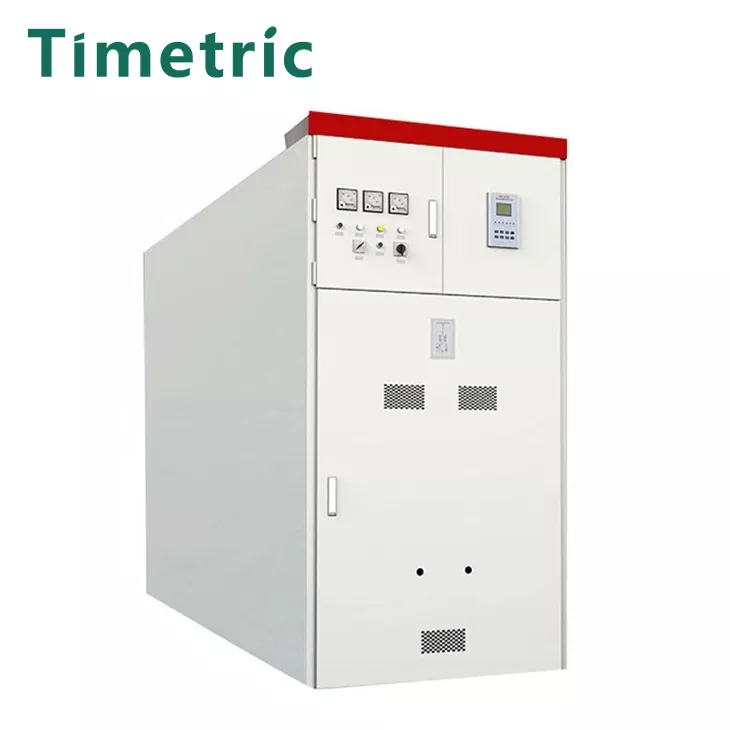

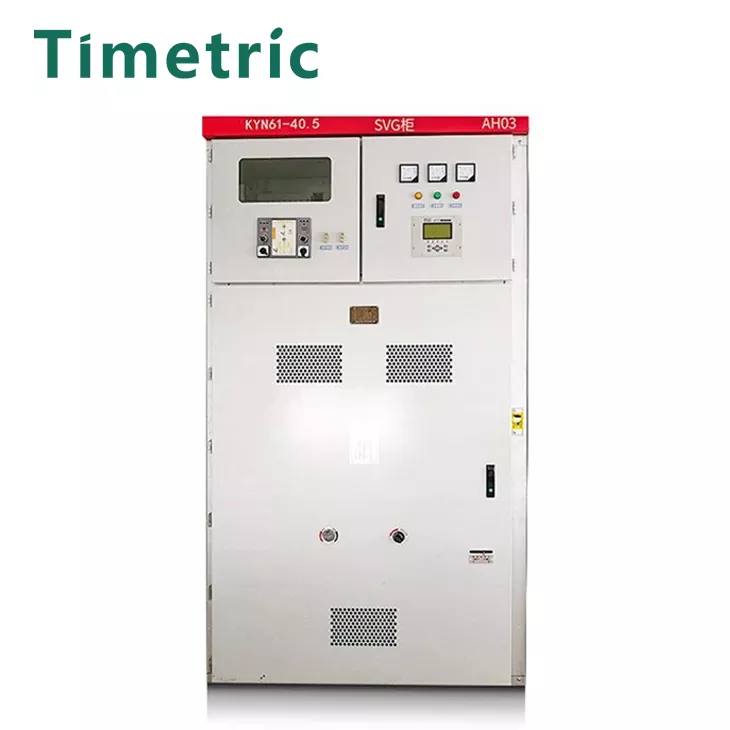

Timetrinen sähkö 33kV MV HV-keskipitkän jännitteen sähkökytkinlaitteet on suunniteltu panssaroitujen metallien sulkemisen kytkinlaitteen mukaan GB3906-2006. Timetrinen sähkö 33kV MV HV-keskipitkän jännitteen sähkökytkinlaitteet soveltuu kolmivaiheiseen vaihtovirtajänniteeseen 40,5 kV, nimellistaajuus 50 Hz: n sähköjärjestelmään, jota käytetään sähköenergian ja ohjauksen vastaanottamiseen, suojaamiseen ja havaitsemiseen. Sen lisäksi, että sitä käytetään laajasti yleisissä sähköjärjestelmissä, sitä voidaan käyttää myös paikoissa, joissa on usein toimintoja.
Aikaväli 33KV MV HV-keskipitkän jännitteen sähkökytkimen panssaroitu panssaroidut irrotettava AC-metalli-suljettu kytkinlaitteet (jäljempänä kytkentälaitteet) on kolmivaiheinen AC 50Hz, nimellisjännite 30KV ~ 40,5KV sisätilojen kokonaisvoiman jakelulaite. Sitä käytetään sähköenergian vastaanottamiseen ja jakeluun voimalaitoksissa, sähköasemissa sekä teollisuus- ja kaivosyrityksissä, ja se toistaa piirien hallinnan, suojaamisen ja havaitsemisen toiminnot. Sitä voidaan käyttää myös paikoissa, joissa on usein toimintoja. Sen ominaisuuksiin kuuluvat kaikki metalli-modulaarinen kokoonpanorakenne, joka on valmistettu tuodusta korroosion vastaisesta alumiinin-sinkkulevystä, suuresta tarkkuudesta, kevyestä ja hyvästä lujuudesta; Laaja sopeutumiskyky, voimakas vaihdettavuus ja vaunu on varustettu työasennolla ja testi -asennolla, joka on turvallinen ja luotettava; Kaapelihuone on varustettu maadoituskytkimellä, ylijännitesuojauslaitteella jne., jotka täyttävät "viisi suojaa" vaatimuksia ja on varustettu paineenalennuskanavalla turvallisen käytön varmistamiseksi.
1. All-Metal Modular -kokoonpanorakenne, kaapin runko on valmistettu tuodusta alumiinin-sinkkilevystä, jolla on voimakas korroosionkestävyys, pintakäsittelyä ei tarvita, sitä käsitellään CNC: n korkean tarkkuuden laitteilla ja käyttää edistynyttä useita taitettutekniikkaa. Yhteys on kytketty niittien muttereihin ja korkean lujuuden pulteihin, jotka ovat erittäin tarkkuus, kevyt ja hyvä lujuus.
2. Laaja sopeutumiskyky ja vahva vaihdettavuus. Vaunu on varustettu työasennolla ja testi -asennolla, ja jokaisessa asennossa on sijoitus- ja näyttölaitteet, jotka ovat turvallisia ja luotettavia.
3. Kaapekeshuone on varustettu maadoituskytkimellä, ylijännitesuojauslaitteella jne. Se täyttää täysin "viisi suojaa" -vaatimuksia. Jokainen huone on varustettu paineenalennuskanavalla, jotta varmistetaan operaattorin henkilökohtainen turvallisuus.
ltelli | Yksikkö | Parametrit | |
Nimellisjännite | KV | 36 | 40.5 |
Nimellistaajuus | HZ | 50 | |
Luokiteltu kurssi | A | 63012501600200025003150 | |
Branch Buskbar -nimellisvirta | A | 63012501600200025003150 | |
Pääkylväsköntoverkkovirta | A | 63012501600200025003150 | |
1 minuutin tehotaajuus kestää jännitettä | KV | 70 | 95 |
Valava impulssi kestää jännitteen | KV | 170 | 185 |
Arvostettu lyhyt aika kestää virtaa (4S) | se | 16/20/25/31,5/40 | |
Nimellis oikosulun rikkova Curent (Piikki) | se | 40/50/63/80/100 | |
Nimellisjännite ohjauspiirille | V | DC110, DC220, AC220 |
Timetric Electric 33KV MV HV -keskipitkän jännitteen sähkökytkimen käyttöympäristö :
1. Ympäristön ilman lämpötilan yläraja: +40 ℃, alaraja: -10 ℃, päivittäinen keskilämpötila ei ylitä 35 ℃;
2. Korkeus ei ylitä 1000 m;
3. Päivittäinen keskimääräinen suhteellinen kosteus on enintään 95%ja kuukausittainen keskiarvo on enintään 90%;
4. maanjäristyksen voimakkuus ei ylitä 8 tasoa;
5. Päivittäinen keskimääräinen vesihöyrynpaine ei ylitä 2,2 kPa, ja kuukausittainen keskiarvo ei ylitä 1,8 kPa;
6. Ei ole tulta, räjähdysvaaraa, vakavaa pilaantumista, kemiallista korroosiota ja vakavaa tärinää.
7. Erityiset työolosuhteet, kun käytetään normaaleissa ympäristöolosuhteissa, jotka ylittävät määritetyt olosuhteet, käyttäjä ja valmistaja neuvotellaan.

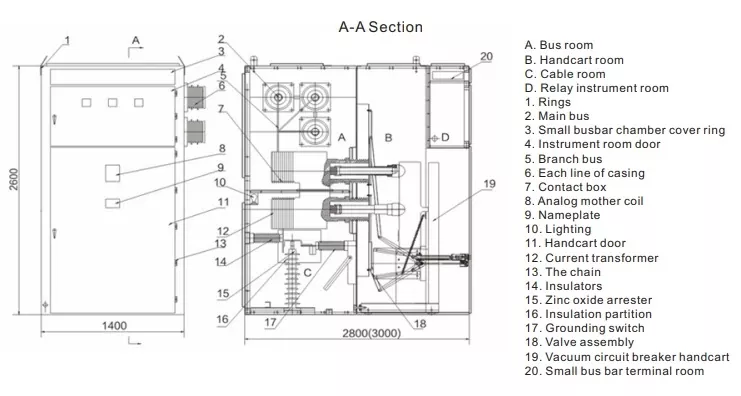

33KV MV HV -väliaineen korkeajännite sähkökytkinlaitteet sisältävät seuraavat näkökohdat:

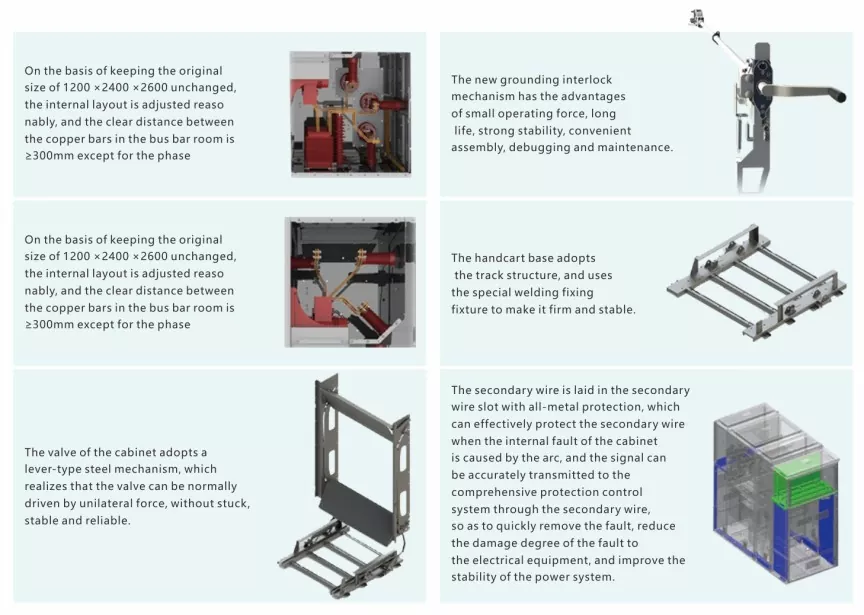

1. Metallihaarniska, koottu rakenne, useita yhdistelmäjärjestelmiä.
2. Kaappi on valmistettu alumiinin Zinc-levystä, jota prosessoidaan CNC-laitteilla ja laserleikkauslaitteilla, käyttämällä edistyneitä monimuotoisia taivutustekniikoita, jotka on kytketty niittien muttereihin ja korkean lujuuden pulteihin, joilla on suuri tarkkuus, korroosionkestävyys, kevyt, korkea lujuus ja vahva osien monipuolisuus.
3. Se voidaan varustaa monilla tyhjiökatkaisijoilla ja SF6-katkaisijoilla, joilla on laaja käytännöllisyys, korkea luotettavuus ja huoltovapaat ympäri vuoden.
4. Vauneella on kolme sijaintia: työskentely, testaus ja katkaiseminen. Jokaisessa paikassa on paikannus- ja näyttölaite, joka on turvallinen ja luotettava.
5. Kaikentyyppiset vaunutyypit on määritetty modulaarisella tavalla varmistaaksesi, että samat määritelmävaunut voidaan vaihtaa vapaasti.
6. Pääkytkimen, vaunun ja kytkimen kaapin oven oven välinen lukitus pakotti mekaanisen lukituksen "viiden suojauksen" toiminnon suorittamiseksi.
7. Kaikki toimenpiteet voidaan suorittaa kaapin oven ollessa kiinni.
Klo 8. Kaapelihuoneessa on runsaasti tilaa ja se voi yhdistää useita kaapeleita.
9. Nopeaa maadoituskytkintä käytetään maadoitukseen ja silmukka oikosulkuon.
10. Kuoren suojaustaso on IP3X ja suojataso on IP2X, kun vaunun huoneen ovi on auki.
11. Jokaisessa korkeajännitehuoneessa on itsenäinen paineenalennuskanava henkilökohtaisen turvallisuuden varmistamiseksi.
12. Noudata GB3906, IEC298 ja muita standardeja.
Voiko yrityksesi mukauttaa tuotteita vaatimuksieni mukaan?
Kyllä, voimme mukauttaa tuotteita asiakasvaatimusten mukaisesti. Yleisesti ottaen asiakkaiden on tarjottava vain: piirin asettelu, jännite, virta jne.
Mikä on nopein toimitusaikasi?
Yleensä hyväksymme asiakaskyselyt. Kun kytkentäkaapin tekniset parametrit on kytketty, hinnastojen julkaiseminen vie 1-2 päivää ja kommunikoida asiakkaiden kanssa tuotanto- ja toimitusajasta todellisen tilanteen perusteella.
Kuinka myynnin jälkeinen palvelu on?
Tuemme yhden vuoden takuuta. Normaali lainaus ei sisällä paikan päällä tapahtuvaa myynnin jälkeistä palvelua. Ilmainen online -viestintä ja ohjaus on saatavana.
