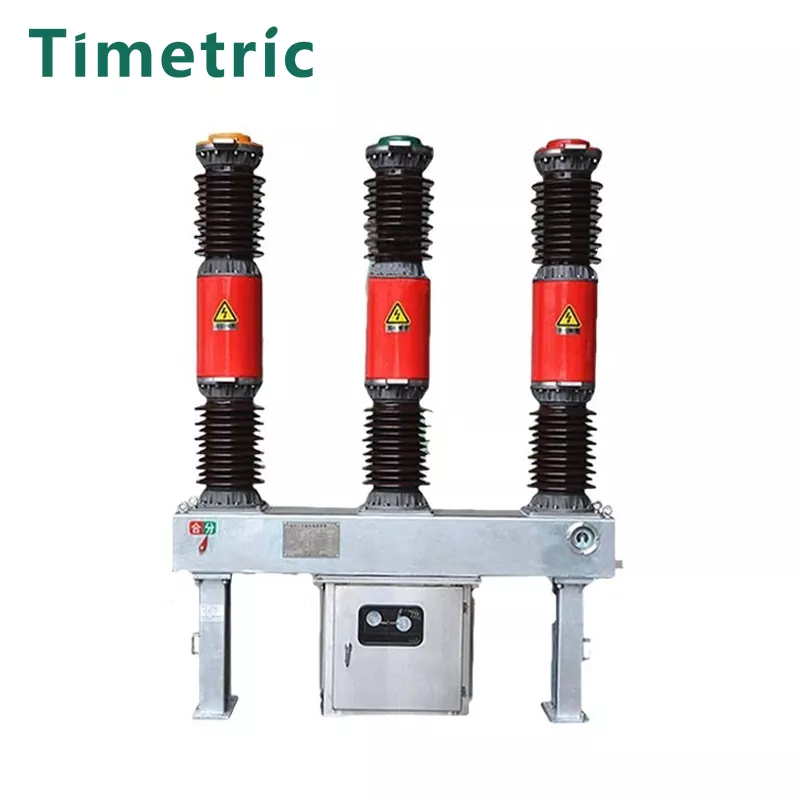

40,5 kV 33KV 36KV SF6 -piiri

Kohta: 40,5 kV 33KV 36KV SF6 Circtioner

40,5 kV, 33 kV ja 36 kV SF6-katkaisija on suunniteltu kolmivaiheiselle AC 50Hz: lle, 35KV: n tehonsiirto- ja jakelujärjestelmille. Se toimii ohjaus- ja suojauslaitteena ja sitä voidaan käyttää myös solmiokatkaisijana tai kondensaattoripankkien vaihtamiseen.

SF6 -kaasun ominaisuudet:

Tiheys: SF6 -kaasu on 5,135 kertaa raskaampi kuin ilma.

Kiehumispiste: -60 ° C ilmakehän paineessa.

Kemiallinen stabiilisuus: Alle 150 ° C, SF6 pysyy kemiallisesti inertissä eikä reagoi metallien, muovien tai muiden materiaalien kanssa katkaisijassa.

ARC-hajoaminen: Kun SF6 hajoaa kaaren korkeassa lämpötilassa, SF6 synthisoi nopeasti kaaren sukupuuttoon, ilman hiilipitoisuutta eikä ilman hapettumisriskiä ilman kosketuksista.

Dielektrinen lujuus:

1 atm: lla SF6: lla on 2-3-kertainen ilman dielektrinen lujuus.

Kolmen atm: n kohdalla sen dielektrinen lujuus voi täyttää tai ylittää perinteisten eristysöljyjen lujuuden.

Suorituskyvyn keskeyttäminen: SF6: lla on poikkeuksellinen keskeytymiskyky, 100 -kertainen ilma -alueen avoimessa kammiossa. Koska kaarivirta lähestyy nollaa, kaaripylvään korkean lämpötilan ydin-johtamattomalla kerroksella, joka on kaaren raon dielektrinen lujuus, palautuu nopeasti sen jälkeen, kun virta kulkee nolla.

Mallin kuvaus

Tärkeimmät tekniset parametrit

Rakenne ja asennusmitat

Työympäristö ：

Kohta: 40,5 kV 33KV 36KV SF6 Circtioner

Asennus- ja käyttöolosuhteet

Asennusmenetelmä: sivulle kiinnitetty, keskimmäiseen asennettu

Ympäristön ilman lämpötila:

Korkea: + 40 ° 100

Matala: -30 ° 100

Korkeus: ≤2000m (yli 2000 metrin korkeuteen nimelliseristysastetta vastaavasti).

Tuulenpaine: ≤700 Pa (vastaa tuulen nopeutta 34 m/s)

Seisminen voimakkuus: jopa 8 astetta

Saastumistaso: luokka I

Suurin päivittäinen lämpötilan variaatio: ≤25 ° C

Sähköpiirin vian mahdolliset syyt

Kohta: 40,5 kV 33KV 36KV SF6 Circtioner

Riittämätön eristys: eristysmateriaalin heikkeneminen tai saastuminen voi johtaa hajoamisiin.

Kosteuden sisäänpääsy: Kosteuden pääsy SF6 -kaasukammioon voi vähentää dielektristä lujuutta ja johtaa vikoihin.

Kaasuvuoto: SF6 -kaasun vuotaminen voi vähentää eristys- ja keskeyttämisominaisuuksia.

Mekaaniset viat: Kuluneet tai vaurioituneet liikkuvat osat, kuten katkaisijan mekanismit, voivat heikentää toimintaa.

Kosketuksen eroosio: Usein kytkentä voi aiheuttaa kosketuspisteiden eroosiota vähentäen katkaisijan tehokkuutta.

Ylikuormitus: Liiallinen virtavirta nimelliskapasiteetin ulkopuolella voi johtaa ylikuumenemiseen ja vaurioihin.

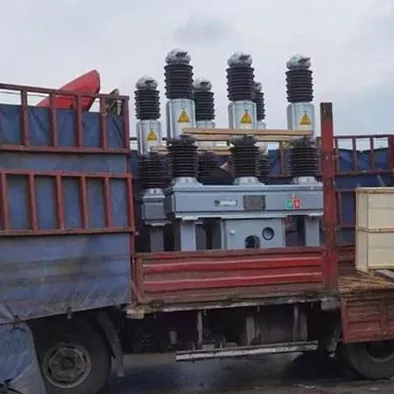

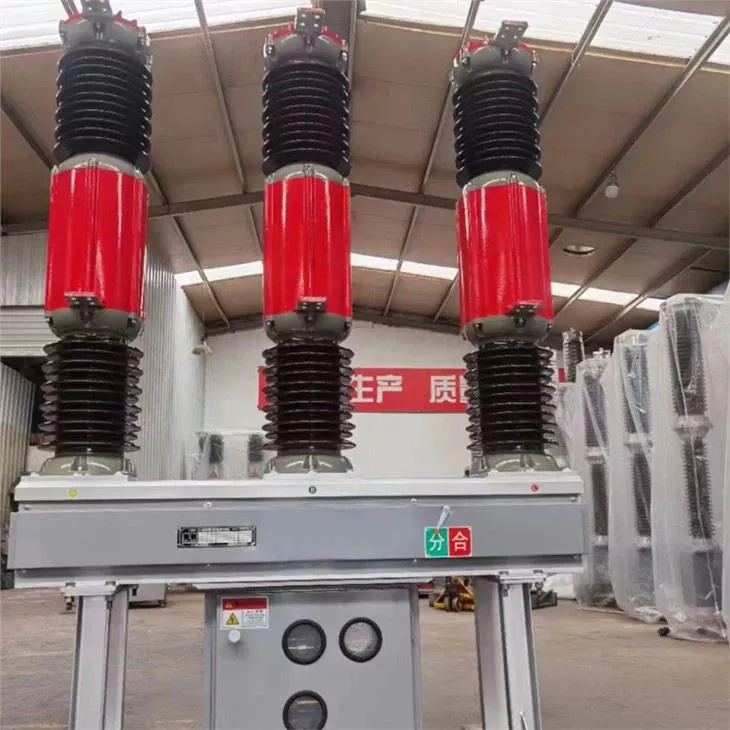

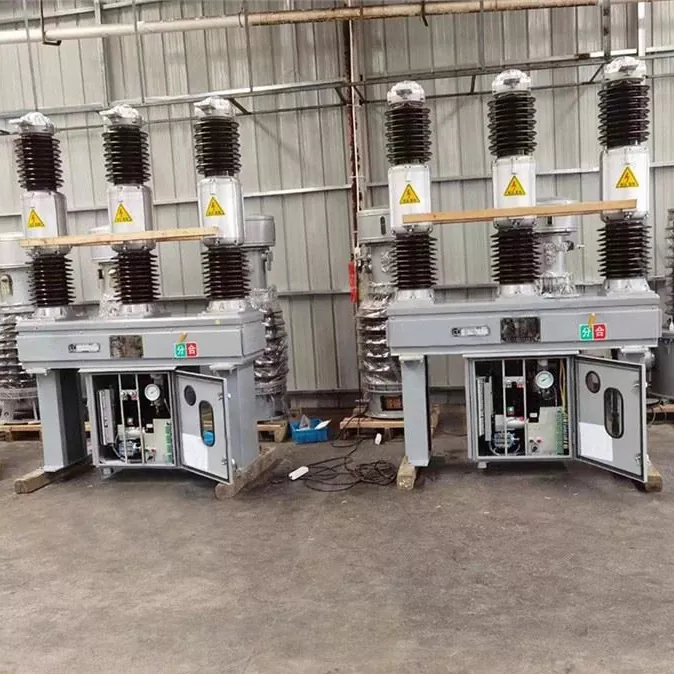

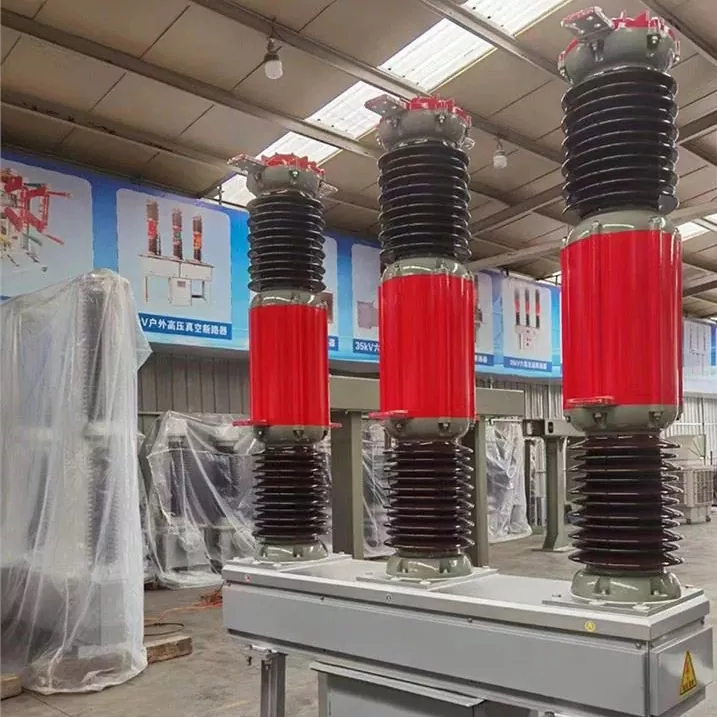

Tuotteen todellinen laukaus

Faq

Q1: Mikä on SF6 -katkaisijan päätoiminto?
A1: Sitä käytetään tehonsiirto- ja jakelujärjestelmien ohjaamiseen ja suojaamiseen, ja sitä voidaan käyttää myös solmiokatkaisimena tai kondensaattoripankkien vaihtamiseen.

Q2: Mitä kaasua käytetään katkaisijassa ja miksi?
A2: SF6-kaasua käytetään sen erinomaisten kaarenpoisto- ja eristysominaisuuksien suhteen. Sillä on korkea dielektrinen lujuus eikä se reagoi muiden katkaisijoissa yleisesti käytettyjen materiaalien kanssa.

Q3: Kuinka SF6 vertaa ilmaan eristyksen suhteen?
A3: SF6: lla on dielektrinen lujuus 2-3 kertaa korkeampi kuin ilma 1 atm: lla ja se voi ylittää eristävän öljyn voimakkuuden korkeammissa paineissa.

Q4: Mitkä ovat asianmukaisen toiminnan ympäristöolosuhteet?
A4: Ympäristön lämpötilan tulisi olla välillä +40 ° C --30 ° C, korkeuden tulisi olla ≤2000 m (korkeampi korkeus vaatii eristystä), tuulen paineen ei pitäisi ylittää 700PA: ta ja saastumistason tulisi olla luokka I.
