66KV SF6 -katkaisija
  • 66KV SF6 -katkaisija66KV SF6 -katkaisija
  • 66KV SF6 -katkaisija66KV SF6 -katkaisija
  • 66KV SF6 -katkaisija66KV SF6 -katkaisija
  • 66KV SF6 -katkaisija66KV SF6 -katkaisija
  • 66KV SF6 -katkaisija66KV SF6 -katkaisija

66KV SF6 -katkaisija

Tuote: 66KV SF6 Circtioner
Erinomainen kaari-poistosuorituskyky
SF6-kaasu tarjoaa erinomaisia ​​kaarenkulutusominaisuuksia varmistaen luotettavan toiminnan.
Yksinkertainen ja kompakti muotoilu
Katkaisija on suunniteltu suoraviivaiseksi ja avaruustehokkaaksi.
Erinomainen avausesitys
Tarjoaa tasapainoisen ja vakaan toiminnan avaus- ja sulkemistoimien aikana.
Sealed Structure with Low Noise
Suljetettu malli minimoi toimintamelun ja parantaa luotettavuutta.
Vaadittu minimaalinen huolto
Matala tarkastus- ja huoltotyökuorma sen tehokkaan ja kestävän rakenteen vuoksi.

Lähetä kysely

Tuotteen Kuvaus

Tuote: 66KV 69KV SF6 Circtioner

Tehokas kaari sammuttaa SF6 -kaasulla:

SF6 -kaasu toimii keskeyttävänä väliaineena, joka tarjoaa erinomaiset kaaren sammuttavat ominaisuudet.

Kaasu tarjoaa myös erinomaisen sähköeristyksen ja puristetaan toiminnan aikana kaarien tehokkaaseen sammuttamiseen, mikä tekee siitä ihanteellisen kytkimen kondensaattori- ja reaktoriryhmille.

Ylivoimainen rikkova suorituskyky:

Pystyy luotettavasti rikkomaan erilaisia ​​epänormaaleja lyhyitä piirejä, kuten käänteisfaasivikoja, samanaikainen maadoitus molemmille napoihin, lähellä vyöhykkeen vikoja ja katkaisijan päätyvirheitä.

Matala toimintamelu:

Suljettu muotoilu eristää katkaisijan ilmakehän olosuhteista eliminoimalla kaasun purkausmelun käytön aikana.

Kompakti ja yksinkertainen rakenne:

Sisältää yhden tauon kaarikammion, jossa ei ole lisäventtiilijärjestelmiä, mikä johtaa kompaktiin ja suoraviivaiseen muotoiluun.

Pienimmät huoltovaatimukset:

SF6 -kaasussa sijaitsevat keskeytykset, kokevat minimaalisen kulumisen käytön aikana, mikä johtaa vähentyneeseen huoltokuormaan ja laajennettuihin huoltosykleihin.

Turvallinen ja luotettava toiminta:

SF6-kaasu on myrkytöntä ja palamattomia. Katkaisukammion erinomainen tiivistys varmistaa turvallisen ja luotettavan pitkäaikaisen käytön.

Mallin kuvaus

Tärkeimmät tekniset parametrit

Ei. Esine Yksikkö Tiedot
1 Nimellisjännite KV 72.5
2 Nimellisvirta A 4000
3 Arvioitu oikosulkuvirta se 40
4 Lyhytaikainen nimelliskestävä virta se 40 (3s)
5 Nimellishuippu kestää virran se 100
6 Arvioitu salaman impulssi kestää
jännite
Murtuma KV 350+60
Maanläheinen 350
7 Nimellisaste 1 minuutin tehotaajuus
kestää jännitettä
Murtuma KV 160+42
Maanläheinen 160
8 Mekanismin malli nro. CT20 Spring -käyttömekanismi
9 Leikkaa takaisin-kondensaattoripankin virta A 4000
10 Leikkaa yhdistetty reaktorivirta A 3150

Rakenne ja asennusmitat

Työympäristö :

Tuote: 66KV 69KV SF6 Circtioner

Installation Method:

 Sivulle asennettava tai keskipisteenä.

Ympäristön lämpötila:

Korkea: + 40 ° 100

Matala: -30 ° 100

Korkeus:

≤2000m (jos asennetaan korkeampiin korkeuksiin, nimelliseristysastetta tulisi säätää vastaavasti).

Tuulenpaine:

≤700PA (vastaa tuulen nopeutta 34 m/s).

Seisminen resistenssi:

Suunniteltu kestämään enintään 8 astetta maanjäristyksen voimakkuus.

Saastumistaso:

Luokka I

Päivittäisen lämpötilan enimmäisvaihtelu:

Enintään 25 ° C

Sähköpiirin vian mahdolliset syyt

Tuote: 66KV 69KV SF6 Circtioner

● Ohjauspiirin ongelmat

● Irrotettu ohjauspiiri tai ei ohjaustehoa (esim. Puhallettu sulake, viallinen virtalähde tai vaurioituneet ohjauskomponentit).

● Virheelliset tai huonot yhteydet apu- tai matkakelapiirissä.

● Painepoikkeavuudet

● Riittämätön SF6-kaasupaine, joka johtaa riittämättömään eristykseen tai kaaren poistoaikaan.

● SF6 -kaasun korkea kosteuspitoisuus, mikä johtaa eristyksen hajoamiseen ja potentiaalisiin lyhytaikaisia ​​piirejä.

Mekaaniset viat

Puuttunut toimintamekanismi voitelun, kulumisen tai mekaanisten esteiden puutteen vuoksi.

Katkaistujen kontaktien virheellinen kohdistus tai toimintahäiriö.

Ylikuormitus- tai vikaolosuhteet

Pysyvät ylikuormitukset tai oikosulkuolosuhteet verkossa laukaisevat automaattisen laukaisun.

Kolpattu katkaisija viallisten kuormitusolosuhteiden tai järjestelmän vikojen vuoksi.

Ympäristövaikutukset

Korkea saastuminen tai syövyttävät ympäristöt aiheuttavat kosketuksen eroosiota tai eristyksen heikentymistä.

Äärimmäiset lämpötilan vaihtelut, jotka vaikuttavat mekaanisiin ja eristäviin ominaisuuksiin.

Virheellinen toiminta

Manuaaliset käyttövirheet, kuten virheelliset kytkentäsekvenssit tai riittämätön nollaus kompastuksen jälkeen.

Virismurtajan vahingossa tapahtuva sulkeminen vikaolosuhteissa.

Ikääntyminen tai kuluminen

Komponenttien, kuten jousien, laakerien tai kosketuspisteiden asteittainen hajoaminen ajan myötä.

Vanhentuneita tai yhteensopimattomia komponentteja, jotka johtavat toiminnan tehottomuuksiin.

Sähkökomponenttivirheet

Releet, anturit tai painemittarit häiritsevät katkaisijan hallintaa ja seurantaa.

Palanut tai vaurioituneet toimintakeloja liiallisen jännitteen tai pitkäaikaisen aktivoinnin vuoksi.

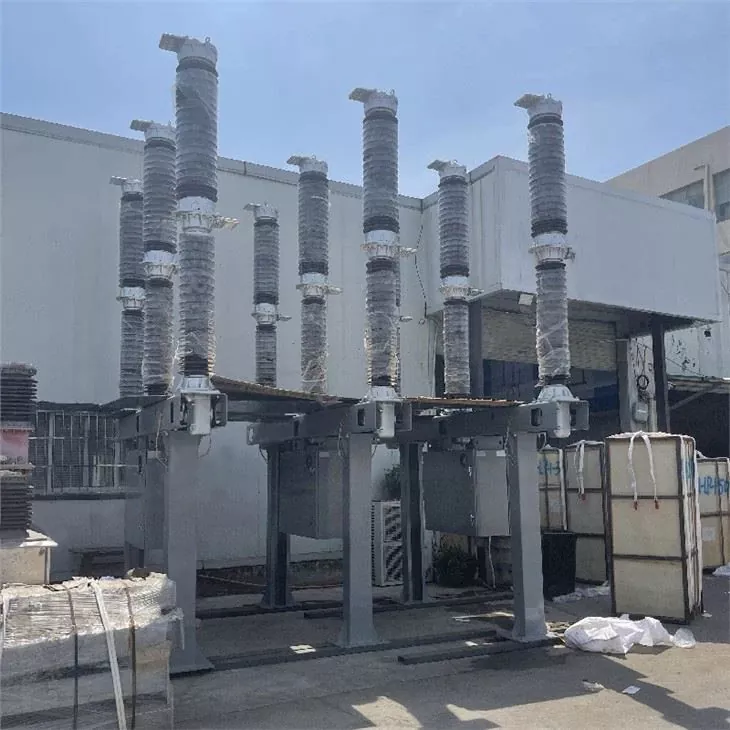

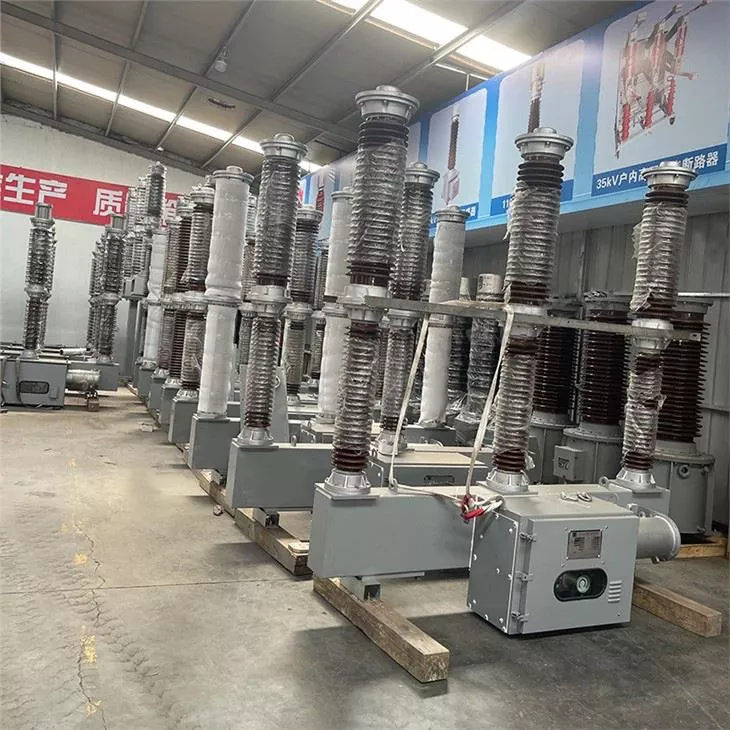

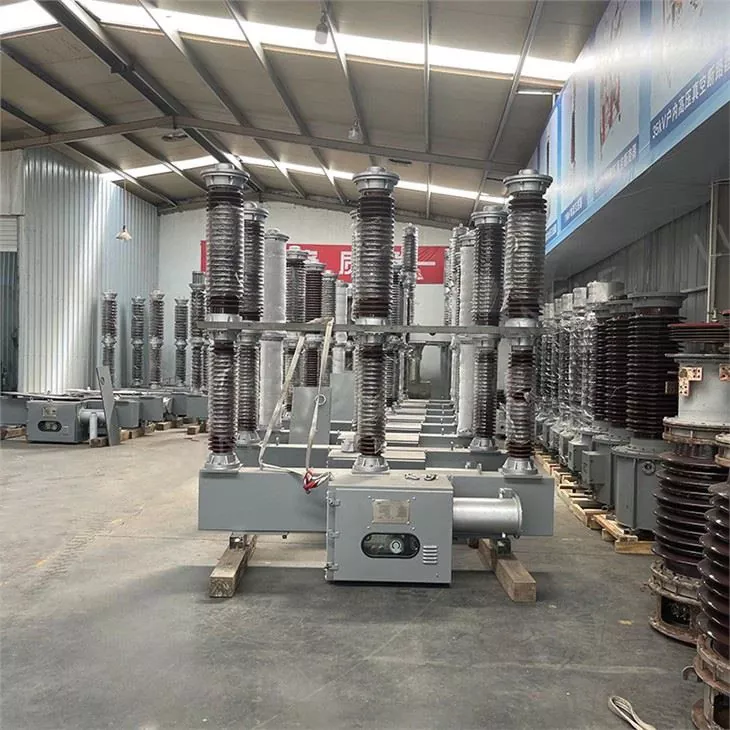

Tuotteen todellinen laukaus

Faq

Tuote: 66KV 69KV SF6 Circtioner

Q1: Mikä on 66KV SF6 -katkaisijan nimellisjännite?

A1: 66 kV: n SF6-katkaisijan nimellisjännite on 66 kV, joka sopii korkeajännitevirtajärjestelmiin.


Q2: Mitä kaasua käytetään katkaisijassa, ja miksi?

A2: SF6-kaasua (rikkiheksafluoridi) käytetään, koska sillä on erinomaiset kaarenkulutus- ja eristävät ominaisuudet. Se varmistaa tehokkaan suorituskyvyn ja luotettavuuden korkeajännitteisissä sovelluksissa.


Q3: Voiko katkaisija toimia äärimmäisissä ympäristöolosuhteissa?

A3: Kyllä, katkaisija on suunniteltu toimimaan ankarissa ympäristöissä, joiden lämpötilat ovat välillä -30 ° C - +40 ° C, korkeuteen 2000 m ja seismisen intensiteetin jopa 8 asteeseen. Yli 2000 metrin korkeuteen vaaditaan erityiset säädöt eristysasteeseen.


Q4: Kuinka usein SF6 -katkaisija tarvitsee huoltoa?

A4: Yksinkertaisen rakenteensa ja sinetöidyn suunnittelun vuoksi katkaisija vaatii minimaalista huoltoa. Kaasun paineen, sähkökomponenttien ja mekaanisten osien säännöllisiä tarkastuksia suositellaan.
