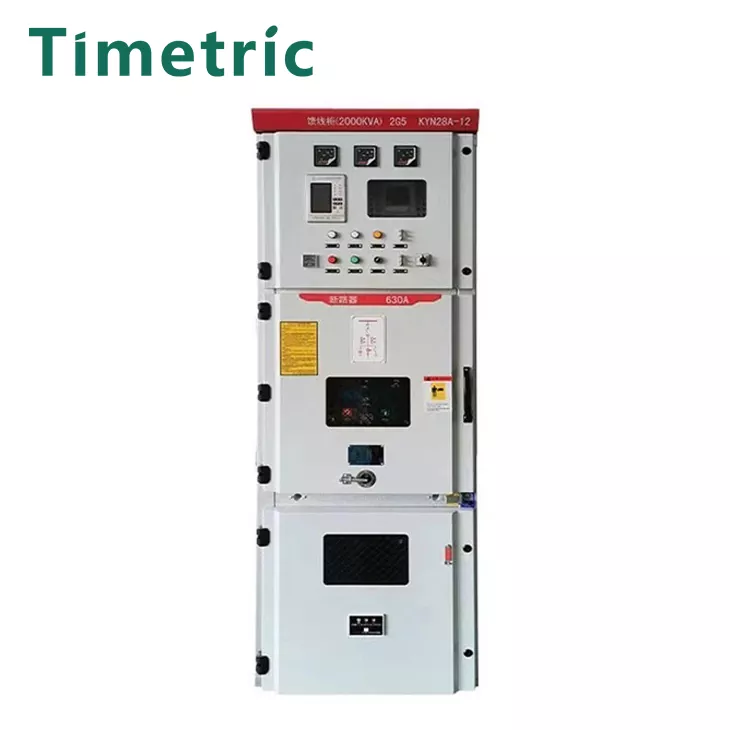

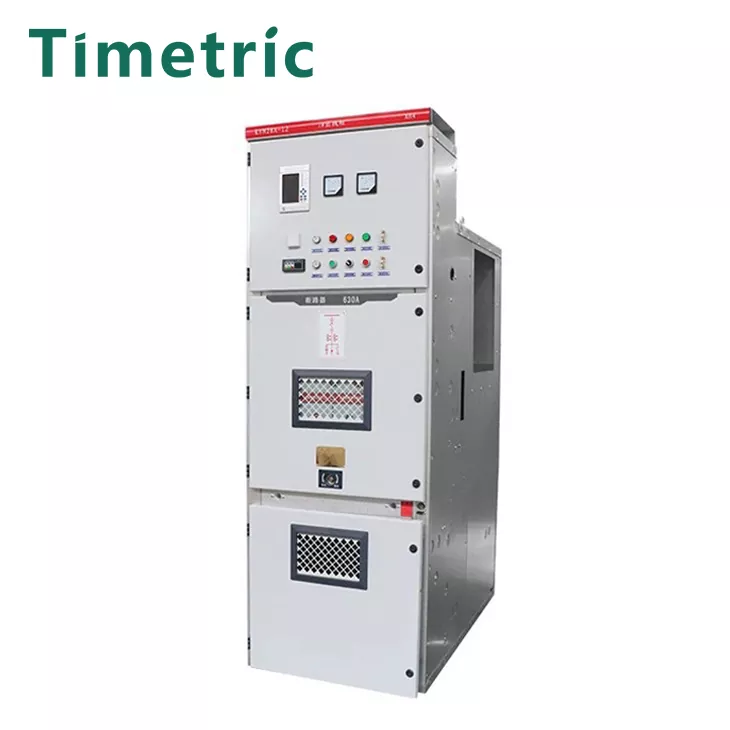

Panssaroitu ilmaeristetty kytkinlaitteet sisätiloissa 11kv

Panssaroitujen ilmaeristettyjen kytkinlaitteen sisätiloissa 11kv tulisi täyttää GB3906-1991 "3-35 kV: n AC-metallien suljetun kytkinlaitteen" standardin "asiaankuuluvat vaatimukset. Se koostuu kahdesta pääosasta: kaappi ja katkaisija, ja siinä on toimintoja, kuten saapuvat ja lähtevät viivat, kaapelin saapuvat ja lähtevät viivat ja väilykiskoyhteys. Kaappi koostuu kuoresta, sähkökomponenteista (mukaan lukien eristävät osat), erilaisista mekanismeista, toissijaisista liittimistä ja liitoksista.
Korkeajännitekytkimen kaapin rakenne on yleensä samanlainen, pääasiassa jaettuna katkaisijahuoneeseen, linja-autohuoneeseen, toissijaiseen ohjaushuoneeseen (instrumenttihuone) ja syöttöhuoneeseen. Huoneiden välillä on yleensä teräslevyjä.

Korkeajännitteisen kytkimen laitteet voidaan jakaa seuraaviin kolmeen tyyppiin:

1.1. Irrotettava tyyppi tai kärrytyyppi (merkitty y: llä):
Se tarkoittaa, että kaapin tärkeimmät sähkökomponentit (kuten katkaisijat) on asennettu irrotettavaan kärryyn. Koska kärrykaapissa on hyvä vaihdettavuus, se voi parantaa huomattavasti virtalähteen luotettavuutta. Yleisesti käytettyjä kärrytyyppejä ovat: eristyskärryt, mittauskärryt, katkaisijan kärryt, PT-kärryt, kondensaattorin kärryt ja käytetyt muuttuvat kärryt, kuten KYN28a-12.

1.2. Kiinteä tyyppi (merkitty G: llä):
Se tarkoittaa, että kaikki kaapin sähkökomponentit (kuten katkaisijat tai kuormakytkimet jne.) Asennetaan kiinteästi. Kiinteä kytkinlaite on yksinkertaisempi ja taloudellisempi, kuten XGN2-10, GG-1A jne.
2. asennuspaikan mukaan se voidaan jakaa sisä- ja ulkotiloihin;

2.1. Sisäkäyttöön (merkitty n):
Se voidaan asentaa ja käyttää vain sisätiloissa, kuten: panssaroitu ilmaeristetty kytkinlaitteet sisätiloissa 11 kV ja muut kytkinkaapit;

2.2. Ulkoilua varten (ilmoitettu W: llä):
Se voidaan asentaa ja käyttää ulkona, kuten: XLW ja muut kytkinkaapit.
3. Kaapin rakenteen mukaan se voidaan jakaa neljään luokkaan: Metallilla suljettu panssaroitu kytkinkaappi, metallin suljettu osiokytkimen kytkinkaappi, metallin suljettu laatikkotyyppinen kytkinkaappi ja avoimen kytkimen kaappi. [1]

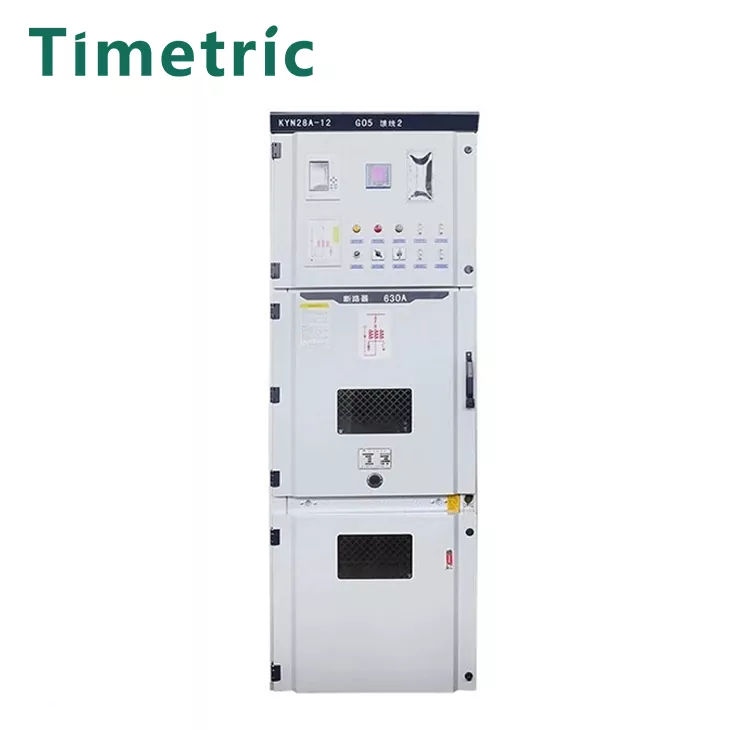

3.1. Metallin suljettu panssaroitu kytkinkaappi (merkitty kirjaimella K): Metallilla suljetun kytkinlaitteen pääkomponentit (kuten katkaisijat, muuntajat, väylät jne.) Asennetaan maadoitettuihin osastoihin, jotka on erotettu metalliostioilla. Kuten KYN28a-12 -jännitekytkimen kaappi.
3.2. Metallilla suljettu osiossa oleva kytkinkaappi (merkitty kirjaimella J): Samanlainen kuin panssaroitu metallialustetut kytkinlaitteet, sen tärkeimmät sähkökomponentit asennetaan myös erillisiin osastoihin, mutta siinä on yksi tai useampi ei-metalli osiot, jotka täyttävät tietyt suojaustasot. Kuten JYN2-12 korkeajännitekytkinlaitteet.
3.3. Metalli suljettu laatikkotyyppinen kytkinlaite (merkitty kirjaimella X) Kytkinlaitteen kuori on metallin suljettu kytkinlaitteet. Kuten XGN2-12 korkeajännitekytkinlaitteet.
3.4. Avoin kytkentälaite, ei suojatason vaatimuksia, kuori on osittain avoin kytkentälaite. Kuten GG-1A (F) korkeajännitekytkinlaitteet.

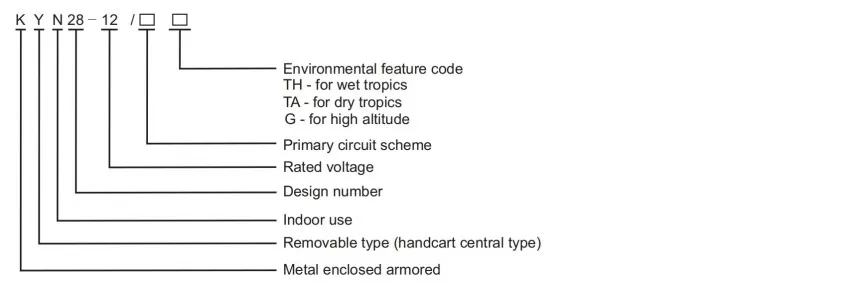

Mallin kuvaus

Tärkeimmät tekniset parametrit

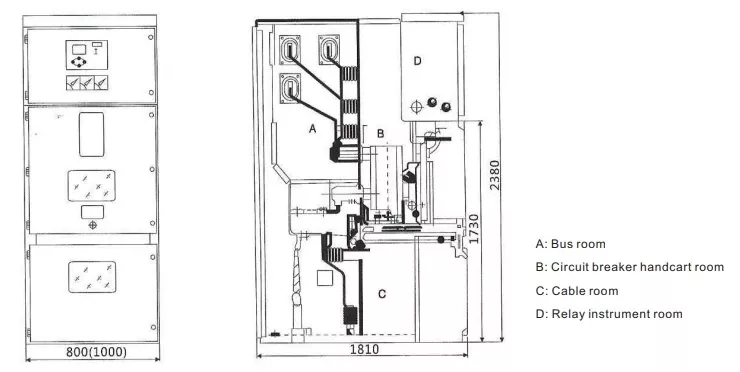

Rakenne ja asennusmitat

Työympäristö ：

Panssaroidut ilmaeristetyt kytkinlaitteet sisätiloissa 11kV ympäristöolosuhteet käytettäväksi:
Asennuspaikka: sisätiloissa
Korkeus: ≤1000m, kysy muita vaatimuksia
Ympäristön lämpötila: -15 ℃ ~+40c
Suurin päivittäinen lämpötilaero: ≤25 kt
Kuukauden keskimääräinen suhteellinen kosteus: ≤90%
Päivittäinen keskimääräinen suhteellinen kosteus: ≤95%
Seismisen intensiteetin resistenssi: 8 astetta

Kytkentälaitteen edut ja ominaisuudet

Panssaroidut ilmaeristetyt kytkinlaitteet sisätiloissa 11 kV pääasialliset sähköiset indikaattorit ：

1,21 korkeajännitekytkimen nimellisjännite: 3,6 kV, 7,2 kV, 12 kV

1.2.2 Korkean jännitteen kytkimen arvonopeus: 50Hz/60Hz

1.2.3 Lämpötilan nousu: Pääpiirin lämpötilan nousu nimellisvirrassa ja nimellistaajuuden on noudatettava GB/T 11022-1999 "Yleisiä teknisiä olosuhteita korkeajännitekytkin- ja ohjauslaitteiden standardeille", ja seuraavat lisäravinteet:

1) Kaapin komponenttien lämpötilan nousuarvo ei saa ylittää vastaavien komponenttien standardien määräyksiä.

2) Saavutettavan kotelon ja kannen lämpötilan nousu ei saa ylittää 30 kt.

1.2.4 Arvioitu oikosulun murtovirta ja sulkemisvirta:

1) Nimillinen oikosulkuvirta: 20 ~ 50Ka.

2) Nimellinen oikosulkujen sulkemisvirta (huippuarvo) on 2,5-kertainen vastaava nimellinen oikosulkuvirta.

1.2.5 Nimellislämpötilavirta (4S): 20 ~ 40KA

1.2.6 Nimellisdynaaminen stabiilisuusvirta (huippuarvo) on 2,5 kertaa nimellisdynaaminen stabiilisuusvirta.

1.2.7 Arvioitu oikosulkuvirran murtumisajat 50 ~ 100 kertaa.

1.2.8 Arvioitu virtausajat 20000 ~ 30000 kertaa.

1.2.9 Avaus- ja sulkemismekanismin ja apupiirin nimellisjännite: AC, DC 220 V tai muu.

Panssaroidut ilmaeristetyt kytkentälaitteet sisätiloissa 11 kV Kaikki sähköaseman laitteet ja kaapin eristyskäsittely täyttävät kaikkien työolojen vaatimukset.

1.1.12 Kunkin komponentin ulkoinen eristyksen hiippausetäisyys ja sen tukeva eristys korkeajännitekytkimen kaapissa täyttää valtion ja entisen sähkövoimin ministeriön vaatimukset. Koldensaatiolaitteet voidaan varustaa tarpeen mukaan.

1.1.13 Korkeajännitekytkimen kaapin rakenne varmistaa henkilöstön turvallisuuden ja helpottaa käyttöä, huoltoa, tarkastusta, seurantaa, kunnostusta ja testausta.

1.1.14 Kunkin komponentin ja sen johtimen liitäntä korkeajännitekytkimen kaappiin ei ylitä asiaankuuluvissa standardeissa määritettyä käyttölämpötilaa kesän korkean lämpötilan aikana.

1.1.15 Komponenttien vaatimukset:

1) Komponentit, joilla on sama luokitus ja rakenne saman tyyppisissä tuotteissa, voivat olla vaihdettavissa.

2) Jokainen korkeajännitekytkimen kaapiin asennettu komponentti täyttää vastaavat tekniset standardit.

1.2.16 Suojaustaso ja sisäiset viat:

1) Kun ilmaa käytetään pelkästään eristävänä väliaineena, kunkin vaihekapellimestarin vaihe- ja maavara on kabinetissa vastaavat kansalliset standardit.

2) estää ihmisiä lähestymästä korkeajännitekytkimen korkeajännitettä eläviä osia ja koskettamalla liikkuvia osia, suojataso on: IP4X, joka voi estää esineitä, kuten metallilangat, joiden halkaisija on ≥1,0 ​​mm tai kapeat nauhat, joiden paksuus on ≥1,0 ​​mm.

3) Sisäisten vikojen osalta seuraavat vaatimukset täyttyvät:

Metallin suljetut korkeajännitekytkinlaitteet voivat estää työntekijöiden kaarivammat, jotka johtuvat sen omasta puutteesta, poikkeavuudesta tai väärinkäytöstä. Ihmisen aiheuttamien sisäisten vikojen estämiseksi toteutetaan toimenpiteet, ja lukituslaitteet asennetaan väärinkäytön estämiseksi. Paineenalennuskanavat on asetettu huomioon sisäisten komponenttien vikaantumisen aiheuttaman sisäpaine- ja paineen vapautumisen huomioon ottamiseksi.

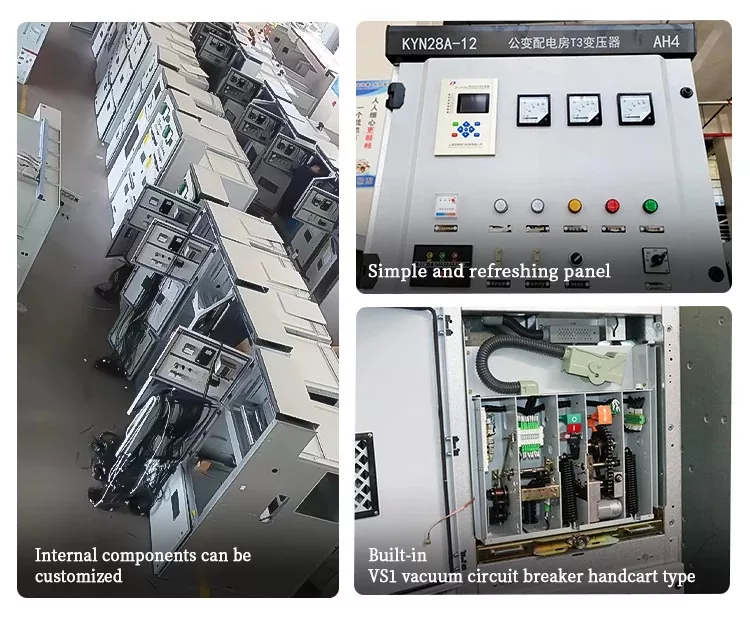

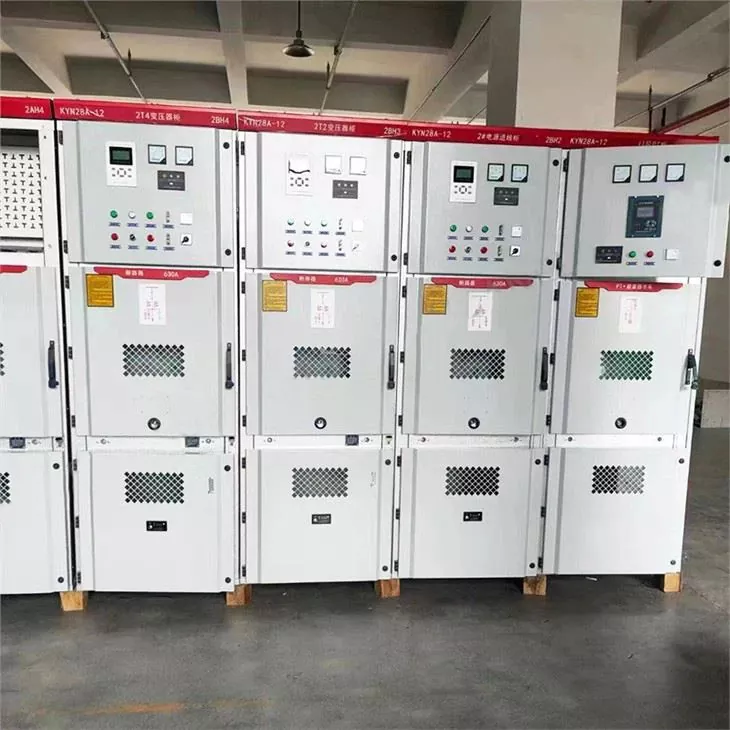

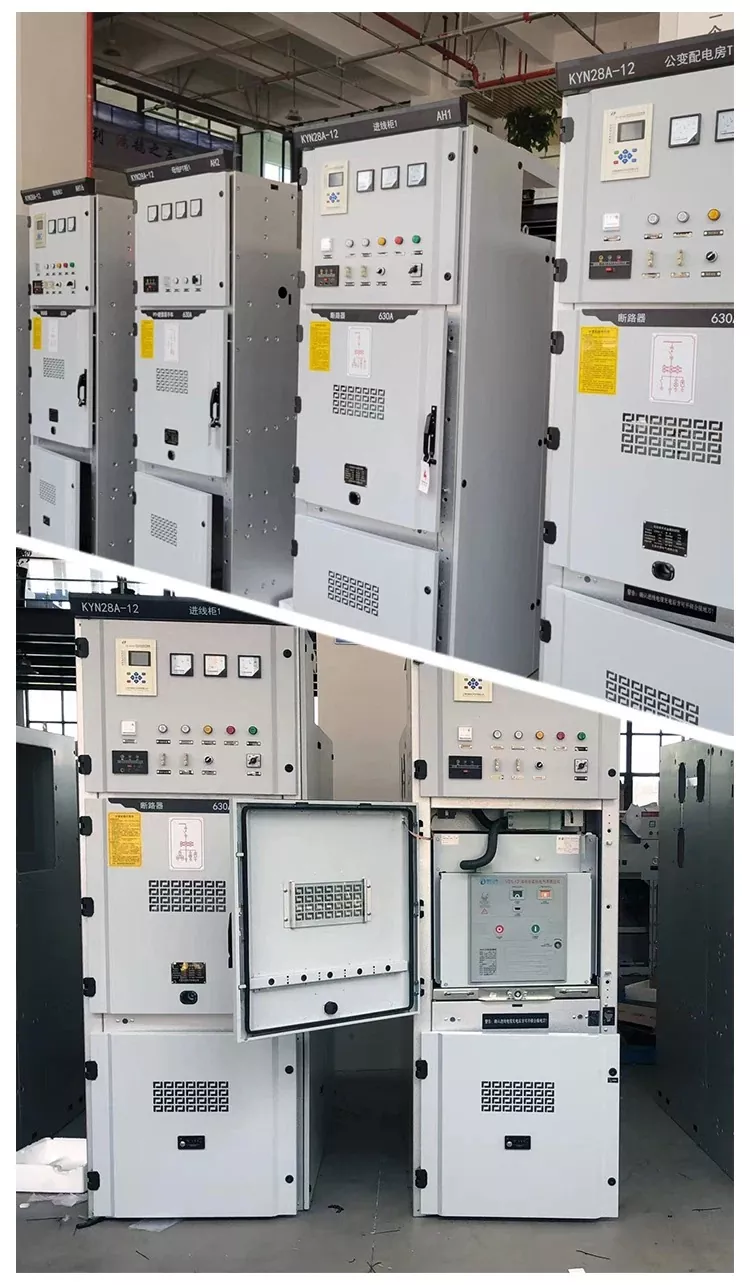

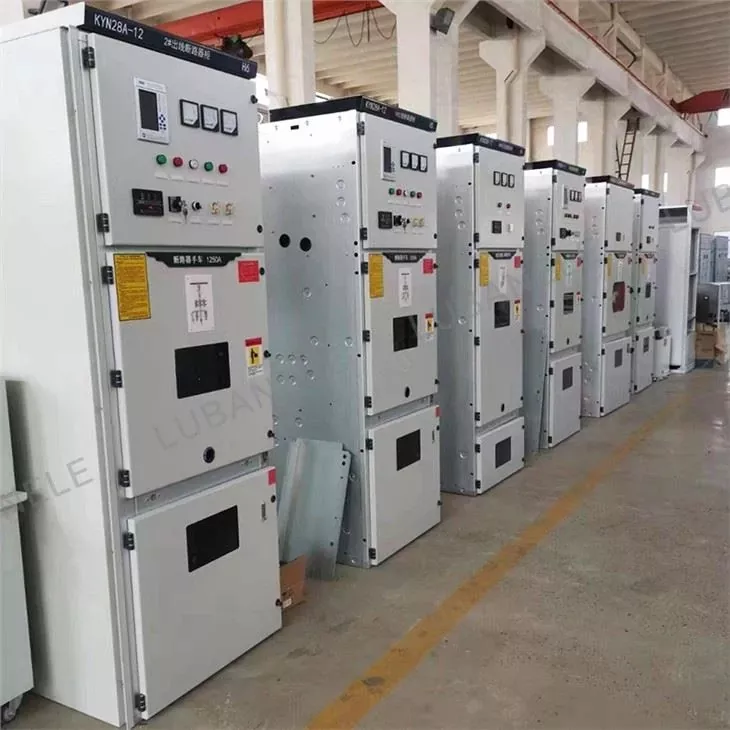

Tuotteen todellinen laukaus

Faq

Voiko yrityksesi mukauttaa tuotteita vaatimuksieni mukaan?

Kyllä, voimme mukauttaa tuotteita asiakasvaatimusten mukaisesti. Yleisesti ottaen asiakkaiden on tarjottava vain: piirin asettelu, jännite, virta jne.

Mikä on nopein toimitusaikasi?

Yleensä hyväksymme asiakaskyselyt. Kun kytkentäkaapin tekniset parametrit on kytketty, hinnastojen julkaiseminen vie 1-2 päivää ja kommunikoida asiakkaiden kanssa tuotanto- ja toimitusajasta todellisen tilanteen perusteella.

Kuinka myynnin jälkeinen palvelu on?

Tuemme yhden vuoden takuuta. Normaali lainaus ei sisällä paikan päällä tapahtuvaa myynnin jälkeistä palvelua. Ilmainen online -viestintä ja ohjaus on saatavana.
