Korkeajännitehonmuuntaja

Timetrisen sähkön tuottama korkeajännitekäyttömuuntaja on laite, jota käytetään muuntamaan AC -jännitteen (virran) tietty arvo toiseksi tai useammaksi erilaiseksi jännitteen arvoksi (virta) samalla taajuudella. Kun AC johdetaan ensisijaisen käämityksen läpi, syntyy vuorotteleva magneettinen vuoto. Vaihtoehtoinen magneettinen flux indusoi vaihtovirta -elektromotiivivoiman sekundaarisessa käämityksessä rautaydin magneettisen johtavuuden kautta. Toissijaisen indusoidun elektromotiivivoiman taso liittyy primaaristen ja toissijaisten käämien käännösten lukumäärään, ts. Jännite on verrannollinen käännösten lukumäärään. Päätoiminto on sähköenergian välittäminen, joten nimelliskapasiteetti on sen pääparametri. Arvioitu kapasiteetti on tavanomainen arvo, joka edustaa valtaa. Se on siirretyn sähköenergian koon karakterisointi, joka ilmaistaan ​​KVA: lla tai MVA: lla. Kun nimellisjännite kohdistetaan muuntajaan, sitä käytetään nimellisvirran määrittämiseen, joka ei ylitä lämpötilan nousun rajaa tietyissä olosuhteissa. Enemmän energiansäästötehon muuntaja on amorfinen seoksen ydinjakauma-muuntaja, jonka suurin etu on, että kuormitushäviöarvo on erittäin alhainen. Voidaanko lopulta taata ei-kuormitushäviöarvo taata koko suunnitteluprosessissa otettava ydinongelma. Tuoterakennetta järjestettäessä sen lisäksi, että ulkoiset voimat eivät vaikuta amorfiseen seosydämiseen itsessään, amorfisen seoksen ominaisparametrien on myös valittava tarkasti ja kohtuudella laskelman aikana.

Tärkeimmät tekniset parametrit

Työympäristö ：

Timetrinen sähköinen korkeajännitteen muuntaja Käyttö Ympäristö:

‌1. Lämpötilavaatimukset‌: Korkeajännitteisen muuntajan käyttölämpötilalla on suora vaikutus sen suorituskykyyn. Yleisesti ottaen muuntajan ympäristön lämpötilan tulisi olla välillä -30 ° C -40 ° C. Tämän alueen ylittäminen vaikuttaa muuntajan normaaliin toimintaan, etenkin kylmissä tai kuumissa ympäristöissä, muuntajan eristysmateriaaleihin ja jäähdytysjärjestelmään voivat vaikuttaa, mikä johtaa laitevaurioihin tai epävakaaseen toimintaan‌. Lisäksi on huomattava myös kuivatyyppisen muuntajan lämpötilaraja. Muuntajan suurin sallittu lämpötila F-luokan eristysmateriaalilla on 155 ° C, ja muuntajan suurin sallittu lämpötila käyttämällä H-luokan eristysmateriaalia on 180 ° C.

2. Kosteusvaatimukset‌: Muuntajan ympäristön kosteus on myös tärkeä tekijä. Korkea kosteusympäristö voi helposti aiheuttaa kosteutta laitteiden pinta- ja sisäisissä eristysmateriaaleissa vähentäen siten eristyksen suorituskykyä ja lisäämällä laitteiden vikaantumista. Siksi muuntajan ympäristön kosteutta tulisi yleensä hallita alle 85%.

3. Korkeusvaatimukset‌: Korkeus vaikuttaa myös muuntajan toimintaan. Yleisesti ottaen, kun korkeus ylittää 1000 metriä, eristyksen suorituskyky pienenee ilmanpaineen vähenemisestä ja muuntajan suunnitteluun ja materiaaliin valintaan on säädettävä vastaavasti sen normaalin toiminnan varmistamiseksi. 4. Ilmanlaatuvaatimukset: Muuntajan ympäristön ilmanlaadun on myös oltava hyvä välttää laitteiden eroosio ja pilaantuminen haitallisilla kaasuilla, pölyllä jne. Erityisesti teollisuusalueilla tai paikoissa, joissa on vakava pilaantuminen, muuntajan vakaan toiminnan varmistamiseksi vastaavia suojatoimenpiteitä.

5. Muut ympäristötekijät: Muuntaja tulisi asentaa sijaintiin ilman selkeää ravistelua tai iskun tärinää, ja väliaineessa ei pitäisi olla kaasua ja pölyä, joka riittää syömään metallin ja vaurioittamaan eristystä. Lisäksi muuntaja on varustettava myös salamasuojauksella, palosuojauksella, varkaudenestolla ja muilla suojatoimenpiteillä laitteiden suojaamiseksi ja ulkoisten tekijöiden vaikutuksen vähentämiseksi.

Transformerien ominaisuudet ja edut

Tehonmuuntajat ovat päälaitteet voimansiirtoon ja jakeluun sähköjärjestelmissä. Tehomuuntajat vähentävät pääasiassa sähköverkon korkeajännitettä 6000 voltin (V) tai 380 voltin (V) jännitteeseen, jota voidaan käyttää suoraan sähkölaitteiden tehon syöttämiseen.

Jos muuntajan sisällä tapahtuu ylikuormitus tai oikosulku, eristävä materiaali tai eristävä öljy hajoaa, laajenee ja jopa gasuoi korkean lämpötilan tai sähköisten kipinöiden takia, mikä aiheuttaa muuntajan sisäisen painetta voimakkaasti, mikä voi aiheuttaa muuntajan kuoren räjähtämisen, suuren määrän eristävää öljyä ruiskuttamiseksi ja polttamiseksi, ja öljyn virtaus lisää edelleen tulen riskiä.

Käytön aikana tulipalon ja räjähdysten ehkäisyyn olisi kiinnitettävä huomiota:

(1) Älä ylikuormitus: Pitkäaikainen ylikuormitus käyttää kelan kuumenemisen, eristyksen ikääntymisen ja oikosulun.

(2) Tarkista säännöllisesti eristysöljyn laatu: Öljyn laatu on testattava säännöllisesti, ja pätevä öljy tulisi vaihtaa ajoissa, tai muut toimenpiteet olisi toteutettava.

(3) Estä muuntajan ytimen eristys ikääntymisestä ja vaurioista. Ydin pitkäaikainen lämmitys aiheuttaa eristyksen ikääntymistä.

(4) estää eristyksen vaurioituminen huolimattoman kunnossapidon vuoksi. Jos naarmuja tai vaurioita löytyy, niitä tulisi käsitellä ajoissa.

(5) Varmista, että johdot ovat hyvässä yhteydessä. Huono yhteyshenkilö aiheuttaa paikallista ylikuumenemista.

(6) Estä salaman iskut, koska muuntaja voi palata eristyksen hajoamisen vuoksi.

(7) Oikosuojaus: Jos muuntajakelassa tai kuormassa tapahtuu oikosulku, muuntaja voi palata, jos suojajärjestelmä epäonnistuu tai suojausasetus on liian suuri. Siksi olisi asennettava luotettava oikosulun suojaus.

(8) Hyvä maadoitussuojaus.

(9) Tuuletus ja jäähdytys: Jos muuntajan kelalanka on luokan A eristys, sen eristys on pääasiassa paperi- ja puuvillalankaa. Eristyksen käyttöikää pienenee noin puolet jokaisesta 8 ° C: n lämpötilan noususta. Muuntaja toimii normaalissa lämpötilassa alle 90 ° C ja sen käyttöikä on noin 20 vuotta. Jos lämpötila nousee 105 ° C: seen, käyttöikä on 7 vuotta. Kun muuntaja on toiminnassa, hyvää ilmanvaihtoa ja jäähdytystä tulisi ylläpitää.

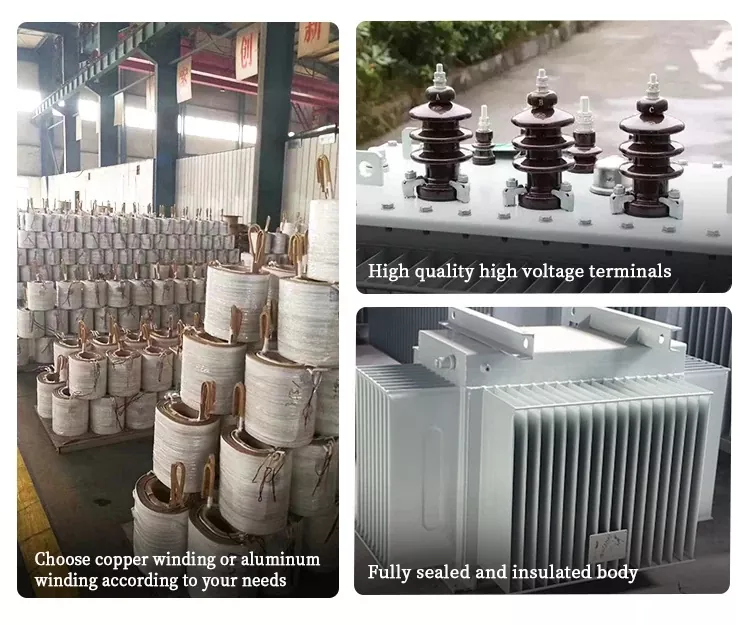

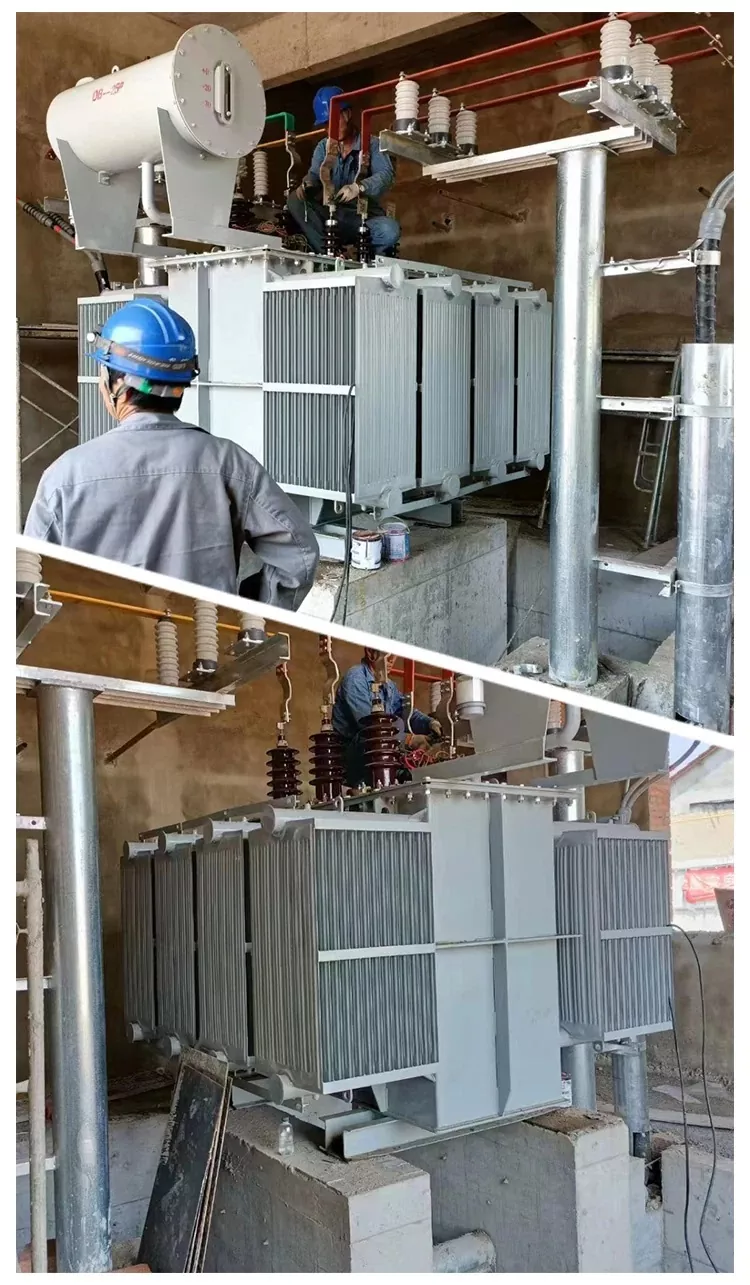

Tuotteen todellinen laukaus

Faq

Voiko yrityksesi tarjota räätälöityjen korkeajännitevoiman muuntajan?

Antakaa tietysti kaikki öljy upotetun muuntajan vaatimukset niin paljon kuin mahdollista, kuten: jännite, kapasiteetti, jännitesuhde, taajuus, tuotesovellusalue, jäähdytysmenetelmä jne.

Mikä on nopein toimitusaikasi?

Normaaliolosuhteissa hyväksymme asiakaskyselyjä, kommunikoimme ja vahvistamme öljy-upotetun muuntajan erityiset parametrit, ja todellinen tuotantoaika määritetään ostomäärän mukaan.

Kuinka myynnin jälkeinen palvelu on?

Tuemme yhden vuoden takuuta. Normaali lainaus ei sisällä paikan päällä tapahtuvaa myynnin jälkeistä palvelua. Ilmainen online -viestintä ja ohjaus on saatavana.
