Sisätilojen suljettu voimanjakelukaappi XL-21
  • Sisätilojen suljettu voimanjakelukaappi XL-21Sisätilojen suljettu voimanjakelukaappi XL-21
  • Sisätilojen suljettu voimanjakelukaappi XL-21Sisätilojen suljettu voimanjakelukaappi XL-21
  • Sisätilojen suljettu voimanjakelukaappi XL-21Sisätilojen suljettu voimanjakelukaappi XL-21
  • Sisätilojen suljettu voimanjakelukaappi XL-21Sisätilojen suljettu voimanjakelukaappi XL-21
  • Sisätilojen suljettu voimanjakelukaappi XL-21Sisätilojen suljettu voimanjakelukaappi XL-21

Sisätilojen suljettu voimanjakelukaappi XL-21

Timetrinen sähköinen sisätilojen suljettu tehonjakelukaappi XL-21 soveltuu virranjakeluun ja valaistuksen jakautumiseen teollisuus- ja siviilirakennuksissa, joiden AC-taajuus on 50 Hz, jännite 500 V ja sen alapuolella, kolmivaiheinen nelijohtovirtajärjestelmä. Se soveltuu myös erilaisten moottorin aloittajien tekemiseen, mukaan lukien täysjännitteen suora aloittelija, täyden digitaalisen ohjauksen pehmeä aloittaja, automaattinen kytkentä askel alaspäin aloittaja, tähti-delta-aloittelija, monenopeuksinen moottorin aloittaja jne. On kymmeniä ensisijaisia ​​viivajärjestelmiä tai johdettuja järjestelmänumeroita valintaan, ja siinä on laaja sovellusvalikoima.

Lähetä kysely

Tuotteen Kuvaus

Timetrinen sähköSisätiloissa suljettu voimanjakelukaappi XL-21 (lyhytaikaista 21 kaapia), "XL" -sarja sisältää myös XL-20 (20 kaapin), XL-28 (28 kaapin) jne. Niiden välinen ero on kaapissa olevien eri jännitteiden jännitteet. Esimerkiksi 21 kaapin ottaminen jännite on usein enintään 500 V.

"XL" -sarjaa kutsutaan voimakaapiksiIndoor closed power distribution cabinet XL-21, jota voidaan tosiasiallisesti pitää suurena jakelulaatikkona, jota käytetään usein terminaalipiireissä.


Ero sen ja muiden kaappityyppien välillä on, että se on suuri jakelulaatikko seuraavista syistä:

1. Pääkisko ei ole kiinteä;

2. eristävä veitsikytkin avataan eteenpäin;

3. Se on vastuussa vain alapäästä ja vain kuormittaa huoltokuormaa.

Se soveltuu voimalaitoksille ja teollisuus- ja kaivosyrityksille, kolmivaiheiselle kolmijohdolle, kolmivaiheiselle nelikoliselle ja kolmivaiheiselle viisijohtojärjestelmästä, jonka AC-jännite on 500 V ja sen alapuolella, tehon valaistuksen ja virran jakautumiseen. Se soveltuu myös erilaisten moottorin aloittajien, mukaan lukien täysjännitteen suora aloittelija, täyden digitaalisen ohjauksen pehmeä aloittaja, automaattinen kytkentä askel alaspäin aloittaja, tähti-delta-aloittelija, monenopeuksinen moottorin aloittaja jne.

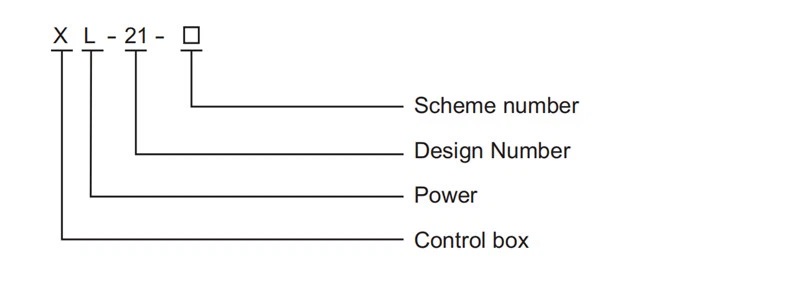

Mallin kuvaus

Tärkeimmät tekniset parametrit

Päälaitteen tekniset parametrit

Veitsen fuusioyhdistelmäkytkin


Mallinumero Nimellisvirta (a) Sulata nykyinen luokitus (a) Huomautus
HR3-400/34 400 150 200,250 300,350 400 Eristävää terää asennettaessa ei ole sulaa


Nykyinen muuntaja


Mallinumero Nimellisvirta (a) Toissijainen virta (a) Huomautus
LM-0,5 75、100、150、200、300、600 5


Sulake


Mallinumero Sulake Sulakkeen nykyinen luokitus (a) Huomautus
RL1-15 15 2,4,5,6,10,15
RL1-60 60 20,25,30,35,40,50,60
RL1-100 100 30,40,50,60,80,100
RL1-200 200 80,100,120,150,200
RL1-400 400 150 200,250 300,350 400

Rakenne ja asennusmitat

Työympäristö :

Timetrinen sähköindoorin käyttöympäristövaatimukset suljettu voimanjakelukaappi XL-21, kosteus, korkeus, ilmanlaatu ja muut näkökohdat.‌

1. Ympäristön lämpötila: -50 ° C ~ +40 ° C, keskimääräinen lämpötila 24 tunnin sisällä ei saa ylittää +36 ° C;

2. Korkeus: enintään 2000 m;

3. Suhteellinen kosteus: enintään 50%, kun ympäristön ilman kosteus on +40 ° C; Alhaisemmassa kosteudessa suhteellinen kosteus voi olla korkeampi (esim. 90% +20 ° C: ssa), ja kohtalainen kondensaatio on sallittu ottaen huomioon lämpötilan muutokset.



Pystysuoran ja laitteen välinen kallistus ei saa ylittää 5 °. Laitteet on asennettava paikkaan ilman vakavaa tärinää, iskua tai korroosiota.

Kytkentälaitteen edut ja ominaisuudet

Timetrisen sähköindoorin pääominaisuudet ja edut suljettu tehonjakelukaappi XL-21 sisältävät seuraavat näkökohdat:



1. Korkea luotettavuus: Käytä korkealaatuisia sähkökomponentteja luotettavuuden ja pitkän käyttöiän varmistamiseksi.

2. Erinomainen sähkömagneettinen häiriökyky järjestelmän stabiilisuuden varmistamiseksi.

3.

4. Useita sisääntulo- ja poistovaihtoehtoja, mukaan lukien ylä- ja alareunat, vastaamaan erilaisia ​​paikan päällä olevia asennusvaatimuksia.

5. Turvallisuus: Varustettu kattavilla suojauslaitteilla, mukaan lukien ylikuormitus, oikosulku ja vuotojen suojaus turvallisuuden varmistamiseksi.

6. Kuori on valmistettu erittäin lujasta kylmävalssatusta teräslevystä, ja pinta ruiskutetaan IP30: n tai korkeamman suojaustason saavuttamiseksi, estäen tehokkaasti ulkoisen ympäristön vaikutuksen sisäisiin komponentteihin.

7. Helppo käyttää: Kohtuullinen paneelin asettelu, erilaisten kytkimien sijainti, merkkivalot ja instrumentit ovat selkeät yhdellä silmäyksellä ja toiminta on yksinkertaista.

8. Selkeät merkinnät ja käyttöohjeet auttavat käyttäjiä nopeasti tutustumaan.

9. Tehokas lämmön hajoaminen: Yhdistä luonnollinen ilmanvaihto ja pakotettu ilmanvaihto tehokkaan lämmön hajoamisen varmistamiseksi korkean kuormituksen aikana. Kaapin sisäinen asettelu varmistaa sileän ilmavirran ja estää ylikuumenemisen.

10. Ympäristönsuojelu ja energiansäästö: Käytä pienitehoisia komponentteja energiankulutuksen vähentämiseksi nykyaikaisten vihreiden ympäristönsuojelukonseptien mukaisesti.

Matala melu, vakaa toiminta ja minimaalinen vaikutus ympäristöön.

11. Älykkyys: Valinnainen älykäs seurantajärjestelmä parametrien, kuten virran, jännitteen ja tehon, reaaliaikaisen seurannan ja tallentamiseksi. Tukea etävalvontaa ja hallintaa järjestelmän älykkyyden parantamiseksi.

12. Helppo huolto: modulaarinen suunnittelu, helppo vaihtaminen ja korjaus, vähentämällä seisokkeja.

Tarjoa yksityiskohtainen tekninen tuki ja myynnin jälkeinen palvelu pitkäaikaisen vakaan toiminnan varmistamiseksi. Ja

13. Kustannustehokkuus: kohtuullinen suunnittelu ja erinomainen kustannushallinta, joka tarjoaa korkean kustannustehokkuuden.

14. Sopii erilaisten budjettien hankkeisiin tarjoamalla taloudellisia ja käytännöllisiä energian jakeluratkaisuja.

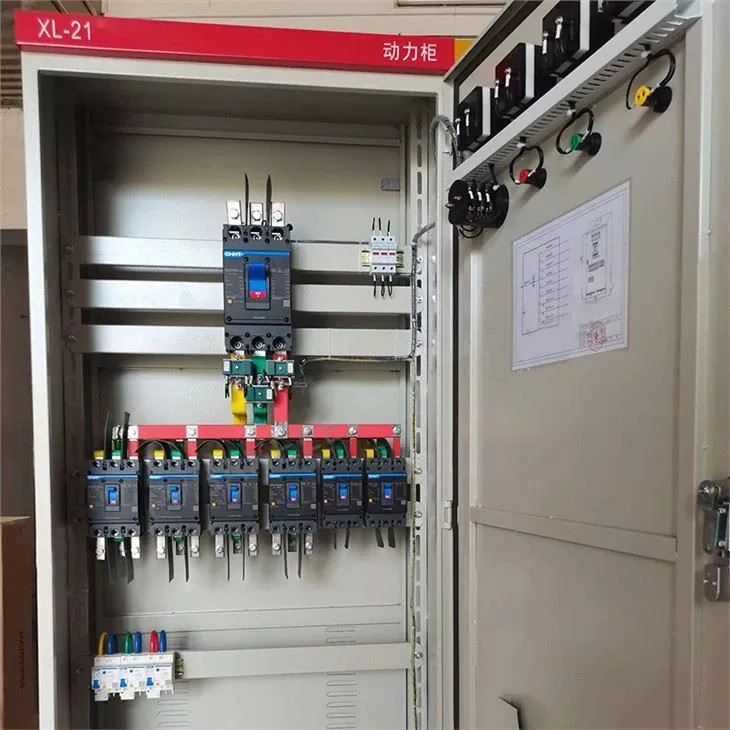

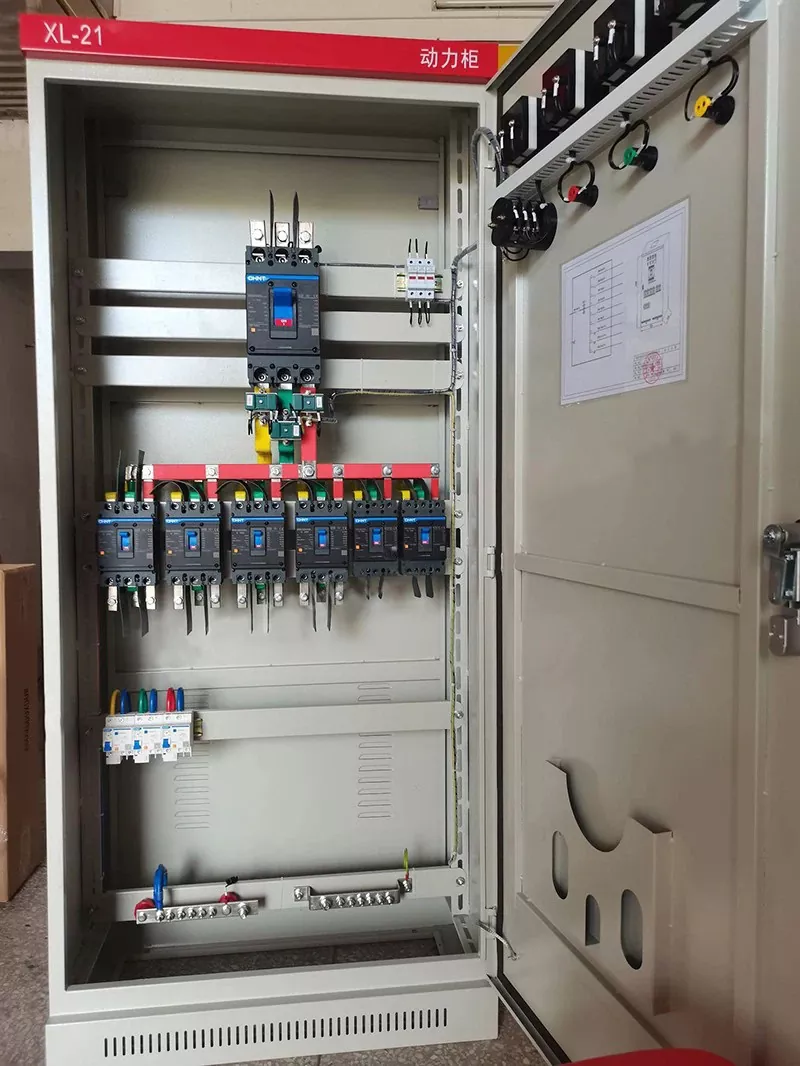

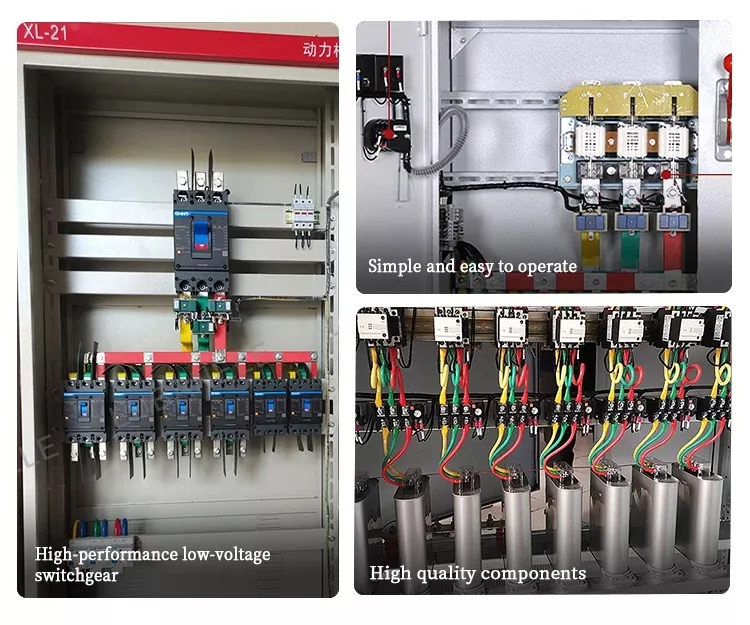

Tuotteen todellinen laukaus

Faq

Tuotatko keskijännitteen ja matalan jännitteen kytkinlaitteen talossa?

Kyllä, yrityksemme tuottaa itsenäisesti ja räätälöi erilaisia ​​kytkentäkaappeja kypsällä teknisellä tiimillä ja hyvällä myyntipalvelulla.


Mikä on nopein toimitusaikasi?

Yleensä hyväksymme asiakaskyselyt. Kun kytkentäkaapin tekniset parametrit on kytketty, hinnastojen julkaiseminen vie 1-2 päivää ja kommunikoida asiakkaiden kanssa tuotanto- ja toimitusajasta todellisen tilanteen perusteella.

Kuinka myynnin jälkeinen palvelu on?

Tuemme yhden vuoden takuuta. Normaali lainaus ei sisällä paikan päällä tapahtuvaa myynnin jälkeistä palvelua. Ilmainen online -viestintä ja ohjaus on saatavana.
