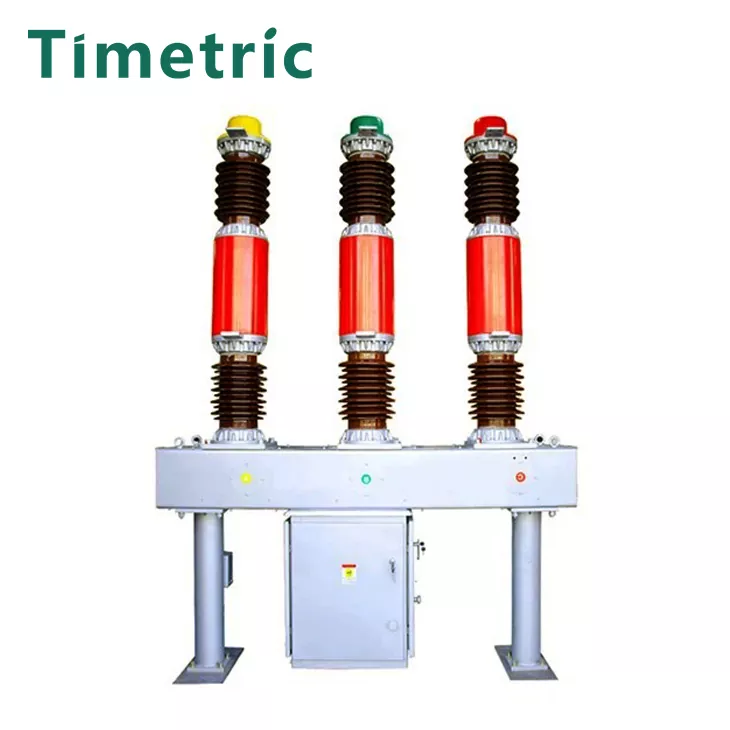

LW16-40.5 SF6 Circrainer
  • LW16-40.5 SF6 CircrainerLW16-40.5 SF6 Circrainer
  • LW16-40.5 SF6 CircrainerLW16-40.5 SF6 Circrainer
  • LW16-40.5 SF6 CircrainerLW16-40.5 SF6 Circrainer
  • LW16-40.5 SF6 CircrainerLW16-40.5 SF6 Circrainer
  • LW16-40.5 SF6 CircrainerLW16-40.5 SF6 Circrainer

LW16-40.5 SF6 Circrainer

Kohta: LW16-40.5 SF6 Circtioner
SF6 -kaasu: Tarjoaa erinomaisen kaaren sammutussuorituskyvyn.
Kompakti ja yksinkertainen rakenne asennuksen ja tilaa säästävän helpon.
Sileä toiminta: Hyvä avaussuorituskyky tasapainoisella toiminnalla.
Suljettu muotoilu: Matala toimintamelu.
Matala ylläpito: Vähentynyt tarkastus- ja huoltokuorma.

Lähetä kysely

Tuotteen Kuvaus

Kohta: LW16-40.5 SF6 Circtioner

Thelw16-40,5 SF6-katkaisija on suunniteltu usein toimintaan, ja sitä voidaan käyttää seuraavasti:

· ATIE Circtioner.

· Valinnainen katkaisija kondensaattoripankkien ja reaktoripankkien sulkemiseen.

Siinä on sisäänrakennettu esiintyminen mittausta ja suojausta varten. LW16-40.5 voi vaihtaa suoraan thesw2-35-öljytöntä katkaisijan ja voi myös suodatinkiinnikkeiden kanssa korvata erityyppiset monilaisten katkaisijat. Se on ihanteeton katkaisija FOR35KV-sähköjärjestelmät.

Mallin kuvaus

Tärkeimmät tekniset parametrit

Ei. ltelli Yksikkö Tiedot
1 Arvioitu jännite KV 40.5
Nimelliseristys
taso
Salamannopea kestää jännitettä (täysi harjavaluel KV 185
Tehotaajuus kestää jännitettä (IMIN) KV 95
2 Nimellisvirta A 1600 2000
3 Mekaaninen elämä Seuraava Fime 3000
4 Rikkiheksafluoridikaasu -lgauge -paine 20 ℃) MPA 0.50
5 Hälytyspaine/funktionaalinen vähimmäispaine (mittaripaine 20 ℃) MPA 0,47/0,45
6
7
Nimellisnopeuskytkentävirta se 25 31.5
Nimellis oikosulun sulkemisvirta (piikki) Se 63 80
8 Lyhytaikainen kestävä virta (lämpötabiilivirta) se 25 31.5
9 Lyhytaikainen kestävä virta (lämpötabiilivirta) se 60 80
10 Nimellisnopeuskytkentävirta se 63 8
11 Kumulatiivinen lukumäärä, joka on nimellistutkimus, oikosulku kytkentä Aika 15 10
12 Nimellinen oikosulku S 4
13 Sulkemisaika LAT -luokiteltu käyttö Voltagel S ≤0,1
14 Kytkentäaika (nimellisellä käyttö Voltagel S 0.06
15 Nimellisjärjestys C-0.3S-CO-180S-CO
16 Arvioitu avaus- ja sulkeminen Monomial Copacitor Bank -virta 400
17 Vuoto %vuotta ≤1
18 Rikkiheksafluoridi GOS: n vesipitoisuus (V/VM) ≤150x10-9
19 CT14 Spring -käyttömekanismi nimellisellä käyttöjännitteellä
Kela, avaus kelan jännite V IAC): 220 380 (DC): 48 110 220
Energian varastointi moottorin jännite V IAC): 220 380 (DC): 110 220
20 Rikki heksafluoridikaasun paino Kg 8
21 Circuil Breakerin paino [mukaan Kg 1400

Rakenne ja asennusmitat

Työympäristö :

Kohta: LW16-40.5 SF6 Circtioner

LW16-40.5 SF6-katkaisija: Työympäristö:

· Ympäristön lämpötila: -30 ° C - +40 ° C

· Korkeus: enintään 1000 metriä (voidaan räätälöidä korkeammille korkeuksille)

· Kosteus: Suhteellinen kosteus ei saisi ylittää 95%.

· Saastumisaste: Sopii kohtalaiseen pilaantumisympäristöön (saastumisaste III: n saakka).

· Seisminen resistenssi: Suunniteltu kestämään enintään 8 astetta maanjäristyksen voimakkuutta Richter -asteikolla.

Nämä ympäristöolosuhteet varmistavat, että katkaisija toimii luotettavasti tyypillisissä olosuhteissa, joita löytyy tehonjakelujärjestelmissä.

Sähköpiirin vian mahdolliset syyt

Kohta: LW16-40.5 SF6 Circtioner

· Virheellinen SF6 -kaasun paine:

· · Riittämätön SF6 -kaasun paine voi johtaa huonoon kaaren sammutustehoon, mikä aiheuttaa katkaisijan epäonnistumisen viat oikein.

· SF6 -kaasun saastuminen:

· · SF6 -kaasun kosteus tai epäpuhtaudet voivat heikentää sen dielektrisiä ominaisuuksia, mikä vaikuttaa katkaisijan suorituskykyyn.

· Mekaaninen vika:

· · Sisäisten komponenttien, kuten kontaktien, jousien tai toimintamekanismin, kuluminen voi aiheuttaa epäonnistumisen avaus-/sulkemisoperaatiossa.

· Sähköinen ylikuormitus:

· · Katkaisijan läpi kulkeva liiallinen virta sen nimelliskapasiteetin ulkopuolelle voi aiheuttaa ylikuumenemista, kontaktien vaurioita tai eristyshäiriöitä.

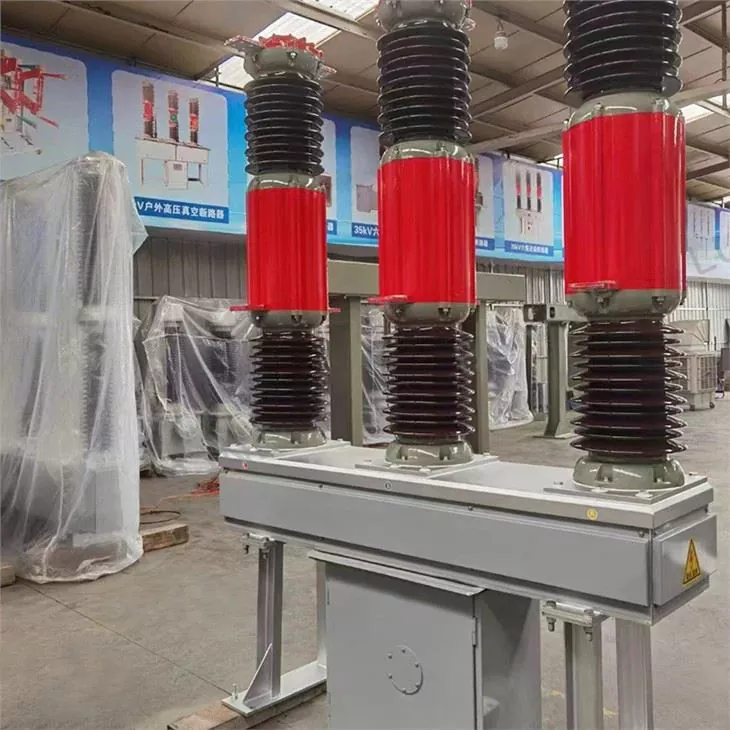

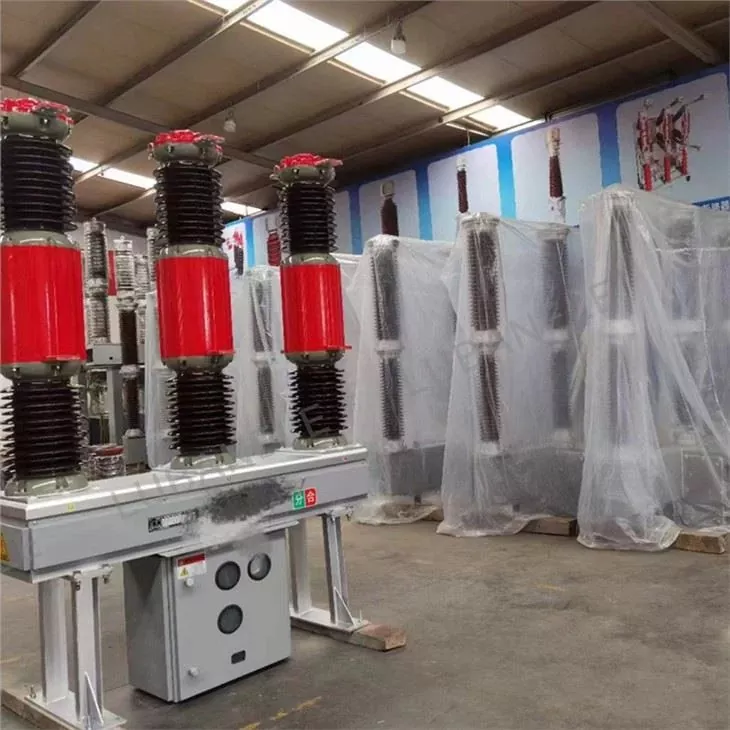

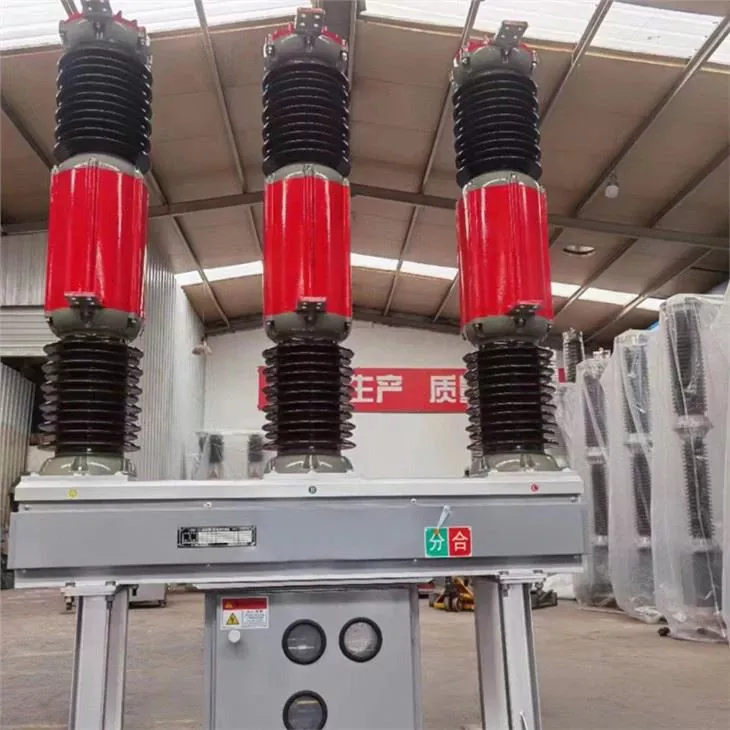

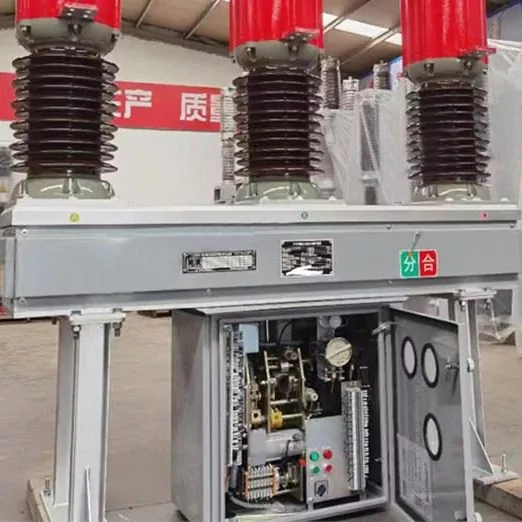

Tuotteen todellinen laukaus

Faq

Kohta: LW16-40.5 SF6 Circtioner

1.Mikä on LW16-40,5 SF6-katkaisijan nimellisjännite?

· LW16-40,5 SF6-katkaisija on suunniteltu nimellisjännitteelle 40,5 kV ja sopii 35 kV: n sähköjärjestelmiin.

2. Mitä kaasua käytetään katkaisijassa?

· LW16-40.5 USESSF6 (rikkiheksafluoridi) kaasu, jolla on erinomaiset dielektriset ja kaarenpoistoominaisuudet.

3.Miten LW16-40,5 SF6-katkaisija voi usein toimia?

· LW16-40.5 on suunniteltu epämääräiseen toimintaan, mikä tekee siitä ihanteellisen sovelluksille, kuten solmiokatkaisimille ja katkaisijoille kondensaattorille ja reaktoripankeille.

4. Onko tämä katkaisija korvata muun tyyppiset katkaisijat?

· Kyllä, LW16-40.5 Canreplace SW2-35-öljy-katkaisija suoraan. Suodatinkiinnikkeiden avulla se voi myös korvata erityyppiset monilaisten katkaisijat.

Hot Tags: LW16-40,5 SF6-katkaisija, Kiina, toimittajat, valmistajat, tehdas, tukkumyynti, hinta, hinta
