LW30-72.5 SF6-katkaisija

Kohde: LW30-72.5 SF6 Cirgraber

Thelw30-72.5 SF6-katkaisija sisältää samanaikaisen energian kaaren sammutuskammion. Jokaisessa katkaisijan napalla on asingle-pylväs, yhden vaurioiden rakenne, ja yhdessä kolme napaa kootaan yhdelle kehykselle. Nämä pylväät ovat mekaanisesti kytkettyjä ja käyttävät Aspring -mekanismia.

Tärkeimmät komponentit sisältävät:

· THEARC -KÄYTTÖ PORLIN -HILAKE.

· Pohja posliiniholkki ja runko keskellä.

· Teemanismilaatikko sijaitsee keskeisellä paikalla kehyksen pohjassa, joka sisältää kyseisen käyttömekanismin ja sähköisen ohjausosan.

· Mekanismin outtod -sauva yhdistyy thrank -käsivarteen.

· ASF6 -kaasun tiheysohjain on asennettu rungon etuosaan.

· Kehystä tuetaan molempien päiden sivuilla.

Mallin kuvaus

Tärkeimmät tekniset parametrit

Rakenne ja asennusmitat

Työympäristö ：

Kohde: LW30-72.5 SF6 Cirgraber

LW30-72.5 SF6-katkaisija on suunniteltu toimimaan luotettavasti seuraavissa ympäristöolosuhteissa:

Ympäristön lämpötila:

1. Korkea: + 40 ° 100

2. matala: -30 ° 100

Korkeus:

1. ≤ 2000 metriä merenpinnan yläpuolella

2. Tämän korkeuden yläpuolella oleville asennuksille vaaditaan säädöt nimelliseristetasoon.

Kosteusolosuhteet:

1. Päivittäinen keskimääräinen suhteellinen kosteus: ≤ 95%

2. Kuukauden keskimääräinen suhteellinen kosteus: ≤ 90%

Seisminen resistenssi:

1. Kysyy maanjäristyksiä, joiden enimmäis voimakkuus on 8 astetta.

Tuulenpaine:

1. Tuulen enimmäisnopeus: 34 m/s (vastaa 700 Pa).

Saastumistaso:

1. Sopii asennukseen alueilla, joiden luokan III saastuminen tai alhaisempi.

Muut vaatimukset:

1. Ilman ympäröivässä ilmassa vapaa syttyviä, räjähtäviä tai syövyttäviä kaasuja.

2. Asennuspaikan ei tulisi olla alttiita usein ja vakaville värähtelyille.

Sähköpiirin vian mahdolliset syyt

Kohde: LW30-72.5 SF6 Cirgraber

SF6 -kaasun ehtyminen:

1. SF6 -kaasun menetys vuotojen tai riittämättömän täyttöjen vuoksi voi johtaa huonon kaaren sammutus- ja eristyssuorituskykyyn.

Kaaren kaarin epäonnistuminen:

1. Riittämätön kaaren sammutus johtuen kaaren sammutusjärjestelmän toimintahäiriöistä tai virheellisestä toiminnasta.

Mekaaninen kytkentävirhe:

1. Kevään mekanismin tai kytkentäkomponenttien mekaaninen vika voi estää oikean avautumisen/sulkemisen.

Saastuminen tai korroosio:

1. Kosteuden tai epäpuhtauksien esiintyminen SF6 -kaasussa tai sisäisissä komponenteissa voi heikentää suorituskykyä ja eristysominaisuuksia.

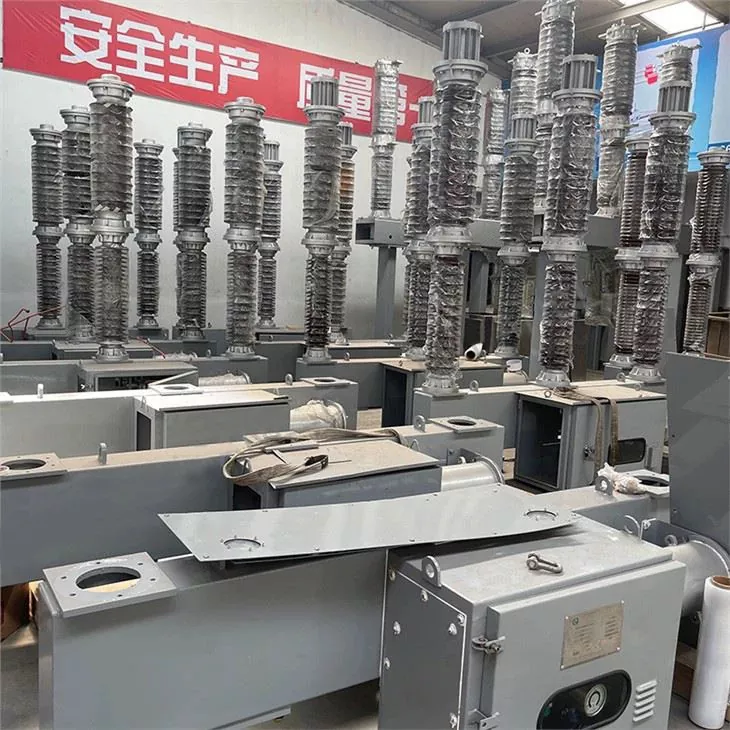

Tuotteen todellinen laukaus

Faq

Kohde: LW30-72.5 SF6 Cirgraber

· K: Mikä on LW30-72.5 SF6-katkaisijan nimellisjännite?
V: Nimellisjännite on 72,5 kV.

· · K: Mikä on LW30-72.5 SF6 -katkaisijan ensisijainen sovellus?
V: Sitä käytetään pääasiassa lähetys- ja jakelujohtojen suojaamiseen sähköverkkoissa, ja sitä voidaan käyttää myös kondensaattorin kytkemiseen.

· · K: Millainen keskeyttämisväliaine LW30-72,5 SF6-katkaisijan käyttö?
V: Se käyttää SF6: ta (rikkiheksafluoridi) kaasua keskeyttävänä ja eristävänä väliaineena.

· · K: Kuinka LW30-72,5 SF6-katkaisija sammuttaa kaarit?
V: Siinä hyödynnetään itsesäätökaarin sammutusperiaatetta, jossa SF6-kaasu jäähdyttää kaaren nopeasti ja palauttaa dielektrisen lujuuden keskeytyksen jälkeen.
