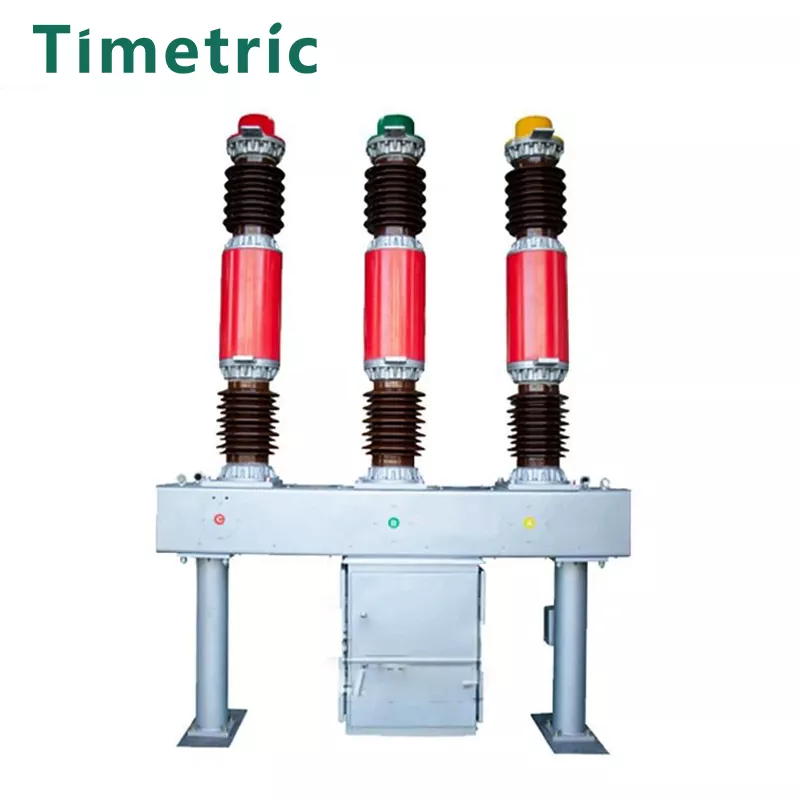

LW34-40,5 SF6-katkaisija
  • LW34-40,5 SF6-katkaisijaLW34-40,5 SF6-katkaisija
  • LW34-40,5 SF6-katkaisijaLW34-40,5 SF6-katkaisija
  • LW34-40,5 SF6-katkaisijaLW34-40,5 SF6-katkaisija
  • LW34-40,5 SF6-katkaisijaLW34-40,5 SF6-katkaisija
  • LW34-40,5 SF6-katkaisijaLW34-40,5 SF6-katkaisija

LW34-40,5 SF6-katkaisija

Kohde: LW34-40.5 SF6 Circtioner
SF6 -kaasu: Erinomainen kaari sammuttava suorituskyky.
Kompakti suunnittelu: Yksinkertainen rakenne ja tilaa säästävä.
Luotettava toiminta: Hyvä avaussuorituskyky ja tasapainoinen toiminta.
Suljettu katkaisija: Vähentynyt toimintamelu.
Matala ylläpito: minimaalinen tarkastus- ja huoltovaatimukset.

Lähetä kysely

Tuotteen Kuvaus

Kohde: LW34-40.5 SF6 Circtioner

Thelw34-40.5 SF6-katkaisija tarjoaa:

· Erinomainen murto -suorituskyky: hyödyntää kaasun sammutuskammiota ja kaaren sammutuskammiota luotettavaksi toimintaan.

· Pitkä sähköikä: SF6 -kaasua ei tarvitse korvata, mikä varmistaa kestävän suorituskyvyn.

· Korkea mekaaninen luotettavuus: Voi toimia usein yli 3000 toiminnan mekaanisella käyttöikällä.

· Nykyiset muuntajavaihtoehdot: Jokainen yksikkö voidaan varustaa 6-12 nykyisellä muuntajalla käyttäjän tarpeista riippuen.

· Lämpötilan kestävä painemittari: Painekalku on vakaa ja lämpötilan muutokset eivät vaikuta, mikä tekee siitä helppokäyttöisen.

Mallin kuvaus

Tärkeimmät tekniset parametrit

Ei. ltelli Yksikkö Tiedot
1 Arvioitu jännite KV 40.5
Nimelliseristys
taso
Salamavaikutus kestää jännitettä (täysi harjanteen arvo) KV 185
Tehotaajuus kestää jännitettä (IMIN) KV 95
2 Nimellisvirta A 1600 2000
3 Mekaaninen elämä Seuraava Fime 3000
4 Rikkiheksafluoridikaasu -lgauge -paine 20 ℃) MPA 0.50
5 Hälytyspaine/funktionaalinen vähimmäispaine (mittaripaine 20 ℃) MPA 0,47/0,45
6
7
Nimellisnopeuskytkentävirta se 25
63
31.5
Nimellis oikosulun sulkemisvirta (piikki) Se 80
8 Lyhytaikainen kestävä virta (lämpötabiilivirta) se 25 31.5
9 Lyhytaikainen kestävä virta (lämpötabiilivirta) se 60 80
10 Nimellisnopeuskytkentävirta se 63 8
11 Kytkentäaikojen kumulatiivinen lukumäärä nimellisosastolla Aika 15 10
12 Nimellinen oikosulku S 4
13 Sulkemisaika LAT -luokiteltu käyttö Voltagel ≤0,1
14 Kytkentäaika (nimellisellä käyttöjännitteellä) 5 ≤0,06
15 Nimellisjärjestys C-0.3S-CO-180S-CO
16 Arvioitu avaus- ja sulkeminen monomakondensaattoripankin virta A 400
17 Vuoto %vuotta ≤1
18 Rikkiheksafluoridikaasun vesipitoisuus (V/V) ≤150x10-9
19 CT14 Spring -käyttömekanismi nimellisellä käyttöjännitteellä
Kela, avaus kelan jännite V Lähetys: 220 380 IDC): 48 110 220
Energian varastointi moottorin jännite V IAC): 220 380 (DC): 110 220
20 Rikki heksafiuoridikaasun paino Kg 8
21 Circuil Breakerin paino [Nduding -käyttömekanismi) Kg 1400

Rakenne ja asennusmitat

Työympäristö :

Kohde: LW34-40.5 SF6 Circtioner

LW34-40.5 SF6-katkaisijan työympäristö:

Ympäristön lämpötila -alue:

o min: -30 ° C.

o Max: +40 ° C

o (erityisolosuhteissa voidaan räätälöidä korkeammille tai alhaisemmille lämpötila -alueille.)

Korkeus:

o Jopa 1 000 metriä (korkeammille korkeuksille voidaan tarvita erityisiä säätöjä.)

Kosteus:

o suhteellinen kosteus ei saisi ylittää 95%(ei-kondensaatio).

Saastumistaso:

o Sopivat formolaattiset pilaantumisympäristöt (UP: n aste III IEC -standardien mukaisesti).

Seisminen resistenssi:

o Suunniteltu kestämään jopa 8 asteen maanjäristyksen voimakkuus Richter -asteikolla.

Nämä ympäristömääritykset varmistavat, että LW34-40.5 SF6-katkaisija suorittaa luotettavasti monissa toimintaolosuhteissa, mikä tekee siitä sopivan useimpiin virranjakelujärjestelmiin.

Sähköpiirin vian mahdolliset syyt

Kohde: LW34-40.5 SF6 Circtioner

Sähköpiirin vian mahdolliset syyt:

Riittämätön SF6 -kaasun paine:

Matala SF6-kaasun paine voi vähentää katkaisijan kaarenpoistokykyä, mikä johtaa vikojen keskeyttämisen epäonnistumiseen oikein. Säännölliset painetarkastukset ovat välttämättömiä luotettavan toiminnan varalta.

SF6 -kaasun saastuminen:

SF6 -kaasun saastuminen (esim. Kosteus tai hiukkaset) voi heikentää sen dielektrisiä ominaisuuksia, heikentäen katkaisijan kykyä sammuttaa kaarit ja aiheuttaa toimintahäiriöitä.

Mekaaninen vika:

Sisäisten komponenttien kuluminen, kuten jouset, jouset tai toimintamekanismi voi aiheuttaa vikaantumisen oikeassa toiminnassa. Esimerkiksi rikkoutuneet tai väärin kohdistuneet komponentit voivat estää katkaisijan avaamisen tai sulkemisen tehokkaasti.

Vialliset virran muuntajat (CTS):

Jos rakennettu virran muuntajat epäonnistuvat tai vaurioituvat, se voi johtaa virheellisen vian havaitsemiseen, virheelliseen laukaisuun tai suojaushäiriöön, mikä johtaa järjestelmävaurioihin.

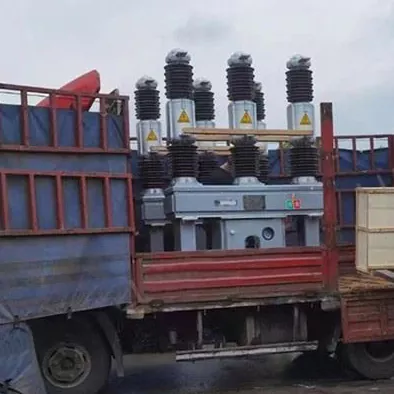

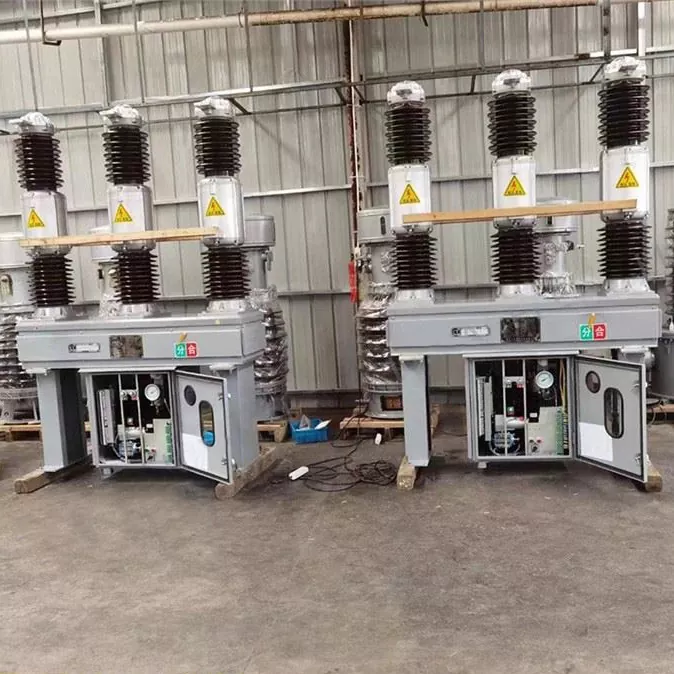

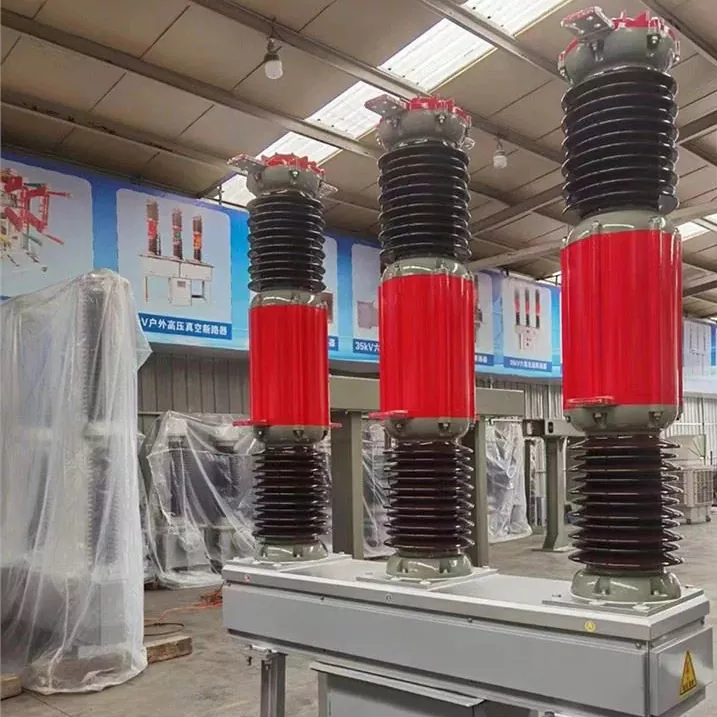

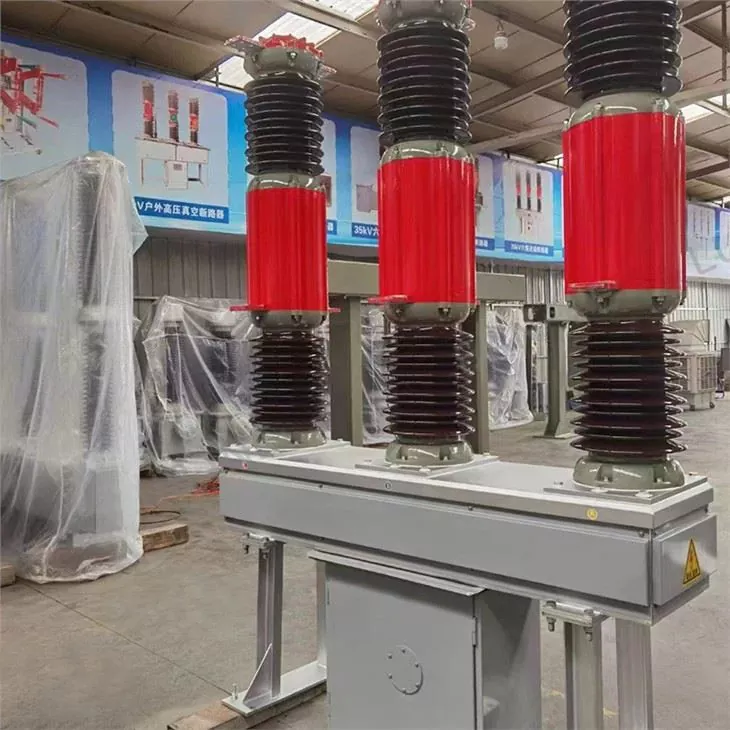

Tuotteen todellinen laukaus

Faq

Kohde: LW34-40.5 SF6 Circtioner

1.Mikä on LW34-40,5 SF6-katkaisijan nimellisjännite?

· LW34-40,5 SF6-katkaisija on suunniteltu 40,5 kV: n kierrokselle, joka sopii 35 kV: n tehon jakelujärjestelmiin.

2.Mikä kaasutyyppi LW34-40.5 käyttää kaaren sammuttamista?

· Katkaisija USESSF6 (rikkiheksafluoridi) kaasu, joka tunnetaan sen erinomaisista kaaren poisto- ja eristävästä ominaisuudesta.

3.Mikä on LW34-40,5 SF6-katkaisijan LW34-40,5: n mekaaninen käyttöikä?

· LW34-40,5 SF6-katkaisijan themekaaninen käyttöikä on 3000 toimintaa, mikä mahdollistaa usein käytön ilman merkittävää kulumista.

4.Mikä on LW34-40,5 SF6-katkaisijan sähköikä?

· LW34-40.5: n sähköinen käyttöikä on pidennetty, koska se ei vaadi SF6-kaasun korvaamista sen käyttöiän aikana, edellyttäen, että säännöllinen kunnossapito suoritetaan.
