Kohta: LW36-40.5 SF6 CirctionerSF6 -kaasu: Erinomainen kaari sammuttava suorituskyky.Kompakti suunnittelu: Yksinkertainen rakenne ja avaruustehokas.Luotettava toiminta: Hyvä avaussuorituskyky tasapainoisella toiminnalla.Suljettu katkaisija: Vähentynyt toimintamelu.Matala ylläpito: minimaalinen tarkastus- ja huoltovaatimukset.
Kohta: LW36-40.5 SF6 Circtioner

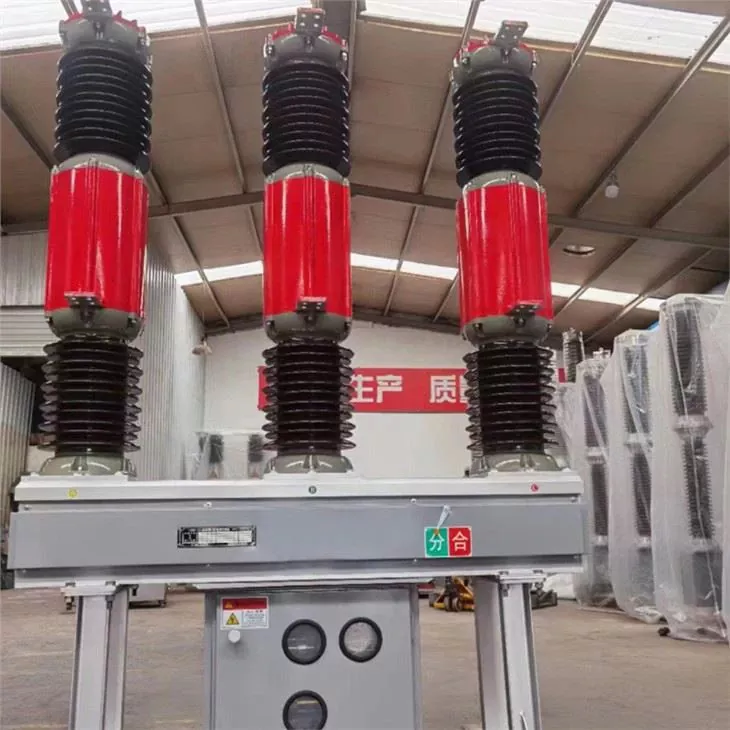

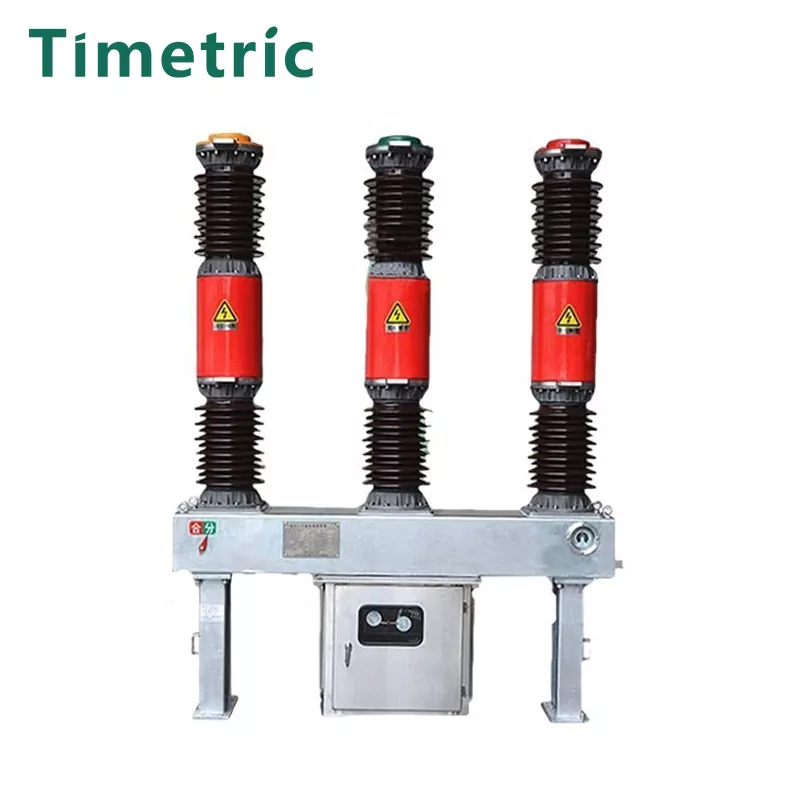

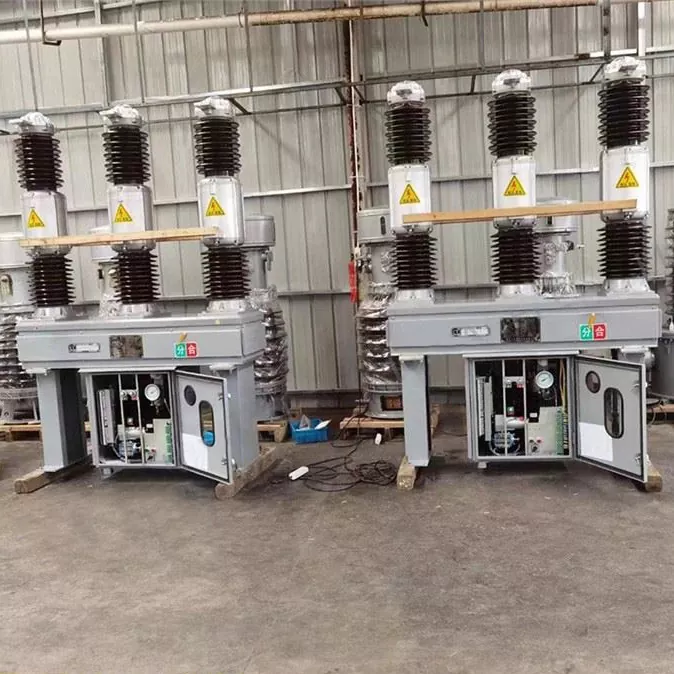

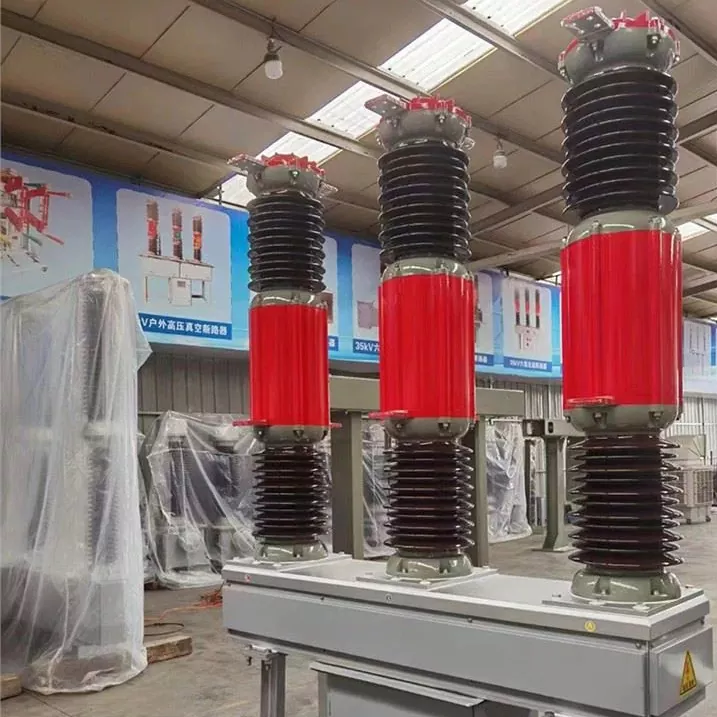

Thelw36-40,5 SF6-katkaisija on kolmivaiheinen, 50 Hz: n korkeajännite-sähkölaite, joka on suunniteltu 40,5 kV: n voimansiirto- ja jakelujärjestelmien ohjaamiseen ja suojaamiseen. Se sopii sovelluksiin, mukaan lukien:
· Sido katkaisijat.
· Kondensaattoripankkien vaihtaminen.
· Mittaus ja suojaus kiinnitettävillä virran muuntajilla.
Standardien noudattaminen: vastaa kansallista StandardGB1984-1989 ("AC: n korkeajännitevirtakatkaisija") ja kansainvälisen electotechnical Commission StandardIEC60056: 1987 ("Korkeajännite AC Circenter Breaker").
Erinomainen murto -suorituskyky:
O käyttää kammion sammutuskammion nopeaa kaasukorua kaaren sammutuskammiota.
o Lyhyt kaari -aika parantamaan suojaa.
o Päättävä ja rikkova 25 ka 20 kertaa nimellisjännitteellä ilman suorituskyvyn heikkenemistä.
Matala ylläpito:
o Ei tarvita SF6 -kaasun ylläpitoa sen käyttöiän aikana.
o tarjoaa pitkän sähköisen elämän minimaalisella interventiolla.
Luotettava eristys:
o kestää 40,5 kV 10 minuuttia nollamittarin paineella varmistaen voimakkaan eristyssuorituskyvyn.
Korkea mekaaninen luotettavuus:
o Suunniteltu epämääräinen toimenpide, jolla on vahva sulkemiskyky.
o voi turvallisesti avata ja sulkea jopa 400 ampeerin kondensaattoripankkivirrat ilman uudelleensijoittamista.
o Pystyy turvallisesti vaihtamaan pitkät linjat (jopa 25–50 km) ilman ongelmia, kuten kaaria tai palovammoja.
Kompakti ja yksinkertainen suunnittelu:
o Kompakti koko, jolla on asimple -rakenne.
o Pitkät huoltovapaat käytön ajanjaksot, jotka varmistavat vähentyneen seisokkien ja kustannukset.
Ei. | ltelli | Yksikkö | Tiedot | ||
1 | Arvioitu | jännite | KV | 40.5 | |
Nimelliseristys taso |
Salamavaikutus kestää jännitettä (täysi harjanteen arvo) | KV | 185 | ||
Tehotaajuus kestää jännitettä (IMIN) | KV | 95 | |||
2 | Nimellisvirta | A | 1600 2000 | ||
3 | Mekaaninen elämä | Seuraava Fime | 3000 | ||
4 | Rikkiheksafluoridikaasu -lgauge -paine 20 ℃) | MPA | 0.50 | ||
5 | Hälytyspaine/funktionaalinen vähimmäispaine (mittaripaine 20 ℃) | MPA | 0,47/0,45 | ||
6 7 |
Nimellisnopeuskytkentävirta | se |
25 63 |
31.5 | |
Nimellis oikosulun sulkemisvirta (piikki) | Se | 80 | |||
8 | Lyhytaikainen kestävä virta (lämpötabiilivirta) | se | 25 | 31.5 | |
9 | Lyhytaikainen kestävä virta (lämpötabiilivirta) | se | 60 | 80 | |
10 | Nimellisnopeuskytkentävirta | se | 63 | 8 | |
11 | Kytkentäaikojen kumulatiivinen lukumäärä nimellisosastolla | Aika | 15 | 10 | |
12 | Nimellinen oikosulku | S | 4 | ||
13 | Sulkemisaika LAT -luokiteltu käyttö Voltagel | ≤0,1 | |||
14 | Kytkentäaika (nimellisellä käyttöjännitteellä) | 5 | ≤0,06 | ||
15 | Nimellisjärjestys | C-0.3S-CO-180S-CO | |||
16 | Arvioitu avaus- ja sulkeminen monomakondensaattoripankin virta | A | 400 | ||
17 | Vuoto | %vuotta | ≤1 | ||
18 | Rikkiheksafluoridikaasun vesipitoisuus (V/V) | ≤150x10-9 | |||
19 | CT14 Spring -käyttömekanismi nimellisellä käyttöjännitteellä | ||||
Kela, avaus kelan jännite | V | Lähetys: 220 380 IDC): 48 110 220 | |||
Energian varastointi moottorin jännite | V | IAC): 220 380 (DC): 110 220 | |||
20 | Rikki heksafiuoridikaasun paino | Kg | 8 | ||
21 | Circuil Breakerin paino [Nduding -käyttömekanismi) | Kg | 1400 |
Kohta: LW36-40.5 SF6 Circtioner
Ympäristön lämpötila -alue:
Min: -30 ° C.
Max: +40 ° C
(Erityisolosuhteissa voidaan räätälöidä korkeammille tai alhaisemmille lämpötila -alueille.)
Korkeus:
Voidaan käyttää jopa 1 000 metriä merenpinnan yläpuolella.
Yli 1000 metrin korkeuden korkeudet voivat olla tarpeen asianmukaisen suorituskyvyn varmistamiseksi.
Kosteus:
Suhteellinen kosteus ei saisi ylittää 95%(ei-kondensaatio).
Saastumistaso:
Sopii ympäristöihin, jotka ovat toisiaan pilaantumistasoja (UP: n aste III IEC -standardien mukaisesti).
Seisminen resistenssi:
Suunniteltu kestämään jopa 8 astetta Richter -asteikolla.
Tuulenkestävyys:
Kestää tuulen nopeuksia jopa 160 km/h, joten se sopii ulkoiluasennuksiin alueilla, joilla on kovaa tuulia.
Kohta: LW36-40.5 SF6 Circtioner
Riittämätön SF6 -kaasun paine:
Matala SF6-kaasun paine voi heikentää katkaisijan kaaren poistokyvyä, mikä johtaa virheiden keskeyttämiseen kunnolla. Säännölliset kaasunpainetarkastukset ovat välttämättömiä luotettavan toiminnan varalta.
SF6 -kaasun saastuminen:
SF6-kaasun epäpuhtaudet (esim. Kosteus, ilma tai hiukkaset) voivat heikentää sen dielektrisiä ominaisuuksia ja kaaren sammuttamista, mikä johtaa vialliseen toimintaan.
Mekaaniset viat:
Sisäisten komponenttien kuluminen (esim. Koskettimet, jouset ja oroperoivat mekanismit) voi johtaa toimintahäiriöön, kuten katkaisijan sulkemisen tai avaamisen epäonnistuminen tarvittaessa.
Yliarvoinen tai oikosulkuolosuhteet:
Jos katkaisijalle tehdään liianvertaa OrShort-Circuit-olosuhteet nimelliskapasiteettinsa ulkopuolella, se voi jättää vikavirran tehokkaasti keskeyttämään, mikä mahdollisesti johtaa järjestelmävaurioihin.
Kohta: LW36-40.5 SF6 Circtioner
· LW36-40,5 SF6-katkaisija on suunniteltu 40,5 kV: n kierrokselle, joka sopii 35 kV: n tehonsiirto- ja jakelujärjestelmiin.
· Katkaisija USESSF6 (rikkiheksafluoridi) kaasu, joka tunnetaan sen erinomaisista dielektrisistä ja kaaren kiristämisominaisuuksistaan, varmistaen luotettavan toiminnan jopa suurissa vikaolosuhteissa.
· LW36-40.5 SF6-katkaisijan teemekaaninen käyttöikä on suunniteltu ylittämään3 000 toimintaa, mikä tekee siitä sopivan usein vaihtamiseen vaativissa ympäristöissä.
· Kyllä, LW36-40.5: tä voidaan käyttää ForSwitching-kondensaattoripankeihin ja se pystyy vaihtamaan turvallisesti 400 ampeeria virtaa ilman uudelleensijoittamista.
