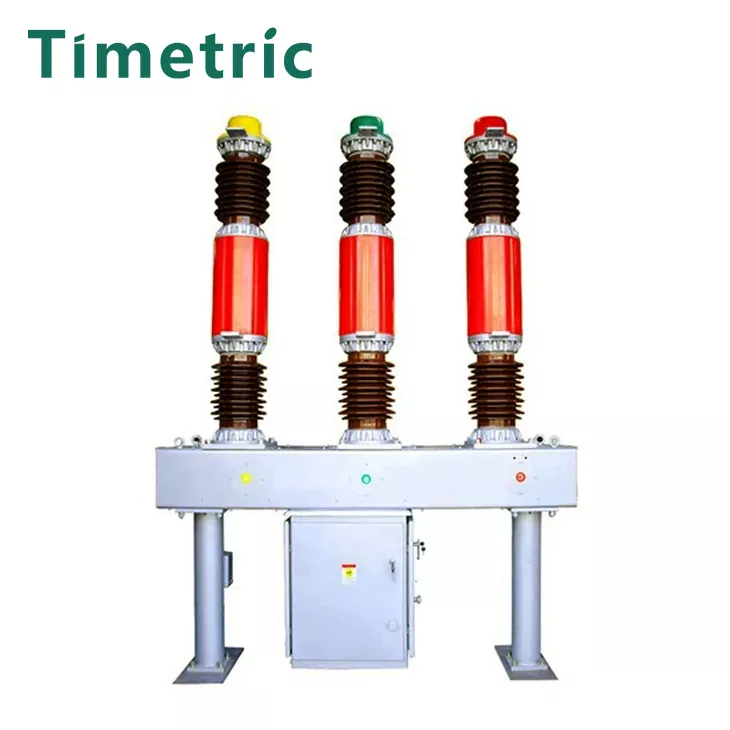

LW8-40.5AG SF6 CIRATICE

Tuote: LW8-40.5AG SF6 Circtioner

· Rakenne: Jokainen napa on suunniteltu asingle-pylvään yhden fraktuurirakenteella.

· Kaaren sammutus: hyödyntää itsestään energian kaaren periaatetta tehokkaan suorituskyvyn saavuttamiseksi.

· Käyttö: Varustettu ACT14 -kevään toimilaitteella, mikä mahdollistaa luotettavan toiminnan.

· Mekaaninen kytkentä: Sisältää athree-vaiheen mekaanisen sidoksen, varmistaen synkronoidun suorituskyvyn kaikissa vaiheissa.

· Vaatimustenmukaisuus: Tämä katkaisija täyttää TheGB1984 Andiec62271-100 -standardien vaatimukset korkeajännitelaitteille.

Mallin kuvaus

Tärkeimmät tekniset parametrit

Rakenne ja asennusmitat

Työympäristö ：

Kohde: LW8A-40.5 SF6 Circtioner

Ympäristön lämpötila:

Yläraja: +40 ° C

Alaraja: -30 ° C

Korkeus:

≤2000 metriä merenpinnan yläpuolella

Jos korkeampiin korkeuksiin asennetaan, eristysasteen säätö voi olla tarpeen.

Tuulenpaine:

≤700 Pa (vastaa tuulen nopeuksia jopa 34 m/s).

Seismiset olosuhteet:

Katkaisija on suunniteltu kestämään kynnyksen voimakkuus 8 asteeseen.

Saastumistaso:

Luokka I osoittaen, että se sopii normaalille ympäristön pilaantumistasolle.

Lämpötilan vaihtelut:

Suurin päivittäinen lämpötilaero: Enintään25 ° C.

Sähköpiirin vian mahdolliset syyt

Kohde: LW8A-40.5 SF6 Circtioner

1. SF6 -kaasueristyksen kuvat

· SF6 -kaasuvuoto: SF6 (rikkiheksafluoridi) kaasua käytetään katkaisijan kontaktien eristämiseen. Kaasun vuoto tai heikentyminen voi vähentää sen eristäviä ominaisuuksia, mikä johtaa suorituskyvyn hajoamisiin ja mahdollisiin vikavirtojen keskeyttämiseen.

· Riittämätön kaasupaine: Matala kaasupaine voi aiheuttaa katkaisijan väärän toiminnan, koska SF6 -kaasu on olennainen kaaren sammuttamisessa vian aikana.

2. Mekaaniset epäonnistumiset

· Kevätmekanismin toimintahäiriö: Katkaisija toimii jousimekanismin kautta, joka tallentaa energiaa avaamiseen ja sulkemiseen. Kevään tai toimilaitteen mekanismi voi estää asianmukaisen toiminnan, mikä johtaa katkaisijan avaamiseen tai sulkemiseen.

· Kosketusvaatteet tai vauriot: Ajan myötä katkaisijan koskettimet voivat kulua, keittää tai kärsiä mekaanisista vaurioista, mikä vaarantaa sen kyvyn tehdä tai rikkoa piiriä tarpeen mukaan.

3. Sektriset viat

· Ylivirta- tai oikosulkut: Ylikuormitus tai oikosulku katkaisijan keskeytymiskapasiteetin ulkopuolella voi aiheuttaa katkaisijan sisäisten komponenttien ylikuumenemista tai vaurioita.

· Virheelliset matka -asetukset: Jos matka -asetukset on määritetty väärin tai suojausrele ei toimi oikein, katkaisija ei välttämättä matkusta ylivirta- tai vikaan.

4.Arc -viat

Kaaren sammutushäiriö: SF6 -katkaisijat luottavat SF6 -kaasun kaaren sammutusominaisuuksiin. Jos katkaisija ei sammuta sähkökaaria oikein (kaasunpainekysymysten tai saastumisen vuoksi), tämä voi johtaa pysyviin kaariin, vahingoittaen katkaisijaa ja ympäröivää laitetta.

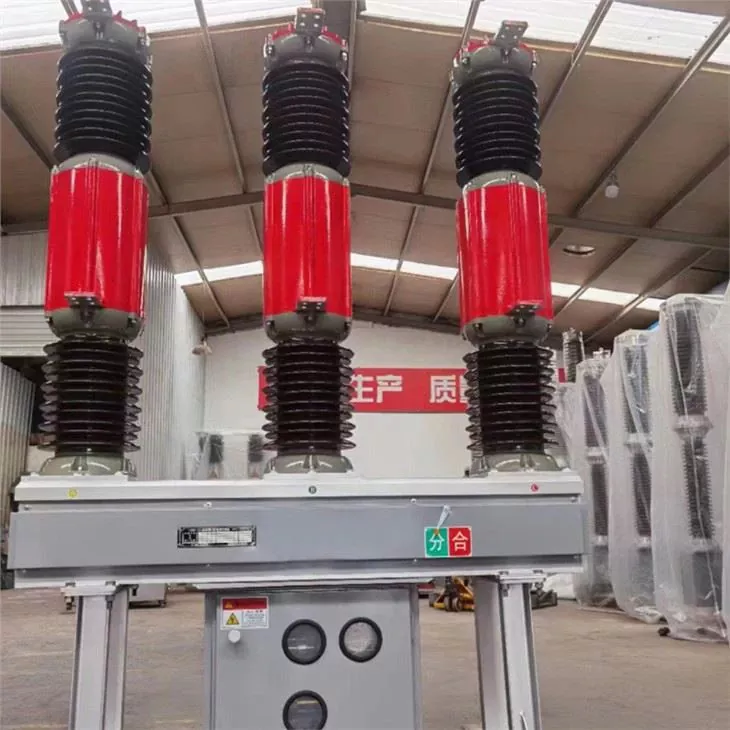

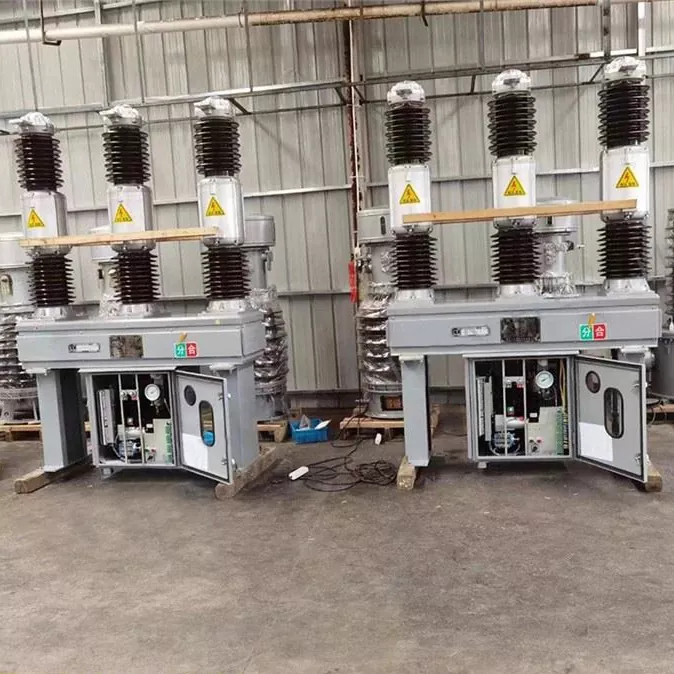

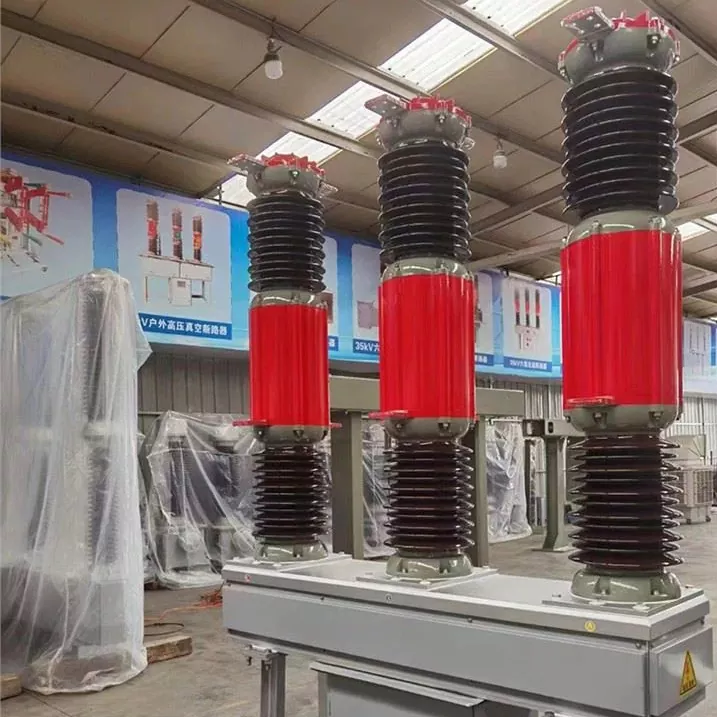

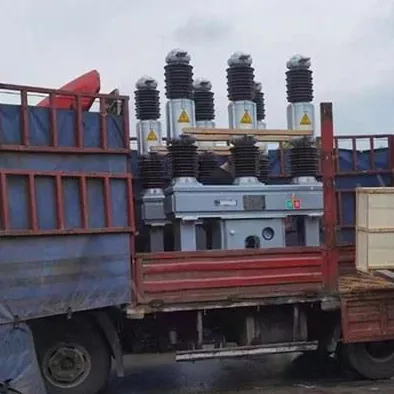

Tuotteen todellinen laukaus

Faq

Kohde: LW8A-40.5 SF6 Circtioner

1.Mikä on LW8A-40,5 SF6-katkaisija?

Vastaus: LW8A-40,5 SF6-katkaisija on korkeajännitevirtakatkaisija, joka on luokiteltu 40,5 kV: lle, tyypillisesti sähköasemissa ja sähköjärjestelmissä. Siinä käytetään SF6-kaasua eristämiseen ja kaaren sammuttamiseen, varmistaen luotettavan toiminnan korkeajänniteympäristöissä.

2.Mikä ovat LW8A-40.5 SF6 -katkaisijan pääominaisuudet?

Vastaus:

Nimellisjännite: 40,5 kV

SF6 -kaasueristys ja kaaren sammutus

Korkea murtokyky, joka sopii vikavirtojen keskeyttämiseen

Nopea toimintamekanismi nopean vianvälineen

Sopii ulko- ja sisäkäyttöön tarkoitettuihin sovelluksiin

Kompakti muotoilu helpon asennuksen saavuttamiseksi

3.Miten LW8A-40.5 SF6-katkaisija toimii?

Vastaus: Katkaisija toimii käyttämällä SF6 -kaasua kaaren sammuttamiseen, kun kontaktit auki vian aikana. Kun vika havaitaan, katkaisijan ohjausjärjestelmä aktivoi jousimekanismin pakottaen koskettimet erottamaan. SF6 -kaasu absorboi energiaa kaarista ja jäähdyttää sen varmistaen, että piiri keskeytyy turvallisesti.
