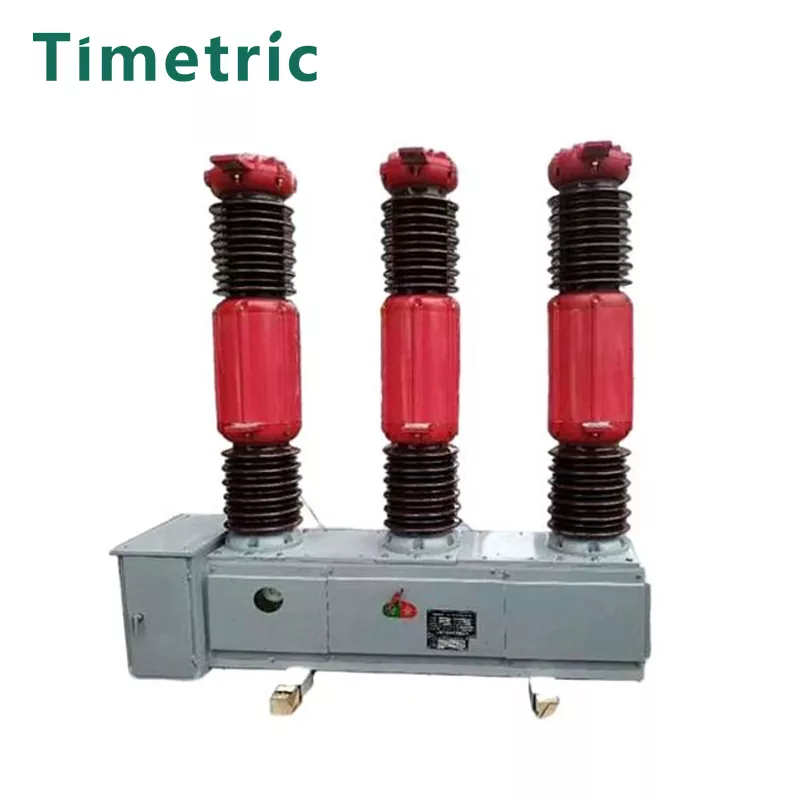

LW8A-40,5 SF6-katkaisija
  • LW8A-40,5 SF6-katkaisijaLW8A-40,5 SF6-katkaisija
  • LW8A-40,5 SF6-katkaisijaLW8A-40,5 SF6-katkaisija
  • LW8A-40,5 SF6-katkaisijaLW8A-40,5 SF6-katkaisija
  • LW8A-40,5 SF6-katkaisijaLW8A-40,5 SF6-katkaisija
  • LW8A-40,5 SF6-katkaisijaLW8A-40,5 SF6-katkaisija

LW8A-40,5 SF6-katkaisija

Kohde: LW8A-40.5 SF6 Circtioner
Hyvä kaaren sammutus suorituskyky: Varmistaa sähkövirtojen luotettavan keskeytyksen.
Yksinkertainen rakenne ja kompakti koko: helpottaa helppoa asennusta ja tilan tehokasta käyttöä.
Hyvä avaussuorituskyky, tasapainoinen toiminta: Parantaa toiminnan luotettavuutta ja turvallisuutta.
Suljettu katkaisija, jolla on pieni käyttökohina: Tarjoaa hiljaista käyttöä ja estää ulkoisen saastumisen
. Matala tarkastus- ja ylläpitotyökuorma: vähentää toimintakustannuksia ja parantaa tehokkuutta.

Lähetä kysely

Tuotteen Kuvaus

Kohde: LW8A-40.5 SF6 Circtioner

· Eristys ja kaaren sammutusväliaine: hyödyntää rikkiheksafluoridi (SF6) kaasua erinomaisen eristys- ja kaaren sammutussuorituskyvyn saavuttamiseksi.

· Rakenne: Sisältää yhden pylvään, yhden fraktuurisuunnittelun jokaiselle napalle, joka varmistaa kompakti- ja tehokkaan toiminnan.

· Kaaren sammutusperiaate: Toimii itsenäisen energian kaaren sammutusperiaatetta luotettavan suorituskyvyn saavuttamiseksi.

· Toimilaite: varustettu CT14-jousen toimilaitteen rakenteella, joka mahdollistaa kolmivaiheisen mekaanisen sidoksen synkronoitua toimintaa varten.

· Vaatimustenmukaisuus: MeetSGB1984 Andiec62271-100 kansainväliset standardit varmistaen turvallisuuden ja luotettavuuden.

Mallin kuvaus

Tärkeimmät tekniset parametrit

Ei. ltelli Yksikkö Tiedot
1 Arvioitu vlage KV 40.5
Nimelliseristys
taso
Salamavaikutus kestää jännitettä (täysi harjanteen arvo) KV 185
Tehotaajuus kestää jännitettä (IMIN) KV 95
2 Nimellisvirta A 1600 2000
3 Mekaaninen elämä fime 3000
4 Rikkiheksafluoridikaasu -lgauge -paine 20 ℃) MPA 0.50
5 Hälytyspaine/funktionaalinen vähimmäispaine (mittaripaine 20 ℃) MPA 0,47/0,45
6
7
Nimellisnopeuskytkentävirta se 25
63
31.5
Nimellis oikosulun sulkemisvirta (piikki) Se 80
8 Lyhytaikainen kestävä virta (lämpötabiilivirta) se 25 31.5
9 Lyhytaikainen kestävä virta (lämpövarastovirta) se 60 80
10 Arvioitu oikosulkuvirta se 63 8
11 Kytkentäaikojen kumulatiivinen lukumäärä nimellisosastolla Aika 15 10
12 Nimellinen oikosulku S 4
13 Sulkemisaika LAT -luokiteltu käyttö Voltagel ≤0,1
14 Kytkentäaika (nimellisellä käyttöjännitteellä) S ≤0,06
15 Operaation arvioitu Orer C-0.3S-CO-180S-CO
16 Arvioitu avaus- ja sulkeminen monomakondensaattoripankin virta A 400
17 Vuoto % vuotta ≤1
18 Rikkiheksafluoridi GOS: n vesipitoisuus (tilavuus/tilavuus) ≤150x10-9
19 CT14 Spring -käyttömekanismi nimellisellä käyttöjännitteellä
Kela, avaus kelan jännite V Lähetys: 220 380 IDC): 48 110 220
Energian varastointi moottorin jännite V IAC): 220 380 (DC): 110 220
20 Rikki heksafluoridikaasun paino Kg 8
21 Circuil Breakerin paino Kg 1400

Rakenne ja asennusmitat

Työympäristö :

Kohde: LW8A-40.5 SF6 Circtioner

· Ympäristön lämpötila:

· Korkea: + 40 ° 100

· Vähintään -30 ° 100

· Korkeus:

· ≤2000m (tämän korkeuden yläpuolella oleville asennuksille vaaditaan eristystason säädöt).

· Tuulen paine:

· Enintään 700PA (vastaa tuulen nopeuksia noin 34 m/s).

· Seisminen resistenssi:

· Kestää maanjäristyksen voimakkuuden jopa 8 asteeseen.

· Saastumisaste:

· Soveltuu luokan I saastumistasoille.

· Päivittäinen lämpötilaero:

· Ei saa ylittää 25 ° C.

· Asennus:

· Soveltuu molemminkin asennettuihin ja tiloihin kiinnitetyihin kokoonpanoihin.

Sähköpiirin vian mahdolliset syyt

Kohde: LW8A-40.5 SF6 Circtioner

· Tehokas kaari sammuttaa:

· Hyödyntää SF6 -kaasua ylivoimaiseen kaaren tukahduttamiseen ja eristykseen.

· Yhden navan rakenne:

· Sisältää yhden pylvään, yhden fraktuurisuunnittelun jokaiselle napalle.

· Itsenergian periaate:

· Toimii itsenäisen kaaren sammutusmekanismin perusteella, mikä varmistaa luotettavan toiminnan suurissa vikaolosuhteissa.

· Kevään toimintamekanismi:

· Varustettu CT14 -kevään toimilaitteella vankan ja tarkan mekaanisen sidoksen saavuttamiseksi kolmeen vaiheeseen.

· Vaatimustenmukaisuus:

· Noudata kansainvälistä standardsgb1984 Andiec62271-100, varmistaen laadun ja turvallisuuden.

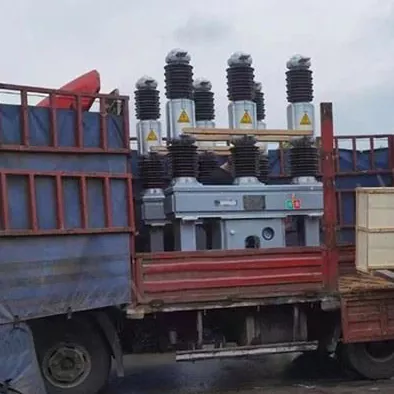

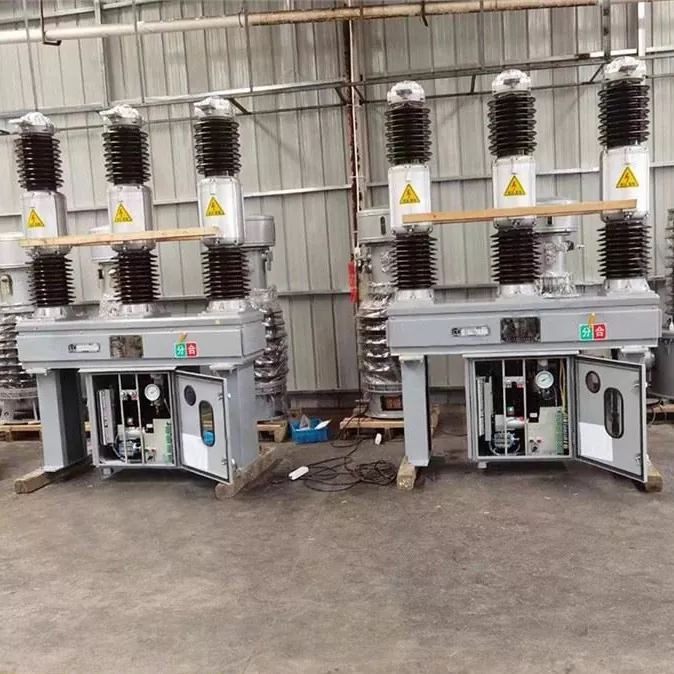

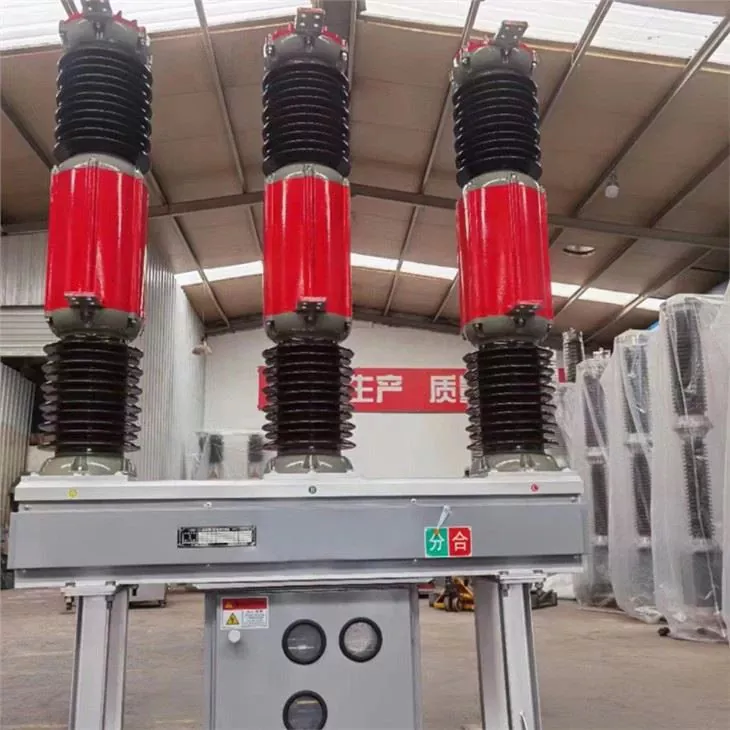

Tuotteen todellinen laukaus

Faq

Kohde: LW8A-40.5 SF6 Circtioner

Q1: Mikä on LW8A-40,5 SF6-katkaisijan nimellisjännite?
A1: Nimellisjännite on 40,5 kV.


Q2: Mikä on tässä katkaisijassa käytetty keskeyttämisväliaine?
A2: Se käyttää rikkiheksafluoridia (SF6) kaasua sekä eristyksenä että kaaren sammutusväliaineena.


Q3: Kuinka katkaisijaa käytetään?
A3: Kirokatka on varustettu CT14 -jousen toimilaitteella, mikä mahdollistaa kolmen vaiheen mekaanisen kytkentä synkronista toimintaa varten.


Q4: Onko LW8A-40.5 -sovelluksen mukainen kansainvälisten standardien kanssa?
A4: Kyllä, se noudattaa GB1984 ja IEC 62271-100 -standardeja.
