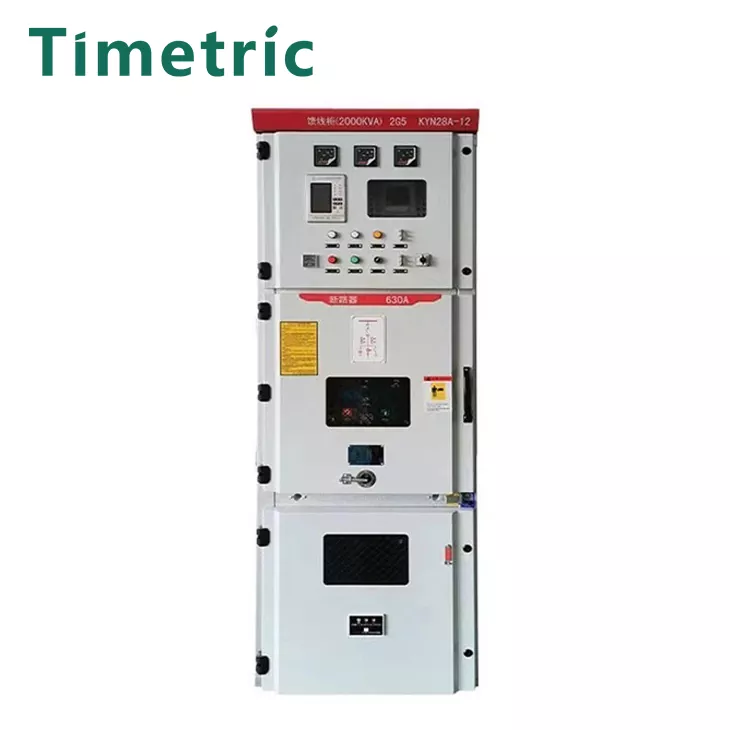

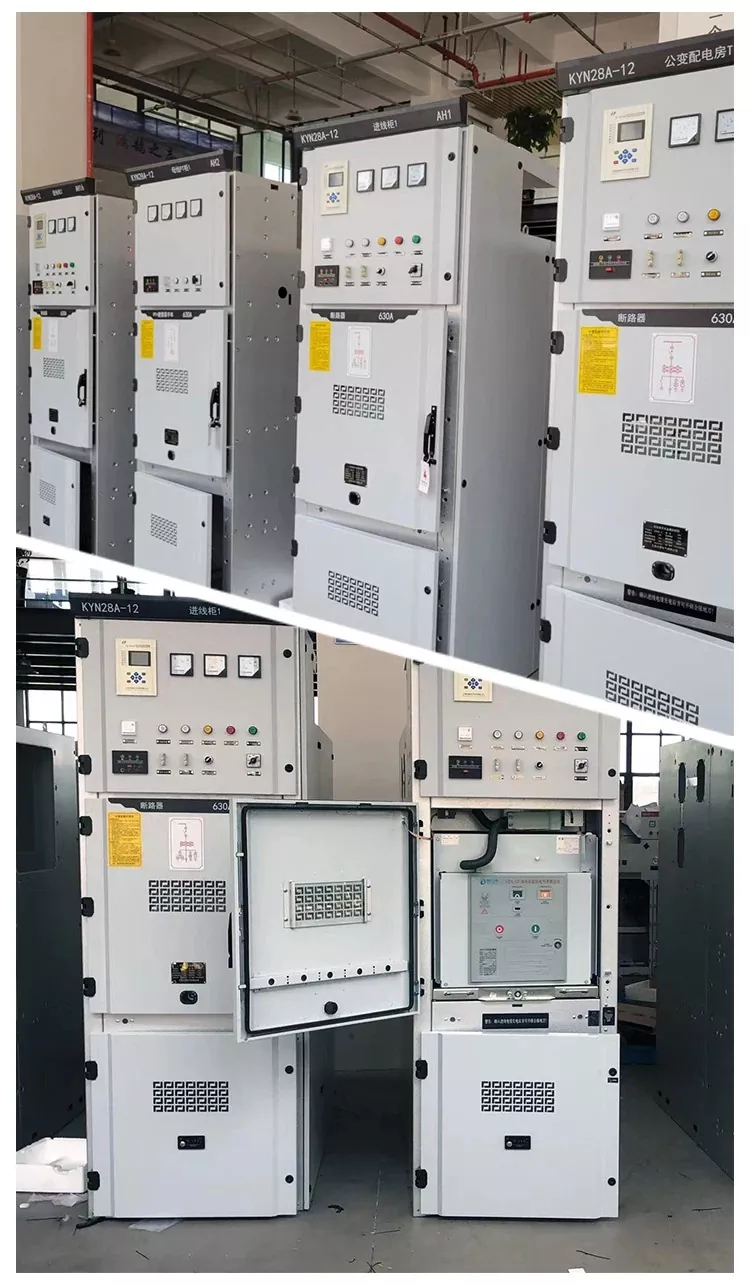

Aikataulun sähköjännitekytkimen kaappi: Kytkinlaitteet, joita käytetään erityisesti keskijännitekorvausasemilla. Keskijännitekytkinkaappi on kytkinlaitteet, joita käytetään erityisesti keskijännitteen jakeluasemilla, jotka on tuotettu Timetric Electric.Timetric Electric Mediumin jännitekytkimen kaappi täyttää GB3906-1991 -standardit ja sopii 3-35KV: n ACLV-kadulle. Timetrinen sähköisen jännitekytkimen kaappi koostuu kaapista ja katkaisijasta, ja siinä on toiminnot, kuten yleisön saapuvat ja lähtevät viivat, kaapelin saapuvat ja lähtevät viivat ja linja -autoyhteys. Sen nimellisjännite on 1-17,5 kV ja nimellisvirta on 630-4000A.
The voltage range of the medium voltage switch cabinet can also be extended to within 36kV, including more common voltage levels such as 3kV, 6kV, 10kV, 20kV, and 35kV.
Sovellusalueet: Keskijännitekytkimen kaappeja käytetään pääasiassa kaupunkien asuinalueilla, julkisissa rakennuksissa, moottoriteissä, kemianteollisuudessa jne. Virransiirron ja jakelu- ja sähköaseman sisääntulon ja poistoaukon hallinnassa ja suojaamisessa.
Mikä on keskijännitekytkimen kaappi? Metallilla suljettu kytkinlaitteet, joilla on hyvä eristys suorituskyky muille muille laitteille kuin keskijännitekytkimille, estää kaarien polttamisen virtalaitteiden kautta, varmistaa virrankäytön turvallisuuden ja välttää myös keskijännitekytkimien vika-alueen laajenemisen sähköä käytettäessä. Keskikokoinen jännitekytkimen kaappi koostuu kahdesta pääosasta: kaapin rungosta ja katkaisija, ja siinä on toiminnot, kuten ylä- ja poistoviivat, kaapelin sisääntulo- ja poistoviivat sekä vasiljakkeen liitäntä. Kaapin runko koostuu kotelosta, sähkökomponenteista (mukaan lukien eristävät osat), erilaisista mekanismeista, toissijaisista liittimistä ja liitännäistä.
Mitkä ovat keskijännitekytkimen luokat?
Keskijännitekytkimen rakenteen mukaan on olemassa useita keskijännitekytkimen kategorioita:
(1) Puolisuljettu keskijännitekytkin, kaapin etu- ja sivut ovat suljettuja, takaosa ja väyläpalkki paljastetaan, rakenne on yksinkertainen, kustannukset ovat alhaiset, turvallisuus on huono ja se on lähellä eliminointia, kuten GGLA-tyyppiä.
(2) Box-tyyppinen keskijännitekytkinlaitteet, metallikuorella, mutta vähemmän osastoja, myös vikarkari on suljettu, ja turvallisuus on parempi. Kuten XGN -tyyppi.
(3) Välityyppinen keskijännitekytkinlaitteet, jokainen huone on erotettu yhdellä tai useammalla ei-metallisella osiolla, ja turvallisuus on parempi. Kuten Jyn -tyyppi.
(4) Panssaroidut keskijännitekytkinlaitteet, jokainen huone on erotettu metalliostioilla ja maadoitettu, hyvällä turvallisuudella, kompleksisella rakenteella, korkealla prosessointitarkkuudella ja hiukan korkeammalla hinnalla. Kuten Kiinan ja ZSL -tyyppinen ABB -tyyppinen KYN -tyyppi.
ltelli | Yksikkö | Parametrit | |
Nimellisjännite | KV | 36 | 40.5 |
Nimellistaajuus | HZ | 50 | |
Luokiteltu kurssi | A | 63012501600200025003150 | |
Branch Buskbar -nimellisvirta | A | 63012501600200025003150 | |
Pääkylväsköntoverkkovirta | A | 63012501600200025003150 | |
1 minuutin tehotaajuus kestää jännitettä | KV | 70 | 95 |
Valava impulssi kestää jännitteen | KV | 170 | 185 |
Arvostettu lyhyt aika kestää virtaa (4S) | se | 16/20/25/31,5/40 | |
Nimellis oikosulun rikkova Curent (Piikki) | se | 40/50/63/80/100 | |
Nimellisjännite ohjauspiirille | V | DC110, DC220, AC220 |
Keskijännitekytkimen käyttöympäristövaatimuksiin sisältyy lämpötila, kosteus, korkeus, ilmanlaatu ja muut näkökohdat
1. Lämpötilavaatimukset: Keskijännitekytkimen lämpötilavaatimukset ovat yleensä -5 ℃ ~+40 ℃. Kun lämpötila ylittää tämän alueen, sähkökaapin sähköinen suorituskyky, mekaaninen suorituskyky ja suojataso vaikuttaa.
2. Kosteusvaatimukset: Keskijännitekytkimen kosteusvaatimukset ovat yleensä, että suhteellinen kosteus ei ylitä 50%. Kun kosteus on liian korkea, vuoto, eristyksen vähentäminen ja muut ongelmat voivat tapahtua sähkökaapin sisällä, mikä vaikuttaa laitteiden käyttöikäyn ja turvallisuuteen
3. Korkeusvaatimukset: Korkean korkeuden alueille keskijännitekytkinlaitteet on käytettävä vähentyneellä kapasiteetilla tai altistettava kestämään jännitetestejä asiaankuuluvien standardien mukaisesti. Esimerkiksi 3000 metrin korkeudessa tarvitaan eristyskorjaus ja kestävät jännitestit testit laitteen normaalin toiminnan varmistamiseksi
4. Ilmanlaadun vaatimukset: Keskijännitekytkimen ilmanlaatuvaatimukset ovat suhteellisen korkeat, eivätkä yleensä sisällä syövyttäviä kaasuja, pölyä ja muita haitallisia aineita. Kun nämä haitalliset aineet ovat ilmassa, ne vahingoittavat sähkölaitteita ja vaikuttavat laitteiden käyttöikäyn ja turvallisuuteen
Keskijännitekytkimen pääominaisuudet ja edut sisältävät seuraavat näkökohdat:
1. Korkean suorituskyvyn parametrit: Keskijännitekytkinlaitteet ovat erinomaiset suorituskykyparametrit, kuten korkeajännitteen kestävyys ja oikosulkuvirran kestävyys. Esimerkiksi salaman impulssi kestää keskijännitekytkimen kytkentäjännitteen 75 kV: n ja nimellisen lyhyen ajan kestävyysvirta voi saavuttaa 25-40KA: n. Se voi toimia vakaasti erilaisissa korkeajänniteympäristöissä, vastustaa tehokkaasti vika iskuja, kuten ylijännitteen ja oikosulkuvirran sähköjärjestelmässä, ja varmistaa virtalähteen jatkuvuus.
2. Hyvä eristys ja kaari suorituskyky: Keskijännitekytkinlaitteet on suunniteltu hyvällä eristyksellä ja kaaritutkimuksella. Esimerkiksi keskijännitekytkinlaitteiden sisäinen kaari on 31,5Ka/4S ja 40KA/0,5S, joka täyttää IAC-tason AFLR-standardit, voi rajoittaa kaaren vaikutusaluetta tehokkaasti sisäisten vikojen aikana, vähentää kaapin ja ympäröivien laitteiden vaurioita ja varmistaa henkilöstön ja laitteiden turvallisuus.

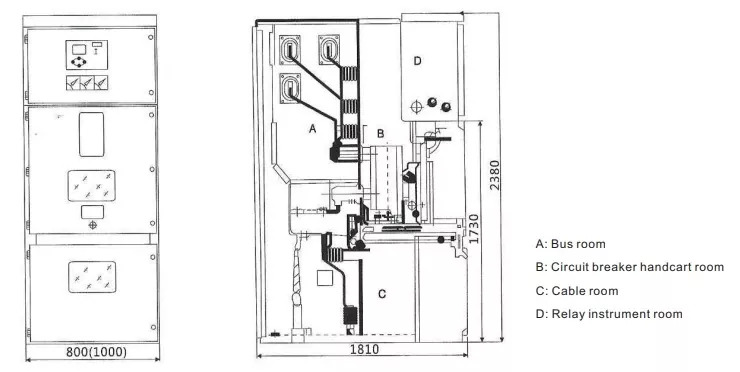

3. Esimerkiksi keskijännitekytkimen kaappi on jaettu itsenäisiin toiminnallisiin yksiköihin, kuten väilökysalihuoneeseen, katkaisijahuoneeseen, kaapelihuoneeseen ja ohjauslokeroon. Kunkin yksikön koko ja liitäntärajapinta standardisoidaan, mikä on kätevä vian sijainnille ja eristämiselle, vähentäen sähkökatkon ja ylläpitokustannuksia.
4. Lisäksi joidenkin mallien kaapin leveys on vain 550 mm, mikä vähentää huomattavasti lattiatilaa ja sopii paikkoihin, joissa on tiukka maa -resurssit.

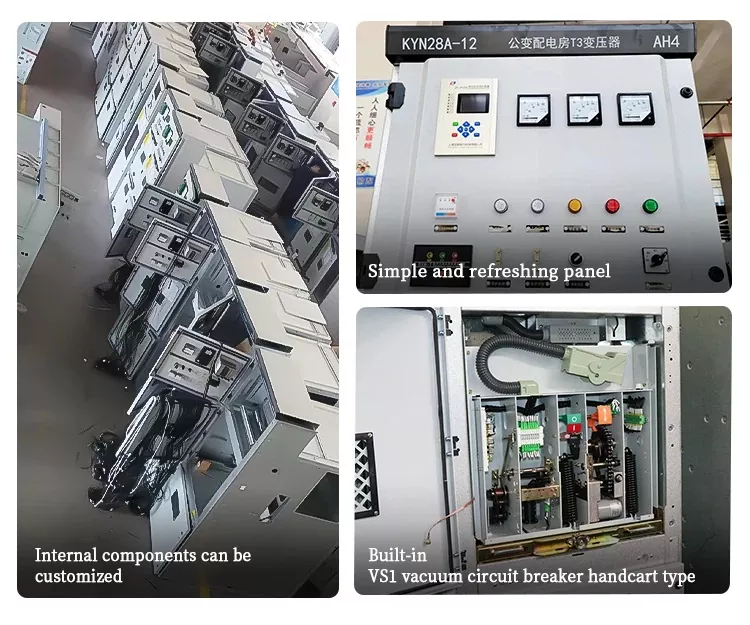

5. Älykkäät toiminnot: Nykyaikaiset keskijännitekytkinlaitteet ovat erilaisia älykkäitä toimintoja, mukaan lukien sulautettu älykäs lämpötilan seuranta, tyhjiökaarikammion ominaisvalvonta, vaunujen kaapin älykkyysvalvonta, mekaaniset ominaisuudet ja toissijaiset piirien seuranta jne., Jotka voivat tarttua laitteiden toiminnan tilaan reaaliajassa, löytää potentiaalisia vikavaaroja, kuten sähkötoimintojen avulla, kuten eleylle ja maapallon veitsen hallinta, valvonta ja suojaus jne. Paranna laitteiden automaation astetta ja käyttöturvallisuutta. 6. Korkea turvatakuu: Keskijännitevaihtolaitteet on suunniteltu viiden suojauksen lukitus- ja muilla turvatoimenpiteillä. Esimerkiksi keskijännitekytkinlaitteessa on viiden suojan lukitussuunnitelma väärinkäytön estämiseksi, kuten katkaisijan vaunun työntäminen ja vetäminen kuormituksen alla, virheellisen avaamisen ja katkaisijan jne. Väärin sulkeminen varmistaen perusteellisesti käyttäjien turvallisuuden.
Voiko yrityksesi mukauttaa tuotteita vaatimuksieni mukaan?
Kyllä, voimme mukauttaa tuotteita asiakasvaatimusten mukaisesti. Yleisesti ottaen asiakkaiden on tarjottava vain: piirin asettelu, jännite, virta jne.
Mikä on nopein toimitusaikasi?
Yleensä hyväksymme asiakaskyselyt. Kun kytkentäkaapin tekniset parametrit on kytketty, hinnastojen julkaiseminen vie 1-2 päivää ja kommunikoida asiakkaiden kanssa tuotanto- ja toimitusajasta todellisen tilanteen perusteella.
Kuinka myynnin jälkeinen palvelu on?
Tuemme yhden vuoden takuuta. Normaali lainaus ei sisällä paikan päällä tapahtuvaa myynnin jälkeistä palvelua. Ilmainen online -viestintä ja ohjaus on saatavana.
