Kuinka SF6-katkaisija varmistaa luotettavuuden suurjännitesovelluksissa
2025-11-03
Kun olet vastuussa suurjännitesähköasemasta tai kriittisestä teollisuuden sähköverkosta, luotettavuus ei ole vain tekninen seikka. Se on turvallisuuden, toiminnan jatkuvuuden ja taloudellisen vakauden perusta. Olemme kaikki kuulleet painajaisia odottamattomista katkoksista ja niistä aiheutuvista valtavista kustannuksista. Joten kun suunnittelijat ja insinöörit kysyvät minulta, kuinkaSF6 katkaisijakestää tätä valtavaa painetta, en vain anna heille tietolehteä. Selitän sen takana olevan suunnittelufilosofian.
Olen viettänyt kaksi vuosikymmentä tällä alalla, ja olen nähnyt teknologian tulevan ja menevän. Syynä onSF6 katkaisijaon pysynyt hallitsevana voimana suurjännitesovelluksissa niin pitkään, ei ole sattumaa. Se on suora seuraus sen vertaansa vailla olevasta kyvystä hallita korkeajännitevian äärimmäisiä energioita. Kerromme tarkalleen, kuinka se saavuttaa tämän legendaarisen luotettavuuden.
Mikä tekee keskeytysprosessista SF6-katkaisijassa niin tehokkaan
Minkä tahansa katkaisijan ydintehtävä on sammuttaa kaari, joka muodostuu koskettimien irtoaessa. Korkeajännitejärjestelmissä tämä kaari ei ole yksinkertainen kipinä; se on virtaa johtavaa plasmaa. TavallinenSF6 katkaisijaon tässä erinomainen rikkiheksafluoridi (SF6) -kaasun ainutlaatuisten ominaisuuksien vuoksi.
Toisin kuin ilma, SF6 on elektronegatiivinen kaasu. Tämä tarkoittaa, että sen molekyyleillä on voimakas affiniteetti vapaisiin elektroneihin. Kun kaari muodostuu, SF6-kaasu vangitsee ja absorboi nopeasti kaariplasman muodostavat vapaat elektronit. Tämä deionisoi polun tehokkaasti, nälkään kaaren ja saa sen sammumaan uskomattoman nopeasti. Tämä prosessi tapahtuu millisekunnissa, paljon nopeammin kuin mikään ilmapuhallus- tai öljypohjainen järjestelmä pystyisi hallitsemaan. Juuri tämä perusominaisuus antaaSF6 katkaisijasen ylivoimainen valokaaren sammutuskyky.
Mitkä tärkeimmät suunnitteluominaisuudet ja -parametrit takaavat pitkän aikavälin suorituskyvyn
Suuri periaate vaatii vankan fyysisen suunnittelun toteuttaakseen sen luotettavasti. MeidänAikamittariinsinöörit ovat käyttäneet vuosia arkkitehtuurimme hiomiseenSF6 katkaisijalinja ei vain täytä standardeja, vaan ylittää asiakkaidemme vaativat elinkaariodotukset. Katsotaanpa kriittisiä parametreja, joihin keskitymme.
Suunnittelufilosofiamme keskittyy sinetöityyn elinikäiseen puffer-tyyppiseen keskeytyskammioon. Tämä tarkoittaa, että samaa kaasupanosta käytetään koko käyttöiän ajan ilman ulkoista puristuslähdettä. Itse koskettimien avautuminen käyttää mäntää, joka puristaa SF6-kaasua ja puhaltaa sen kaaren läpi varmistaen täydellisen synkronoinnin.
Tässä on joitain toteuttamiamme suunnittelun ydinominaisuuksia
-
Hitsattu ruostumattomasta teräksestä valmistettu koteloTarjoaa hermeettisen tiivisteen elinikäisen suojan kosteutta ja kaasuvuotoja vastaan.
-
EpoksihartsieristeetTarjoaa poikkeuksellisen mekaanisen lujuuden ja jäljityskestävyyden jopa erittäin saastuneissa ympäristöissä.
-
Itsepuhalluskaaren sammutusjärjestelmäKorkeammilla jännitetasoilla tämä malli käyttää kaaren omaa energiaa sammutuspaineen tuottamiseen, mikä optimoi tehokkuuden.
-
Integroitu Smart Gas Density MonitorVälittää jatkuvasti kaasun paine- ja lämpötilatiedot ohjausjärjestelmiimme ja tarjoaa reaaliaikaista terveysdiagnostiikkaa.

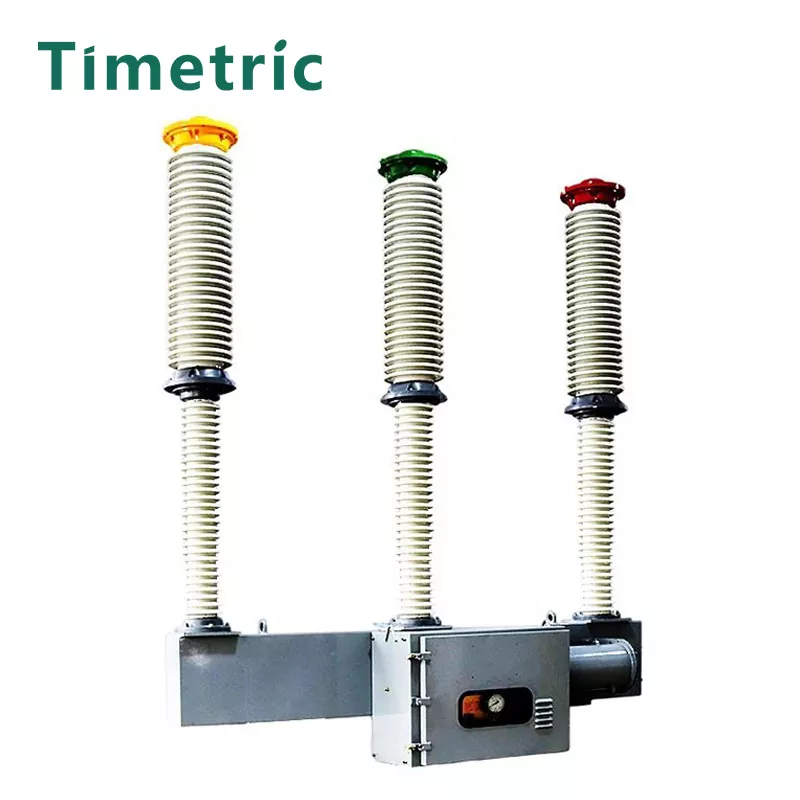

Jotta saat selkeämmän kuvan, tässä on taulukko, jossa esitetään keski- ja korkeajännitteemme vakioparametritSF6 katkaisijatuotteita.
| Parametri | Arvoalue | Vakio |
|---|---|---|
| Nimellisjännite | 72.5 kV - 245 kV | IEC 62271-100 |
| Nimellinen normaalivirta | 2000–4000 A | IEC 62271-100 |
| Nimellinen oikosulkuvirta | 31,5 / 50 on | IEC 62271-100 |
| SF6 katkaisijaKaasunpaine (20°C) | 6,0 bar (absoluuttinen) | AikamittariErittely |
| Mekaaninen kestävyys | 10 000 operaatiota | IEC 62271-100 |
Onko olemassa erityyppisiä SF6-katkaisijoita erilaisiin tarpeisiin?
Täysin. Yksi koko sopii kaikille -lähestymistapa ei toimi suurjännitetekniikassa. Erityissovellus sanelee optimaalisen suunnittelun. Me kloAikamittaritarjota räätälöityjä ratkaisuja, koska tuulipuiston tarpeet ovat erilaiset kuin keskustan sähköaseman tarpeet.
Ensisijainen ero on kaaren katkaisumekanismissa. Voimme jakaa tämän kahteen päätyyppiin.
| Tyyppi | Toimintaperiaate | Ihanteellinen sovellus |
|---|---|---|
| Yksipainepuskurin tyyppi | Liikkuva mäntä puristaa SF6-kaasua yhdessä kammiossa puhaltaen sitä aksiaalisesti kaaren läpi. | Yleisin tyyppi, jota käytetään laajasti sähköasemilla 72,5 kV - 245 kV. Tunnettu yksinkertaisuudestaan ja kestävyydestään. |
| Kaksoispainetyyppi | Käyttää korkea- ja matalapainesäiliötä. Venttiilit avautuvat vapauttamaan korkeapainekaasua kaarikammioon. | Suurelta osin korvattu nykyaikaisilla malleilla, mutta sitä käytettiin historiallisesti korkeimmille jännitetasoille. |
Suosituimpiin SF6-virtakatkaisijoita koskeviin kysymyksiisi vastattu suoraan
Vuosien varrella minulla on ollut etuoikeus keskustella tuhansien insinöörien kanssa. Tässä ovat kysymykset, joita kuulen useimmitenSF6 katkaisija.
FAQ 1 Entä SF6-kaasua koskevat ympäristöongelmat?
Tämä on tämän päivän kriittisin kysymys. SF6 on voimakas kasvihuonekaasu, ja vastuullinen hallinta on ensiarvoisen tärkeää.Aikamittarikäsittelee tätä suoraan kaksitahoisella lähestymistavalla. Ensinnäkin katkaisijamme on suunniteltu niin, että ne eivät vuoda koko käyttöiän ajan, mikä minimoi päästöjen riskin. Toiseksi ja mikä tärkeintä, käytämme suljetun kierron koko elinkaaren kaasunhallintaohjelmaa. Tarjoamme talteenotto- ja kierrätyspalveluita katkaisijan käyttöiän päätyttyä kaasulle varmistaen, että sitä käsitellään asianmukaisesti ja ettei se pääse ilmakehään.
FAQ 2 Miten SF6-katkaisijan huoltojärjestelmä verrataan tyhjiötekniikkaan
AnSF6 katkaisija, erityisesti tiivistetyllä paineella toimiva puffer-tyyppimme, tunnetaan alhaisista huoltovaatimuksistaan. Ensisijainen huoltotehtävä on kaasutiheyden tarkkailu ja toimintamekanismin kunnon varmistaminen. Toisin kuin tyhjiökatkaisijat, jotka voivat vaatia huolellisen koskettimien eroosion tarkastuksen, kaari koskettaa meidänSF6 katkaisijane sijaitsevat suljetussa ympäristössä ja ne on tyypillisesti mitoitettu katkaisijayksikön koko käyttöiän ajan. Tämä tarkoittaa harvemmin toistuvaa huoltoa ja parempaa käytettävyyttä.
FAQ 3 Voidaanko SF6 Circuit Breaker integroida nykyaikaisiin digitaalisiin sähköasemajärjestelmiin
Epäilemättä. kloAikamittari, näemme tämän tulevaisuutena. Meidän uusinSF6 katkaisijamallit on varustettu älykkäillä elektronisilla laitteilla (IED), jotka tukevat IEC 61850 -viestintäprotokollia. Tämä mahdollistaa saumattoman integroinnin digitaalisiin sähköasemiin ja tarjoaa reaaliaikaista tietoa käyttöajoista, kosketusten kulumisesta, kaasun tiheydestä ja mekaanisesta tilasta. Tämä muuttaa katkaisijan yksinkertaisesta suojalaitteesta älyverkkosolmuksi, mikä mahdollistaa ennakoivan ylläpidon ja parantaa verkon joustavuutta.
Valmis määrittelemään tinkimättömän luotettavuuden seuraavalle projektillesi
Luotettavuuskysymystä suurjännitesovelluksissa ei pidä ottaa kevyesti. Se vaatii kumppanin, joka ymmärtää sekä pelin syvällisen fysiikan että päivittäisen toiminnan käytännön realiteetit. kloAikamittari, perintömme perustuu tarjoamiseenSF6 katkaisijaratkaisuja, jotka voit määrittää täydellisesti. Emme vain myy tuotetta; Tarjoamme mielenrauhaa kahden vuosikymmenen teknisen huippuosaamisen ja maailmanlaajuisen tukiverkoston tukemana.
Älä jätä kriittistä infrastruktuuriasi sattuman varaan.Ota yhteyttätänään keskustellaksemme yhden sovellusinsinöörimme kanssa. Anna meidän keskustella erityisistä jännite-, virta- ja ympäristövaatimuksistasi, jotta voimme antaa sinulle yksityiskohtaisen teknisen ehdotuksen ja selvittää, miksiSF6 katkaisijayksiköt ovat laitosten luotettu valinta maailmanlaajuisesti.
