Artikkelin tiivistelmä:Luotettava katkaisija on välttämätön keskijännitesähköjärjestelmien suojaamiseksi epänormaalilta virralta ja oikosulkutilanteilta. TheLateraalinen sisätilojen tyhjiökatkaisintoimittanutShuyion suunniteltu sisäkäyttöön sähkönjakelusovelluksia varten, jotka vaativat luotettavaa kytkentää, suojausta ja toistuvaa käyttöä. 12kV-luokan suunnittelulla, kolmivaiheisella 50 Hz:n AC-konfiguraatiolla, useilla teholuokituksilla ja joustavilla kiinteillä tai irrotettavilla asennusvaihtoehdoilla se tukee monenlaisia teollisuuden ja sähkönjakeluvaatimuksia.
Sisällysluettelo
- Mikä on lateraalinen sisätyhjiökatkaisija?
- Miksi tyhjiön keskeyttäminen on tärkeää?
- Mitkä ovat tärkeimmät ominaisuudet?
- Mitkä ovat tekniset tiedot?
- Missä sitä voidaan soveltaa?
- Kuinka ostajien tulisi valita oikea malli?
- Miten suorituskykyä ja käyttöikää voidaan ylläpitää?
- Usein kysytyt kysymykset
Mikä on lateraalinen sisätyhjiökatkaisija?

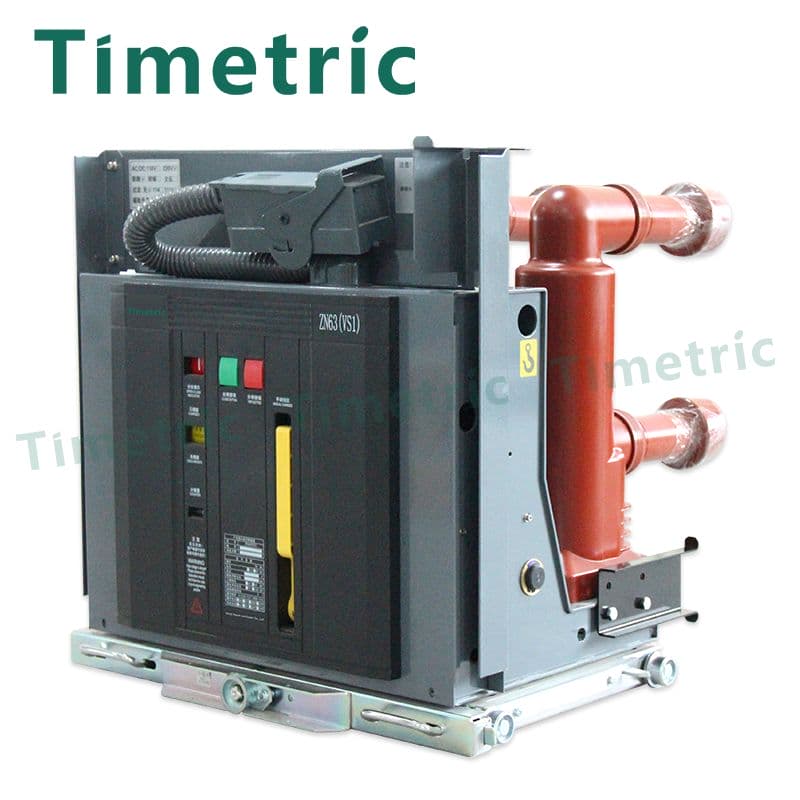

A Lateraalinen sisätilojen tyhjiökatkaisinon keskijännitekytkin- ja suojalaite, joka on suunniteltu sisätilojen sähkönjakelujärjestelmiin. Sen ensisijainen tarkoitus on ohjata normaaleja käyttövirtoja ja samalla katkaista turvallisesti vikavirrat, mukaan lukien oikosulkuvirrat. Wenzhou Shuyi Import and Export Co., Ltd.:n toimittama Timetric-malli on suunniteltu kolmivaiheisiin vaihtovirtajärjestelmiin ja soveltuu erityisesti sovelluksiin, jotka vaativat toistuvia kytkentätoimintoja.
Valmistajan tuotetietojen mukaan katkaisija on suunniteltu integroidun toimilaitteen ja pääkatkaisijarungon ympärille. Se voidaan konfiguroida kiinteästi asennettavaksi yksiköksi tai muuntaa ulos vedettäväksi kokoonpanoksi lisäämällä erillinen etenemismekanismi. Se voidaan myös sovittaa kaappeihin, kuten XGN2 ja GG1A, ja koordinoida KYN28A-12 (GZS1) tai XGN-tyyppisten kytkinlaitteiden kanssa.
Tämä joustavuus tekee laitteista merkityksellisiä sähköinsinööreille, kojeistointegraattoreille, sähkönjakeluurakoitsijoille ja ostajille, jotka etsivät kiinalaista valmistajaa, joka pystyy toimittamaan räätälöityjä keskijänniteratkaisuja.
Miksi tyhjiön keskeyttäminen on tärkeää?
Tyhjiökeskeytystekniikkaa käytetään laajalti keskijännitekatkaisijoissa, koska tyhjiöympäristö tarjoaa tehokkaan väliaineen kosketinten irtoaessa syntyvän sähkökaaren sammuttamiseen.
Vian ilmetessä katkaisijan on katkaistava virta nopeasti ja luotettavasti. Tyhjiökatkaisijassa katkaisija on suunniteltu ohjaamaan kaarta koskettimien erotuksen aikana ja palauttamaan sähköeristyksen keskeytyksen jälkeen. Tämä periaate tukee luotettavaa kytkentäsuorituskykyä samalla kun vältetään tavanomaisten valokaaren sammutuskaasujen tarve katkaisijan sisällä.
- Luotettava vikakatkos:Auttaa eristämään epänormaalit virtaolosuhteet loppupään laitteista.
- Toistuva vaihtomahdollisuus:Soveltuu järjestelmiin, joissa kytkentätoimintoja tapahtuu säännöllisesti.
- Kompakti laitteiden integrointi:Tyhjökatkaisintekniikka voidaan sisällyttää keskijännitekojeistokokoonpanoihin.
- Soveltuvuus sisätiloihin:Suunniteltu erityisesti sisätilojen sähkönjakeluympäristöihin.
- Toiminnan vakaus:Oikein valitut ja huolletut VCB:t tarjoavat luotettavan kytkentätehon.
Mitkä ovat sivuttaisen sisätyhjiökatkaisijan tärkeimmät ominaisuudet?
Katkaisijan valintaan kuuluu muutakin kuin nimellisjännitteen tarkistaminen. Mekaaninen kokoonpano, virtakapasiteetti, kaapin yhteensopivuus, asennusmenetelmä ja käyttövaatimukset vaikuttavat kaikki siihen, onko katkaisija sopiva tiettyyn projektiin.
1. Keskijännitesuojaus ja ohjaus
Tuote on suunniteltu 12kV-luokan sisäsovelluksiin ja tarjoaa sähkösuojauksen ja ohjauksen sähköjärjestelmissä. Valmistajan julkaisemat tekniset tiedot sisältävät myös 24 kV vaihtoehdon, joten ostajien tulee vahvistaa tarkka kokoonpano ja sovellettavat arvot ennen tilaamista.
2. Useita nykyisiä luokituksia
Luettelossa olevat nimellisvirtavaihtoehdot sisältävät630A, 1250A, 2000A, 3150A ja 4000A. Tämän valikoiman avulla insinöörit voivat sovittaa katkaisijan erilaisiin kuormituskapasiteettiin ja kojeistovaatimuksiin.
3. Kiinteä tai poistettava kokoonpano
Suunnittelun suuri etu on sen asennuksen joustavuus. Sitä voidaan käyttää kiinteästi asennettuna yksikkönä tai konfiguroida ulosvedettäväksi yksiköksi erillisellä etenemismekanismilla. Tämä voi olla erityisen hyödyllistä kojeistorakenteissa, joissa laitteiden pääsy ja huoltotoimenpiteet ovat tärkeitä näkökohtia.
4. Kolminapainen kokoonpano
Julkaistu spesifikaatio tunnistaa kolminapaisen konfiguraation, mikä tekee katkaisijasta sopivan kolmivaiheisiin vaihtovirtajakelujärjestelmiin.
5. Kestävät rakennusmateriaalit
Listattuja materiaaleja ovat rauta, punainen kupari ja epoksihartsi, joiden pintakäsittelynä käytetään muoviruiskua. Nämä materiaalivalinnat tukevat mekaanista rakennetta, sähkönjohtavuutta ja eristysvaatimuksia koko kokoonpanossa.
Mitkä ovat tekniset tiedot?
Tekniset parametrit tulee aina arvioida koko sähköjärjestelmän suunnittelua vasten eikä niitä arvioida erikseen. Seuraavassa taulukossa on yhteenveto tälle tuoteperheelle julkaistuista tärkeimmistä teknisistä tiedoista.
| Parametri | Julkaistu erittely | Tekninen huomio |
|---|---|---|
| Tuotetyyppi | Lateraalinen sisätilojen tyhjiökatkaisin | Sisäkäyttöön tarkoitettu keskijännitekytkentä ja suojaus |
| Nimellisjännite | 12/24kV | Varmista tarvittava järjestelmäjännite ennen valintaa |
| Nimellisvirta | 630A, 1250A, 2000A, 3150A, 4000A | Valitse kuormitus- ja kytkinlaitteiden vaatimusten mukaan |
| Puolan lukumäärä | 3 | Suunniteltu kolmivaiheisiin järjestelmiin |
| Materiaali | Rauta, punainen kupari, epoksihartsi | Tukee rakenteellisia, johtavia ja eristäviä toimintoja |
| Pintakäsittely | Muovinen ruiskutus | Tarjoaa käsitellyn ulkopinnan |
| Asennus | Kiinteä tai irrotettava kokoonpano | Riippuu kaapin ja etenemismekanismin suunnittelusta |
| Muoto | Yhdistelmä | Kokoonpano voidaan sovittaa sovelluksen vaatimuksiin |
Nämä tekniset tiedot perustuvat valmistajan julkaisemiin tuotetietoihin. Varsinaisessa projektissa ostajien tulee pyytää täydellinen tekninen tietolomake, joka sisältää oikosulkukatkaisukapasiteetin, nimellisen lyhytkestovirran, toimintamekanismin yksityiskohdat, eristystasot, mekaanisen kestävyyden, ohjausjännitteen ja sovellettavat standardit ennen lopullista hankintaa.
Missä sitä voidaan soveltaa?
Sivuttainen sisätyhjiökatkaisija on erityisen tärkeä sisätiloissa keskijännitteisissä sähkönjakeluympäristöissä, joissa tarvitaan luotettavaa kytkentää ja suojausta.
- Teollisuuden sähkönjakelujärjestelmät
- Keskijännitekojeistokokoonpanot
- Tehtaan sähkönjakeluverkot
- Kaupalliset ja infrastruktuurin sähköjärjestelmät
- Muuntajan saapuvan ja lähtevän syöttölaitteen suojaus
- Moottori- ja teollisuuskuormanhallintajärjestelmät
- Jakeluasemat ja sisäsähkötilat
- Kojeistojen modernisointi- ja vaihtoprojektit
Sen yhteensopivuus eri kaappijärjestelyjen kanssa voi tehdä siitä hyödyllisen myös kytkinlaitteiden valmistajille ja sähköurakoitsijoille, jotka kehittävät räätälöityjä jakelukokoonpanoja. Valmistajan tiedoissa yksilöidään erityisesti yhteensopivuus useiden kiinteiden ja keskikohtaisten kojeistokokoonpanojen kanssa.
Kuinka ostajien tulisi valita oikea malli?
Hankintaryhmille tyhjiökatkaisijan valinnan tulisi alkaa asennuksen sähköisistä ominaisuuksista eikä pelkästään hinnasta. Strukturoitu arviointi voi vähentää yhteensopivuusriskejä ja parantaa pitkän aikavälin toimintavarmuutta.
- Vahvista järjestelmän jännite:Tarkista, vaatiiko projekti 12kV tai muuta jänniteluokkaa.
- Laske tarvittava virtaluokitus:Vertaa jatkuvaa kuormitusvirtaa, muuntajan kapasiteettia ja tulevia laajennusvaatimuksia.
- Tarkista oikosulkuvaatimukset:Katkaisijalla tulee olla asianmukainen katkaisu- ja kestävyys asennukseen.
- Arvioi kaapin yhteensopivuus:Tarkista mitat, asennusasennot, liitännät, lukitukset ja liitäntäjärjestelyt.
- Valitse kiinteä tai ulos vedettävä rakenne:Harkitse huoltostrategiaa ja kytkinlaitteiden arkkitehtuuria.
- Vahvista valvontavaatimukset:Tarkista toimintamekanismi, apukoskettimet, laukaisu-/sulkemispiirit ja ohjausjännite.
- Tarkista dokumentaatio:Pyydä piirustuksia, testiraportteja, teknisiä eritelmiä ja soveltuvia vaatimustenmukaisuusasiakirjoja.
Kiinalaiselta valmistajalta tai toimittajalta hankkiville ostajille tekninen viestintä ennen tuotantoa on erityisen tärkeää. Räätälöidyt mitat ja kokoonpanot tulee vahvistaa kirjallisesti ennen valmistuksen aloittamista.
Miten suorituskykyä ja käyttöikää voidaan ylläpitää?
Jopa hyvin suunniteltu tyhjiökatkaisin vaatii asianmukaista tarkastusta ja huoltoa. Käytännön huolto-ohjelman tulee perustua valmistajan ohjeisiin, paikallisiin sähkömääräyksiin, käyttöympäristöön ja kytkentätaajuuteen.
- Tarkasta ulkoinen eristys ja näkyvät pinnat säännöllisesti.
- Tarkista mekaaniset käyttöosat epänormaalin kulumisen tai löysyyden varalta.
- Tarkista sähköliitännät ja liittimien tiiviys huoltotoimenpiteiden mukaisesti.
- Tarkkaile epänormaalia toimintamelua, tärinää tai kytkentäkäyttäytymistä.
- Tarkista lukitusmekanismit, joissa katkaisija on integroitu kojeistoon.
- Säilytä asianmukainen puhtaus ja ympäristöolosuhteet sähköhuoneen sisällä.
- Suorita ajoitetut sähköiset ja mekaaniset testit sovellettavien standardien ja valmistajan suositusten mukaisesti.
Huoltovaatimukset voivat vaihdella huomattavasti katkaisijan kokoonpanon ja sovelluksen mukaan. Siksi projektin toteuttajien tulisi käyttää valmistajan teknistä dokumentaatiota ensisijaisena referenssinä sen sijaan, että luottaisivat yleiseen huoltoväliin.
Usein kysyttyjä kysymyksiä sisätilojen sivutyhjiökatkaisimista
1. Mikä jännitealue on listattu sisätilojen sivutyhjiökatkaisijalle?
Julkaistussa tuotespesifikaatiossa luetellaan nimellisjännitealue12/24kV. Ostajien tulee vahvistaa projektissaan tarvittava tarkka jännitekonfiguraatio ennen tilaamista.
2. Mitä nimellisvirtavaihtoehtoja on saatavilla?
Listatut vaihtoehdot ovat630A, 1250A, 2000A, 3150A ja 4000A. Oikea arvo riippuu sähkökuormasta ja järjestelmän rakenteesta.
3. Voidaanko katkaisijaa käyttää ulosvedettävänä yksikkönä?
Kyllä. Tuotetta voidaan käyttää kiinteästi asennettuna yksikkönä ja se voidaan myös konfiguroida ulosvedettäväksi yksiköksi käyttämällä erityistä etenemismekanismia.
4. Mitä materiaaleja tuotteessa on käytetty?
Valmistajan spesifikaatioiden mukaan rauta, punainen kupari ja epoksihartsi ovat tärkeimpiä luetteloituja materiaaleja, ja pintakäsittelyssä käytetään muoviruiskua.
5. Mikä on tyypillinen tuotannon läpimenoaika?
Valmistaja kertoo, että näytetilaukset vaativat yleensä noin 7 päivää, kun taas massatuotanto on tyypillisesti 20–30 päivää talletuksen maksamisen ja lopputuotteen hyväksymisen jälkeen. Todellinen läpimenoaika tulee vahvistaa myyntitiimin kanssa projektin vaatimusten mukaisesti.
6. Miksi ostajien tulisi työskennellä kokeneen valmistajan kanssa?
Keskijännitekojeistot vaativat tarkan sähköisen ja mekaanisen sovituksen. Kokenut valmistaja voi auttaa ostajia vahvistamaan kokoonpanon, mitat, kaapin yhteensopivuuden, tuotantovaatimukset ja tekniset asiakirjat ennen toimitusta.
Johtopäätös: Onko lateraalinen sisäilman katkaisija harkitsemisen arvoinen?
A Lateraalinen sisätilojen tyhjiökatkaisinvoi olla käytännöllinen ratkaisu keskijännitteisen sisävirran jakeluun, jossa luotettava kytkentä, vikasuojaus, konfiguroinnin joustavuus ja kaapin integrointi ovat tärkeitä. Timetric-tuote, jonka toimittaaWenzhou Shuyi Import and Export Co., Ltd.tarjoaa useita virtaluokituksia, kolminapaisen rakenteen, kiinteät tai ulos vedettävät asennusvaihtoehdot ja yhteensopivuuden useiden kojeistokokoonpanojen kanssa.
Suunnitteluurakoitsijoille, kytkinlaitteiden valmistajille, jakelijoille ja teollisille ostajille tehokkain hankintatapa on arvioida jännite, virta, oikosulkukyky, asennusjärjestely, kaapin yhteensopivuus, dokumentaatio ja myynnin jälkeinen tuki. Jos etsit luotettavaa kiinalaista toimittajaa tai valmistajaa keskijänniteprojektillesi,ota meihin yhteyttäkeskustellaksesi teknisistä vaatimuksistasi, räätälöintivaihtoehdoista, hinnoittelusta ja toimitusaikataulusta.
