Rum -sisätilojen korkeajännite SF6 -kaasueristetty kytkinlaitteet
  • Rum -sisätilojen korkeajännite SF6 -kaasueristetty kytkinlaitteetRum -sisätilojen korkeajännite SF6 -kaasueristetty kytkinlaitteet
  • Rum -sisätilojen korkeajännite SF6 -kaasueristetty kytkinlaitteetRum -sisätilojen korkeajännite SF6 -kaasueristetty kytkinlaitteet
  • Rum -sisätilojen korkeajännite SF6 -kaasueristetty kytkinlaitteetRum -sisätilojen korkeajännite SF6 -kaasueristetty kytkinlaitteet

Rum -sisätilojen korkeajännite SF6 -kaasueristetty kytkinlaitteet

Rum-sisätilojen korkeajännite SF6-kaasueristetty kytkinlaitteet ovat uuden tyyppisiä SF6-kaasueristettyjä keskijännitekytkimiä, jotka ovat itsenäisesti kehittäneet Timetric Electric. Tuote omaksuu modulaarisen suunnittelun ja voidaan järjestää mielivaltaisesti eri suunnittelujärjestelmien mukaan, jotta saavutetaan täydellinen yhdistelmä yhteisiä laatikkoyksiköitä ja laajennettuja yksiköitä, jotka vastaavat erilaisten sekundaaristen lähetys- ja jakeluasemien tarpeita kompaktin kytkentälaitteen joustavalle käytölle. Se on täysin suljettu järjestelmä, jonka kaikki ensisijaiset komponentit on suljettu ruostumattomasta teräksestä valmistettuun kuoreen, eikä ympäristö vaikuta niihin; Sillä on luotettavan toiminnan, turvallisuuden, kompaktin rakennesuunnittelun, pienen jalanjäljen, ylläpitovapauden ja pitkän käyttöiän ominaisuudet. Rum-sisätilojen korkeajännite SF6-kaasueristetyt kytkentätuotteet ovat läpäisseet kansallisen korkeajännitteen sähkölaitteiden testikeskuksen tyyppitestin, ja niitä käytetään laajasti pienissä toissijaisissa jakeluasemissa, laatikkotyyppisissä kytkentäasemissa, teollisuus- ja kaivosyrityksissä, lentokentillä, rautateillä, kaupallisilla alueilla, korkeissa rakennuksissa, moottoriteissä, metroissa, kopneissa ja paikoissa.

Lähetä kysely

Tuotteen Kuvaus

Rum-sisätilojen korkeajännite SF6-kaasueristetty kytkinlaitteet ovat ilmaeristetty tai kaasueristetty keskijännitekoristeinen sähköyhdistelmälaite, joka voidaan yhdistää useisiin piireihin tahdon mukaan kytkentä-, kytkentä- ja suojausjärjestelmän toiminnoilla ja kuormituskytkimillä ydinkomponentteina. Sen pääpiirin ydinkomponentit koostuvat SF6 -kuormituskytkimistä tai ylimääräisistä katkaisijoista ja muista ensisijaisista apulaitteista. SF6-rengasverkkokaapit voidaan jakaa laajennettavissa oleviin ja laajentamattomiin tyyppeihin yhdistelmämenetelmän mukaan, kuten: Safering ja SafePlus (ABB). Eri valmistusprosessien mukaan ne voidaan jakaa yleiseen laatikkotyyppiin (tunnetaan myös nimellä puhallettava kaappi tai SF6 täysin eristetty kaappi) ja modulaarinen tyyppi, kuten: RM6 ja SM6 (Schneider).


Viime vuosina SF6 -rengasverkkokaapit ovat kehittyneet erittäin nopeasti, ja sekä valmistusprosessien että tuotteiden luotettavuus voivat olla samansuuntaisia ​​kansainvälisten sähkö jättiläisten kanssa. Tällä hetkellä on vain kourallinen kotimaisia ​​valmistajia, jotka tuottavat SF6 -jakelutasoa 40,5 kV: n tasolla. Muut ovat kaikki ensimmäisen tason järjestelmän C-GIS, joka perustuu ensimmäisen tason sähköjärjestelmään, jolla on suuri virta ja suuri kapasiteetti.


SF6-kaasun eristetty rengas pääyksikkö on kytkentälaite, joka käyttää matalapaineista SF6-kaasua eristyksenä ja kaaren sammutusväliaineena. Se on tärkeä kytkinlaitteet renkaan pääyksikön virtalähteelle ja terminaalin virtalähteelle. SF6 -kaasueristetty rengaspääyksikkö, jonka on kehittänyt Timetric Electric, on uusi tuote, joka on kehitetty "12 kV: n renkaan pääyksikön (Box) standardisoitujen suunnittelu- ja räätälöintisuunnitelman (2019 painos) mukaisesti. Standardisoidun suunnittelun avulla yhdistettynä yrityksen kerääntymiseen ja sademäärään tehonjakelupäätteissä se on saavuttanut primaarisen ja toissijaisen syvän integroinnin integroimalla korkean luotettavuuden, helpon ylläpitävyyden, modulaation ja turvallisuuden.

Tärkeimmät tekniset parametrit

Sarjanumero projekti yksikkö Kuormakytkinyksikkö Yhdistetty sähköyksikkö Katkaisijayksikkö
1 Nimellisjännite KV 24 24 24
2 Nimellistaajuus HZ 50 50 50
3 Nimellisvirta A 630 125 (riippuu sulakevirrasta) 630
4 Arvioitu 1 minuutti Vaihe, maahan KV 65 65 65
eristys Tehotaajuus kestää jännitettä Murtuma KV 79 79 79
taso Ohjaus- ja apupiirit KV 2 2 2
Salamannos Vaihe, maahan KV 125 125 125
Isku kestää jännite Murtuma KV 145 145 145
5 Lyhytaikainen nimelliskestävä virta ka/s 20, 25/4 - 20, 25/4
6 Nimellishuippu kestää virran k 50, 63 - 50, 63
7 Nimellis oikosulun rikkoutumisvirta k - Rajoitetut korkeajännitehatteet 20, 25
8 Arvioitu oikosulun valmistusvirta k 50, 63 Rajoitetut korkeajännitehatteet 50, 63
9 Nimellissiirtovirta A - 1400 -
10 Arvioitu aktiivinen kuorman rikkova virta A 630 - -
11 Arvioitu suljetun silmukan murtumisvirta A 630 - -
12 Luokiteltu toimintajakso / - - O-0.3S-CO-180S-CO
13 Mekaaninen elämä Latauskytkin/katkaisija Toisen luokan 5000 5000 10000
Katkaisin/maadoituskytkin Toisen luokan 3000 3000 3000
14 Silmukkavastus vauva ≤150 - ≤150
15 Nimellis täytepaine (mittaripaine 20 ℃) MPA 0.04
16 Vuotuinen suhteellinen kaasuvuotoaste Vuosi ≤0,01%
17 Eristävä kaasu SF6
18 Suojataso Lokero (IP -koodi) / IP2XC
Kaasuarasia (IP -koodi) / IP67
Kaappi (IP -koodi) / IP41
Kaappi (I -koodi) / IK10

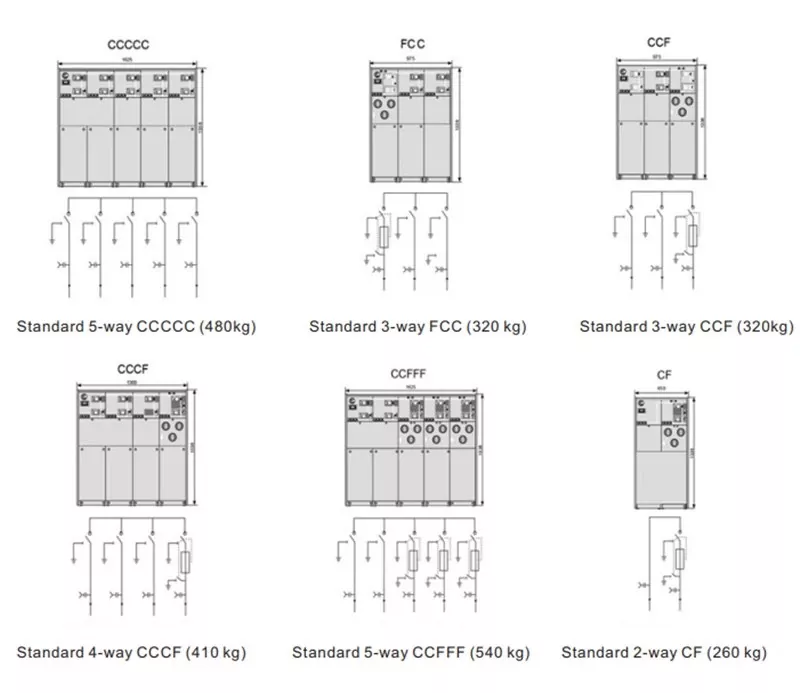

Rakenne ja asennusmitat

Työympäristö :

TIMETRIC ELECTRORRUM Sisätiloissa korkeajännite SF6 -kaasueristetty kytkinlaitteen käyttöympäristö :



1.Ambient lämpötila: -40ºC ~+45ºC;

2.Suhde kosteus: päivittäinen keskiarvo ei yli 95%, kuukausittainen tarkoittaa yli 90%;

3.Askeus: ei ylitä 4000 m;

4. Asennuspaikan tulee olla vapaa tulipalosta, räjähtävästä vaarasta, vakavasta pilaantumisesta, kemiallisesta korroosiosta tai vakavasta tärinästä.

Kytkentälaitteen edut ja ominaisuudet

Timetric Electricrum Sisätiloissa korkeajännite SF6 -kaasueristetty kytkinlaitteet sisältävät seuraavat näkökohdat:


1

Rikkiheksafluoridikaasueristetty rengas pääyksikkö (jäljempänä SF6 -rengas pääyksikkö) koostuu katkaisijoista, irrottajista, maadoituskytkimistä, CT: stä (virran muuntaja), PT (jännitemuuntaja) ja ohjauslaitteista jne. Sitä käytetään pääasiassa tehonsiirto- ja muunnosjärjestelmissä, jotka tarjoavat korkean luotettavuuden ja korkean saatavuuden jakautumisratkaisut. SF6 Ring -pääyksikkö käyttää ympäristöystävällistä SF6 -kaasua eristävänä väliaineena, ja sillä on pieni koko, kevyt ja helppo ylläpito.



2. Rikkiheksafluoridikaasueristetyn renkaan pääyksikön edut

1. Turvallinen ja luotettava: SF6 -kaasulla on hyvä eristyssuorituskyky ja kaaren sammutuskyky, mikä voi tehokkaasti estää sähkövirheiden esiintymisen.



2. Pieni koko ja kevyt: SF6 -kaasulla on hyvä eristyssuorituskyky ja kaaren sammutuskyky. Verrattuna perinteisiin öljy-upotettuihin voimalaitteisiin SF6-renkaan pääyksikkö on pieni ja painopiste, mikä voi suuresti säästää jakeluaseman lattia- ja rakennuskustannukset.



3. Kätevä huolto: SF6 -rengaspääyksikkö hyväksyy irrotettavan modulaarisen suunnittelun, joka on kätevä ja nopea ylläpitää ja korvata, säästää huomattavasti ylläpitokustannuksia.

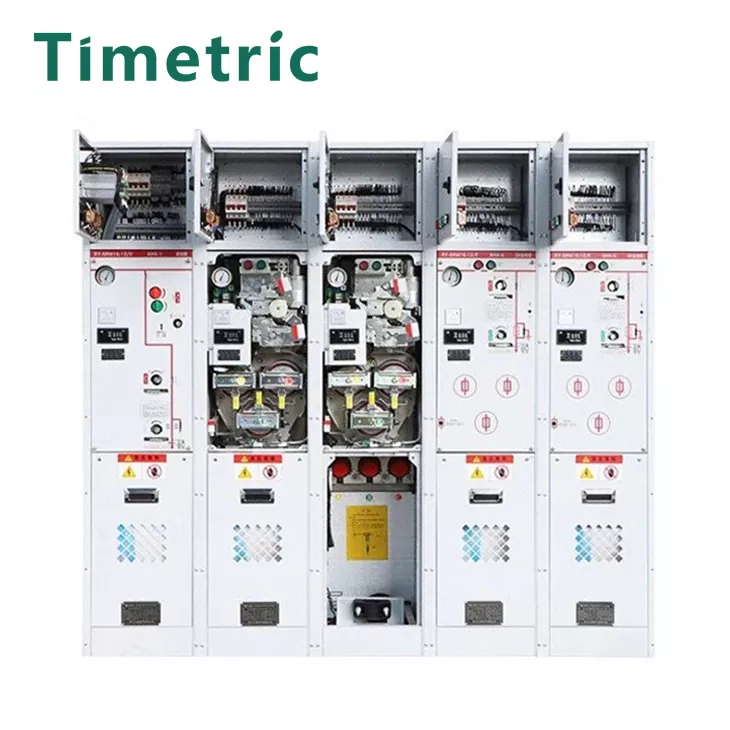

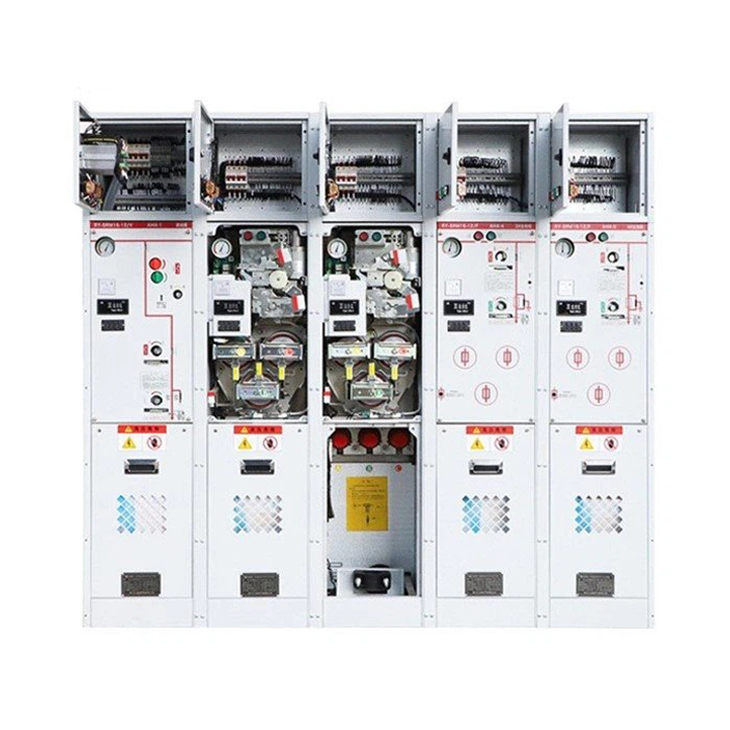

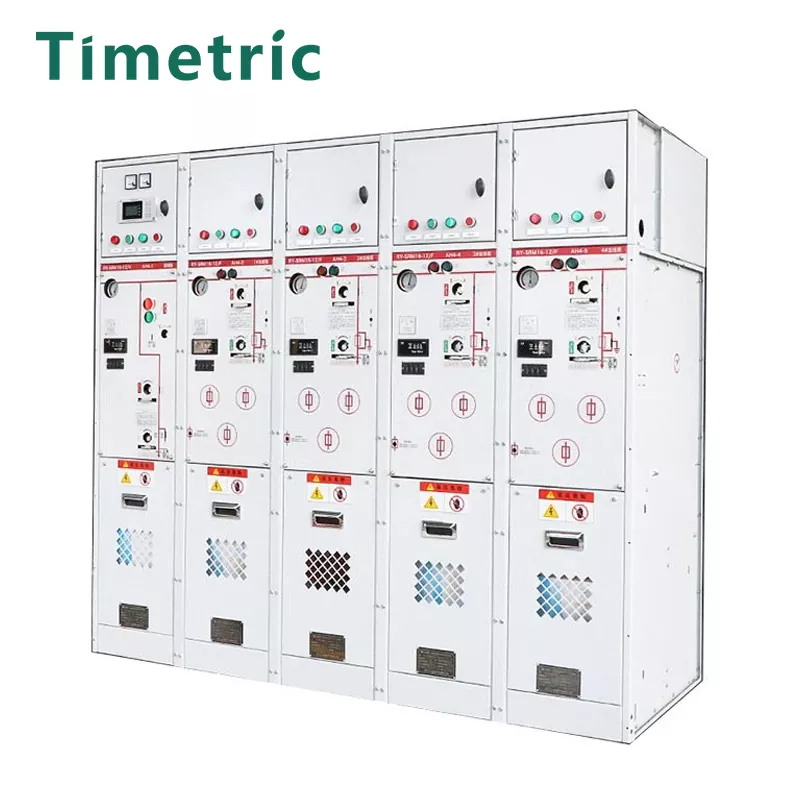

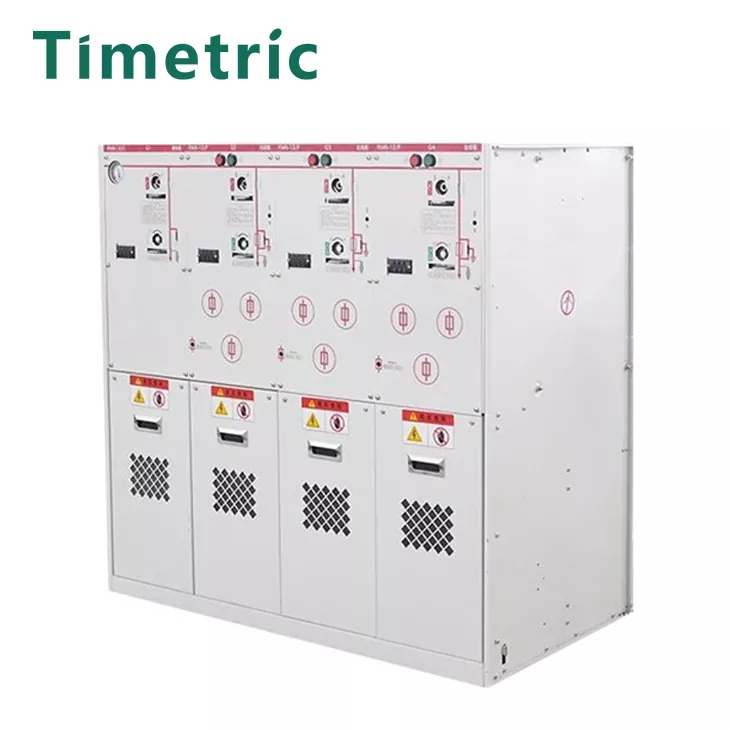

Tuotteen todellinen laukaus

Faq

Voiko yrityksesi mukauttaa tuotteita vaatimuksieni mukaan?

Kyllä, voimme mukauttaa tuotteita asiakasvaatimusten mukaisesti. Yleisesti ottaen asiakkaiden on tarjottava vain: piirin asettelu, jännite, virta jne.


Mikä on nopein toimitusaikasi?

Yleensä hyväksymme asiakaskyselyt. Kun kytkentäkaapin tekniset parametrit on kytketty, hinnastojen julkaiseminen vie 1-2 päivää ja kommunikoida asiakkaiden kanssa tuotanto- ja toimitusajasta todellisen tilanteen perusteella.


Kuinka myynnin jälkeinen palvelu on?

Tuemme yhden vuoden takuuta. Normaali lainaus ei sisällä paikan päällä tapahtuvaa myynnin jälkeistä palvelua. Ilmainen online -viestintä ja ohjaus on saatavana.
