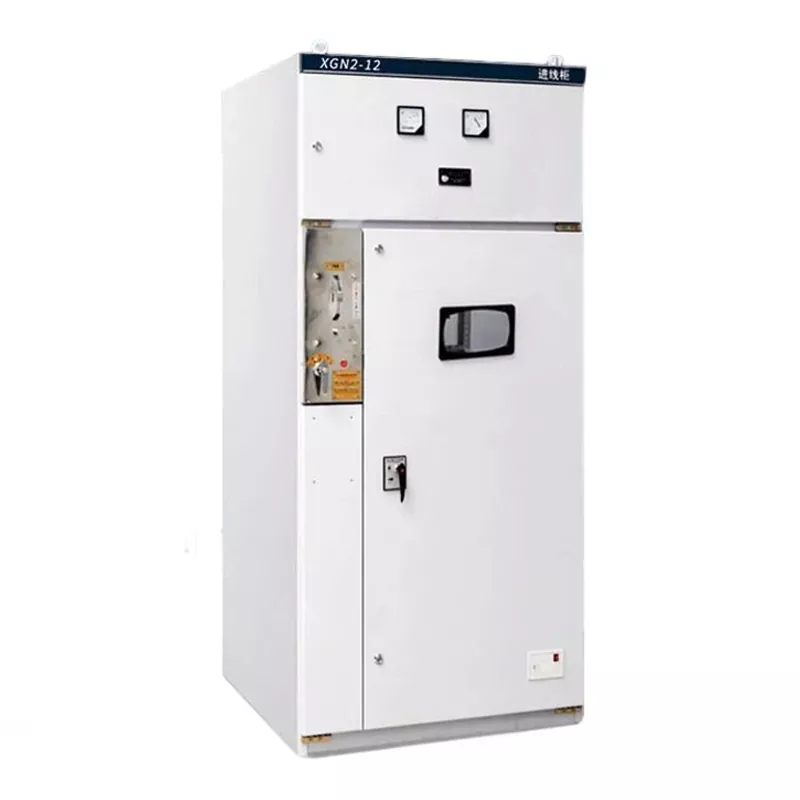

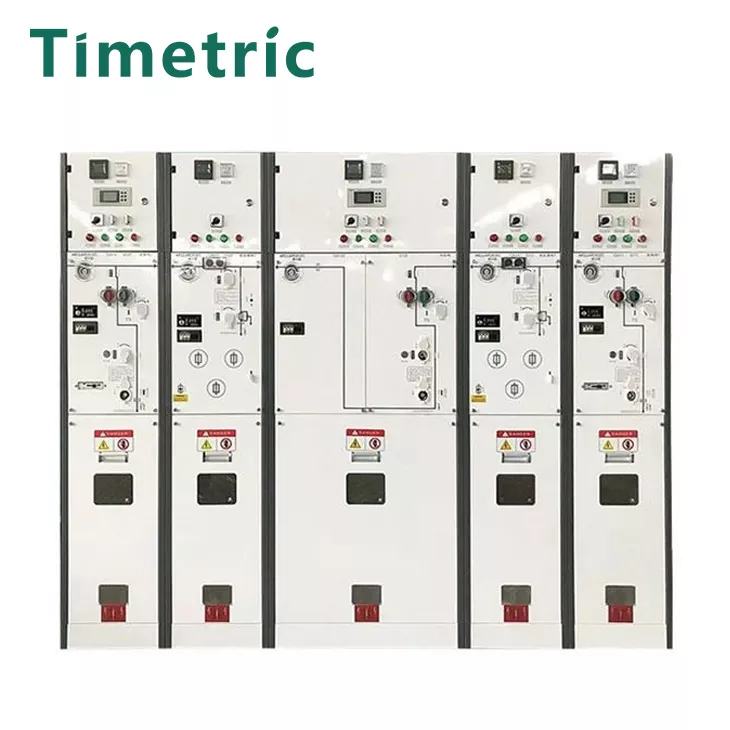

XGN -12 (Z) T630-20 -sarja 10KV -rajakatkaisija Kytkinlaite
  • XGN -12 (Z) T630-20 -sarja 10KV -rajakatkaisija KytkinlaiteXGN -12 (Z) T630-20 -sarja 10KV -rajakatkaisija Kytkinlaite
  • XGN -12 (Z) T630-20 -sarja 10KV -rajakatkaisija KytkinlaiteXGN -12 (Z) T630-20 -sarja 10KV -rajakatkaisija Kytkinlaite

XGN -12 (Z) T630-20 -sarja 10KV -rajakatkaisija Kytkinlaite

Timetrinen XGN -12 (Z) T630-20 -sarja 10KV -raja -alueiden katkaisijakytkin on ympäristöystävällinen kytkentälaite, jonka on kehittänyt yrityksemme, jotka perustuvat voima -alan kehityssuuntaukseen ja kenttäpalvelun kokemukseen ja virranjakeluverkkojen rakentamiseen monien vuosien ajan tarjoamalla erinomaisia ​​ja ympäristöystävällisiä tuotteita maan jakeluverkkoon ja absorboivat erinomaiset tekniikan ja suunnittelun kotimaisille kotimaisille ja ulkomaille. Tällä tuotteella on erinomaiset suoritukset, kuten kohtuullinen suunnittelu, luotettava virtalähde, kompakti rakenne, kätevä asennus, joustava toiminta, pieni koko ja korkeat kustannustehokkuudet. Se soveltuu kolmivaiheiseen AC 50Hz: n nimellisjännite 12KV jakelujärjestelmään; Erityisesti sopivat pienille toissijaisille jakeluasemille, kytkentälaitteille, teollisuus- ja kaivosyrityksille, kaupunkien asuinalueille, lentokentille, rautateille, tunneleille, korkea-asteille ja muille sähköenergian vastaanottamiseksi ja levittämiseksi. Sopivat paikat: jakeluasemat ja laatikkotyyppiset kytkentälaitteet kuormituskeskuksissa, kuten älykkäät ruudukot, kaupunkivoiman jakelu, rakennukset, teollisuusyritykset jne. Tekniset ominaisuudet: Vihreän ja ympäristöystävällisen suunnittelukonseptin noudattaminen konseptin ja ajattelun kannalta.

Lähetä kysely

Tuotteen Kuvaus

1. Timetrinen XGN -12 (Z) T630-20 -sarja 10KV -rajakatkaisija Kytkinlaite II ja III Renkaan pääyksikkö on uuden sukupolven renkaan pääyksikkö, jolla on rikeheksafluoridikytkin. Se ottaa käyttöön ilmaneristyksen, kompakti ja yksinkertaisen rakenteen, joustavan toiminnan, helpon asennuksen ja siinä on useita lukitustoimintoja. Sitä voidaan käyttää laajasti jakeluverkon automaatiojärjestelmässä sähkömekanismin, PT: n, CT: n, UPS: n, RTU: n jne., Joilla on nykyaikaisen anturitekniikan ja suojausrele, se voi täysin vastata markkinoiden muuttuviin tarpeisiin edistyneellä teknisellä suorituskyvyllä sekä kevyellä ja joustavalla kokoonpanojärjestelmällä.

Timetrinen sähköinen XGN -12 (Z) / T630-20 -sarja 10KV -rajakatkaisijakytkin, peruskytkinyksiköt sisältävät kuormakytkimen kaappi, yhdistelmä sähkökaappi, katkaisijakaappi. Latauskytkinkaappi on varustettu yhdistetyllä kolmen asennon kuormituskytkimellä; Yhdistelmä sähkökaappi on varustettu kuormituskytkimen yhdistelmällä sähkökaapissa; Katkaisijakaappi on varustettu erityisellä XGN-12/T630-20-tyhjiökatkaisijalla ja kolmen asennon katkaisimella; Monimuotoinen yksikkökaappi on yhdistelmä yllä olevia funktionaalisia yksiköitä.



Timetrinen sähköinen XGN -12 (Z) / T630-20 -sarja 10KV -rajakatkaisija Kytkinlaitteet koostuu toiminnallisista osastoista, kuten inflaatioyksikkö, mekanismihuone, kaapelihuone, paineenvaihtokanavan huone, instrumenttitila jne., Joista inflaatioyksikkö on ydinkomponentti.

Kolmen aseman kuormituskytkimessä on kolme sijaintia: "sulkeminen", "avaaminen" ja "maadoitus". Kolme sijaintia on lukittu toisiinsa. Toiminnon mukaan se voidaan hajottaa kuormituskytkimeen ja maadoituskytkimeen jakamalla pyörivä akseli. Kolmen aseman kuormituskytkin on varustettu kolmen asennon käyttömekanismilla. Kuormituskytkimen toiminnan puolta voidaan käyttää sähkö- tai manuaalisella jousienergian varastoinnilla, ja jousi voidaan avata ja sulkea nopeasti keskikohdan jälkeen; Maadoituskytkimen toiminnan puolta käytetään manuaalisesti, ja jousi voidaan avata ja suljettu nopeasti keskeltä kulkeutumisen jälkeen.

Timetrisen sähköisen XGN -12 (z) / T630-20-20 -sarjan 10 kV rajakatkaisimen kytkimen pääpiiri (jokainen kytkin, sisäinen kytkentäväli, sulakkeputken ulkopinta jne.) Suljetaan SF6 -kaasulla täytettyyn suljetuun laatikkoon.

Kun sisäinen kaarivirhe tapahtuu epänormaalien työolojen tai väärinkäytön vuoksi, tuotettu korkeapaineinen kaasu purkautuu kanavan kautta, joka muodostuu purskin levyn tuhoamisella.

Kaapit muodostavat tehokkaan ensisijaisen yhteyden äidin kytkimen kautta, joka on täysin eristetty ja täysin suljettu.

Tulo- ja poistoviivat, PT ja salamanisministeriö muodostavat tehokkaan yhteyden kaapelilisävarusteiden kautta, jotka ovat täysin eristettyjä ja täysin suljettuja.

CT ottaa käyttöön kaapelisydintyypin varmistaakseen täydellisen eristyksen ja täydellisen tiivistyksen.

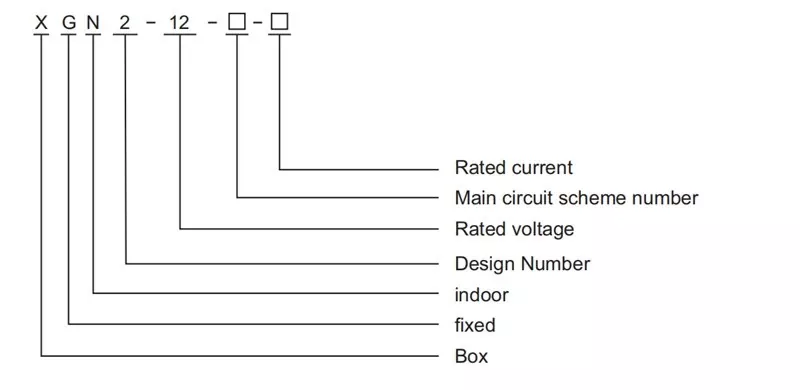

Mallin kuvaus

Tärkeimmät tekniset parametrit

projekti yksikkö C -moduuli F -moduuli V -moduuli CB -moduuli
Kuormituskytkin Yhdistetyt sähkölaitteet Tyhjiökytkin Katkaisin/maadoituskytkin Tyhjiökatkaisija Katkaisin/maadoituskytkin
Nimellisjännite KV 12/24 12/24 12/24 12/24 12/24 12/24
Tehotaajuus kestää jännitettä KV 42/50 42/50 42/50 42/50 42/50 42/50
Salaman impulssi kestävät jännitettä KV 95/125 95/125 95/125 95/125 95/125 95/125
Nimellisvirta A 630/630 Huomautus 1) 630/630 1250/630
Rikkoutumiskapasiteetti
Suljettu silmukan murtumisvirta A 630/630
Kaapelin latausmurtumisvirta A 135/135
5% arvioitu aktiivinen kuorman rikkova virta A 31.5-5-
Maaperän murtumisvirta A 200/150
Kaapelin latausvirta maavarojen aikana A 115/87
Oikosulkuvirta k Huomautus 2) 20/16 25/20
Sulkemisominaisuus Se 63/52,5 Huomautus 2) 50/40 50/40 63/50 63/50
Lyhytaikainen kestäminen virta 2 sekuntia k 25/-
Lyhytaikainen kestää virran 3 sekuntia k -/kaksikymmentä yksi 20/16 20/16 25/20 25/20
Mekaaninen elämä Toisen luokan 5000 3000 5000 2000 5000 5000

Rakenne ja asennusmitat

Työympäristö :

Timetrinen ElectricXGN -12 (z) / T630-20 -sarja 10KV rajan katkaisijakytkimen käyttöympäristö :



◆ Ympäristön ilman lämpötila: yläraja + 40 ℃, alaraja -40 ℃



◆ Kosteus: Päivittäinen keskimääräinen suhteellinen kosteus on enintään 95%; Kuukauden keskiarvo on enintään 90%.



◆ Vesihöyryn paine: Päivittäinen keskiarvo on enintään 2,2 kPa; kuukausittainen keskiarvo on enintään 1,8 kPa;



◆ Korkeus on enintään 2000 m.



◆ Ympäröivää ilmaa ei selvästikään saastuta pölyä, savua, syövyttäviä ja palavia kaasuja, höyryä tai suolisumua.



◆ Toissijaisessa järjestelmässä indusoitujen sähkömagneettisten häiriöiden amplitudi ei ylitä 1,6 kV.6. Ei ole tulta, räjähdysvaaraa, vakavaa pilaantumista, kemiallista korroosiota ja vakavaa tärinää.

7. Erityiset työolosuhteet, kun käytetään normaaleissa ympäristöolosuhteissa, jotka ylittävät määritetyt olosuhteet, käyttäjä ja valmistaja neuvotellaan.

Kytkentälaitteen edut ja ominaisuudet

TIMETRIC ELECTRICE TIMETRIC ELECTHOXXGN -12 (Z) / T630-20 SARJA 10KV RAJOITTAMINEN KÄYTTÖJÄRJESTELMÄ KYTKIMÄNTÄMINEN

1. Modulaarinen muotoilu, helppo laajentaa.

2. Ruostumattomasta teräksestä valmistettu laserhitsaus suljettu kaasukammio.

3. Kaappien välillä käytetään kiinteän eristetyn vikarkinnän kytkimen, ja SF6-kaasun käyttö ei ole mukana, kun kytkinkaapia laajennetaan.

4. Sisäkartio tai ulkokehyksen kaapelin laajennus, yksinkertainen ja nopea asennus.

5. Kaikki kaasun täyttöyksikön elektrodit ovat kaarielektrodeja.

6. Kaasun tiheysrele online -seuranta.

7. Siinä on luotettava paineenvapautuslaite ja vapautuskanava.

8. Yksittäinen kaappi tai yleinen laatikkoyksikköyhdistelmäkaappi voidaan toimittaa.

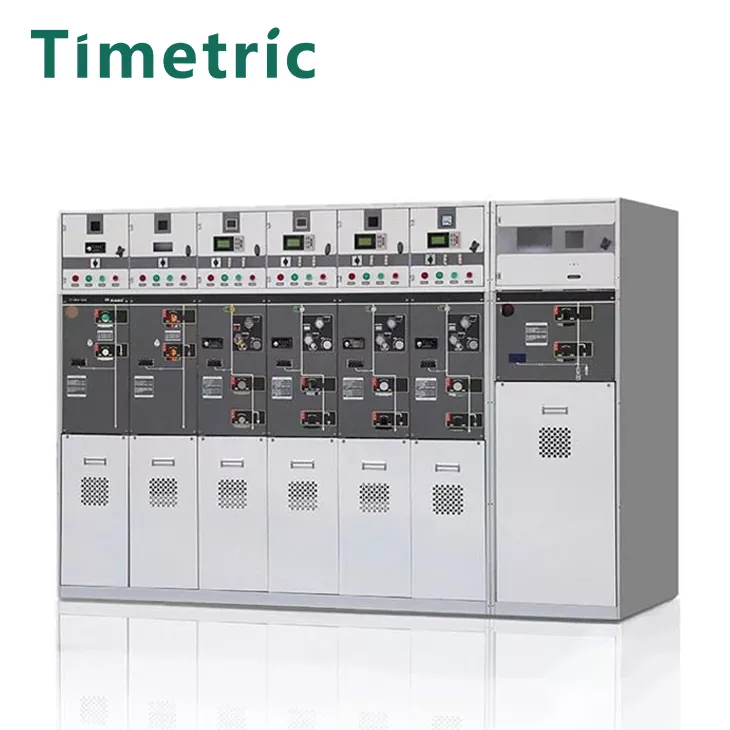

Tuotteen todellinen laukaus

Faq

Voiko yrityksesi mukauttaa tuotteita vaatimuksieni mukaan?

Kyllä, voimme mukauttaa tuotteita asiakasvaatimusten mukaisesti. Yleisesti ottaen asiakkaiden on tarjottava vain: piirin asettelu, jännite, virta jne.


Mikä on nopein toimitusaikasi?

Yleensä hyväksymme asiakaskyselyt. Kun kytkentäkaapin tekniset parametrit on kytketty, hinnastojen julkaiseminen vie 1-2 päivää ja kommunikoida asiakkaiden kanssa tuotanto- ja toimitusajasta todellisen tilanteen perusteella.


Kuinka myynnin jälkeinen palvelu on?

Tuemme yhden vuoden takuuta. Normaali lainaus ei sisällä paikan päällä tapahtuvaa myynnin jälkeistä palvelua. Ilmainen online -viestintä ja ohjaus on saatavana.
